Назначение соединителя 2РМДТ18Б4Г5В1В

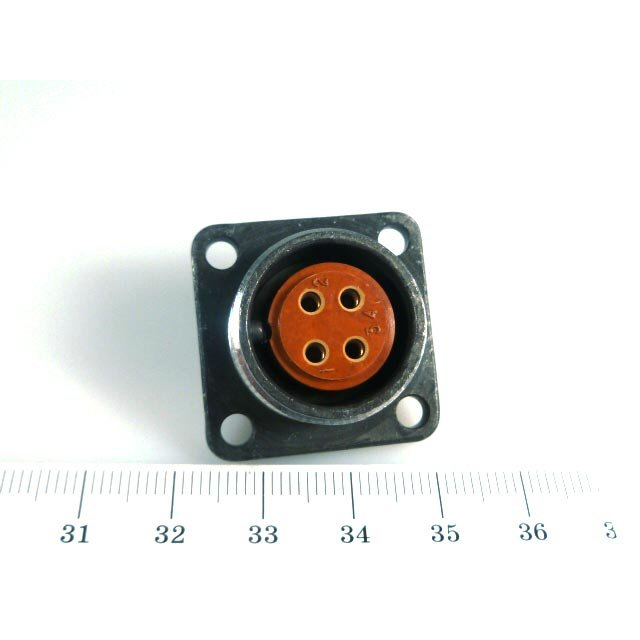

2РМДТ18Б4Г5В1В — это блочная розетка цилиндрического низкочастотного негерметичного соединителя производства компании «Элекон» (Россия). Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 10 кГц. Соединитель применяется в промышленных и технических системах, где требуется надёжное электрическое соединение цепей.

Модель относится к категории 2РМД и выпускается в соответствии с ГОСТ или техническими условиями, в частности ГЕ0.364.126ТУ. Конструкция розетки — блочная, что позволяет устанавливать её непосредственно на панель или в блок аппаратуры. Метод соединения — резьбовой, обеспечивающий механическую фиксацию ответной части.

Подтверждённые технические характеристики

Ниже приведены основные параметры соединителя 2РМДТ18Б4Г5В1В, подтверждённые данными производителя и каталога.

• Количество контактов: 4
• Номинальный ток на контакт: 15 А
• Рабочее напряжение: до 560 В
• Максимальное напряжение: до 700 В
• Сопротивление контактов: не более 0,005 Ом
• Диаметр контактов: 1,5 мм
• Диаметр внешнего монтажа: 18 мм
• Сечение провода: до 1 мм²
• Способ пайки жил кабеля: пайка
• Степень защиты: IP20
• Материал корпуса: металл
• Наличие патрубка: без патрубка
• Габаритные размеры: approximately 27 на 27 на 25 мм
• Метод соединения: резьбовой
• Год выпуска: 2017
• Артикул: 50006

Соединитель негерметичный, то есть не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред. Степень защиты IP20 ограничивает применение сухими помещениями и защищёнными отсеками оборудования.

Совместимость и область применения

Розетка 2РМДТ18Б4Г5В1В соответствует вилке Ю8242. Это означает, что для создания полноценного соединительного узла необходимо использовать ответную часть указанного типа. Совместимость по присоединительным размерам и электрическим параметрам подтверждается конструктивным соответствием.

Область применения охватывает электронику и приборостроение, где требуется надёжное соединение цепей с током до 15 А на контакт. Благодаря металлическому корпусу и резьбовому соединению розетка устойчива к вибрационным нагрузкам и случайным разъединениям. Типичные сценарии использования включают:

1. Промышленное оборудование и системы автоматики.
2. Приборы и устройства, работающие от сетей постоянного и переменного тока.
3. Блоки и панели, где требуется блочный монтаж розетки.
4. Электрические цепи с частотой до 10 кГц.

Соединитель изготовлен в России компанией «Элекон». Комплектация поставки включает розетку в сборе; ответная часть (вилка Ю8242) приобретается отдельно. Изделие выпущено в 2017 году и может использоваться как для новых сборок, так и для замены вышедших из строя компонентов в существующем оборудовании.
