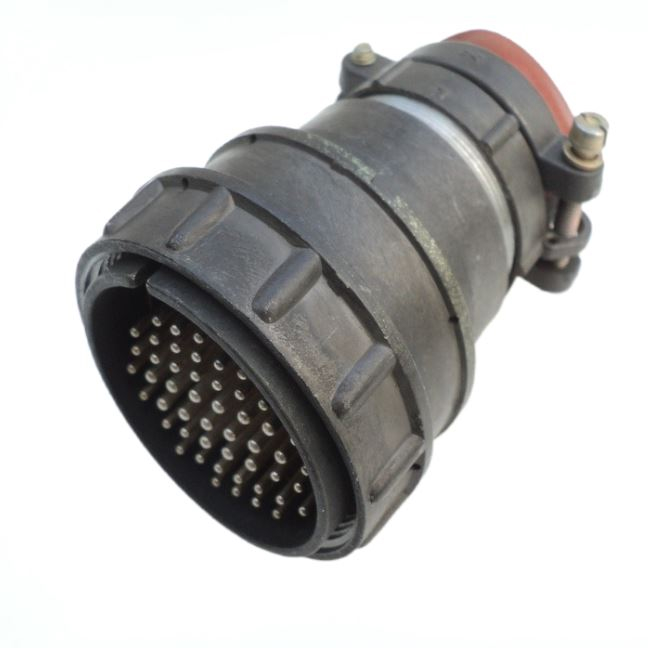

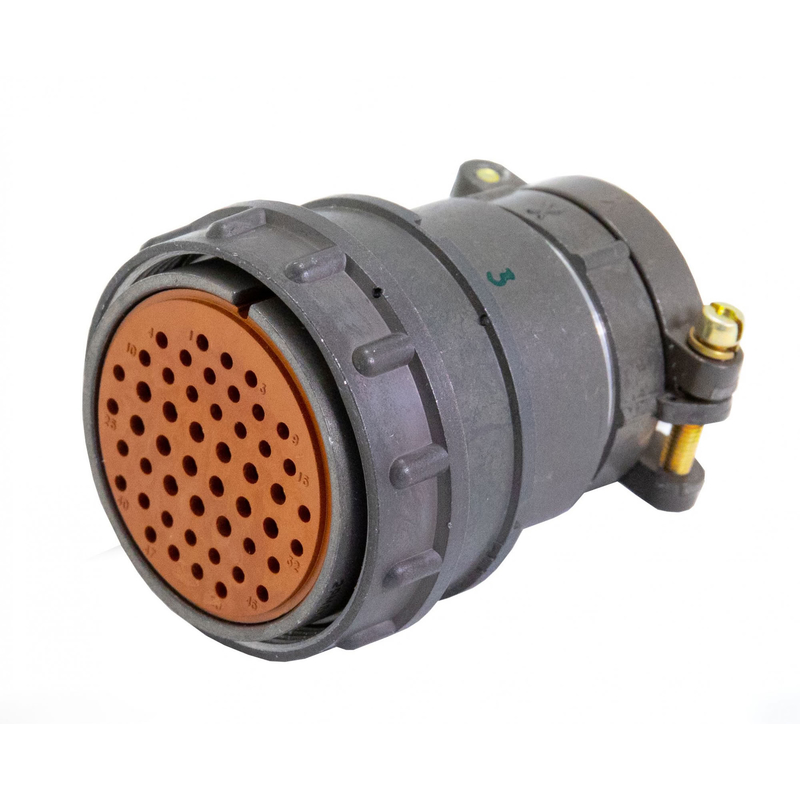

Назначение соединителя 2РМД4КПН0Ш8В1

Соединитель 2РМД4КПН0Ш8В1 серии 2РМД представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное многократное соединение и разъединение контактов с защитой сочленённой пары от пыли. Конструкция состоит из вилки и розетки — блочного или кабельного исполнения, что позволяет использовать соединитель как в составе блоков аппаратуры, так и на кабельных линиях.

Артикул изделия — 2114, категория — 2РМД. Данный экземпляр поставляется с приёмкой «5», что подразумевает прохождение установленной приёмочной процедуры. Информация о производителе в карточке товара не указана.

Подтверждённые технические особенности

Соединитель рассчитан на работу в широком диапазоне электрических и климатических условий. Ниже перечислены основные характеристики, заявленные для данной серии.

• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции обеспечивается в пределах указанных условий эксплуатации.
• Интервал рабочих температур — от минус 60 до плюс 100 °C.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Количество сочленений и расчленений — до 500 циклов.
• Сопротивление контактов — низкое, до 1,6 мОм.
• Диаметр извлекаемых контактов — от 2 до 3 мм.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Корпус изделия металлический, основание выполнено из карболита. Контакты извлекаемые, что упрощает монтаж и обслуживание. Пылезащита обеспечивается в сочленённом состоянии соединителя.

Расшифровка маркировки

Обозначение 2РМД4КПН0Ш8В1 построено по стандартной схеме для изделий этой серии. Серия 2РМД указывает на негерметичное исполнение соединителя. Далее следует условный размер корпуса 4. Тип КПН означает кабельную розетку или вилку с прямым неэкранированным патрубком. Сочетание 0Ш8 отражает особенности компоновки контактов или шага их расположения. Завершающий индекс В1 соответствует покрытию контактов серебром, теплостойкости до 100 °C и всеклиматическому исполнению.

Область применения

Благодаря сочетанию низкого переходного сопротивления контактов, стойкости к широкому диапазону температур и длительному сроку сохраняемости соединитель 2РМД4КПН0Ш8В1 подходит для электротехнического и радиоэлектронного оборудования, а также для контрольно-измерительных приборов. Исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию в различных климатических условиях, включая умеренный и холодный климат. Ресурс до 500 циклов сочленения и расчленения делает изделие пригодным для узлов, где предусмотрено периодическое подключение и отключение кабельных линий.

Приёмка «5» подтверждает, что изделие прошло соответствующую процедуру контроля. Точные данные о стране производства, комплектации, гарантийных обязательствах и наличии на складе в предоставленной информации отсутствуют.
