Назначение разъёма

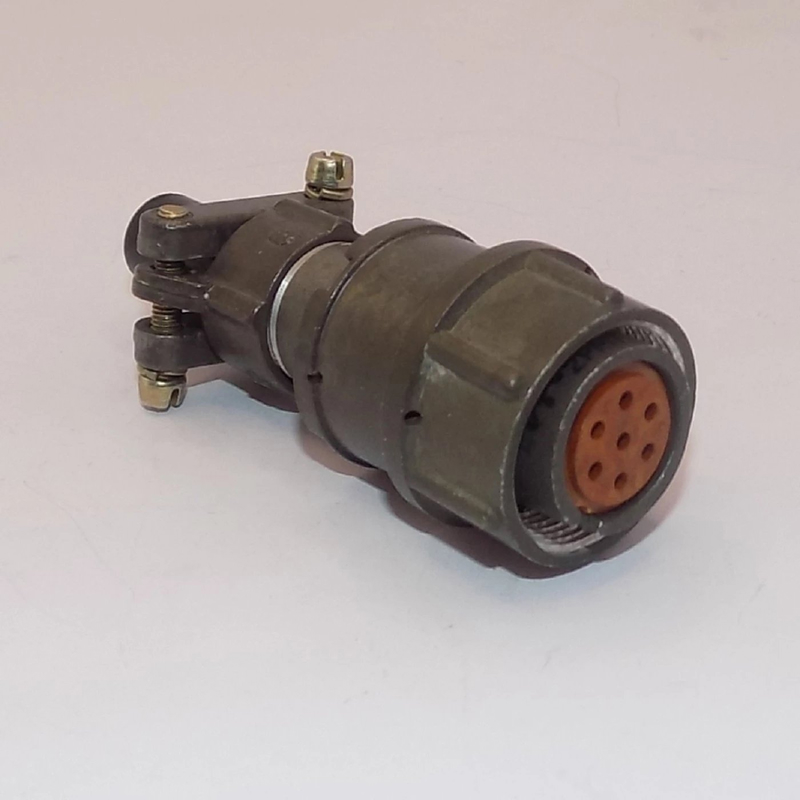

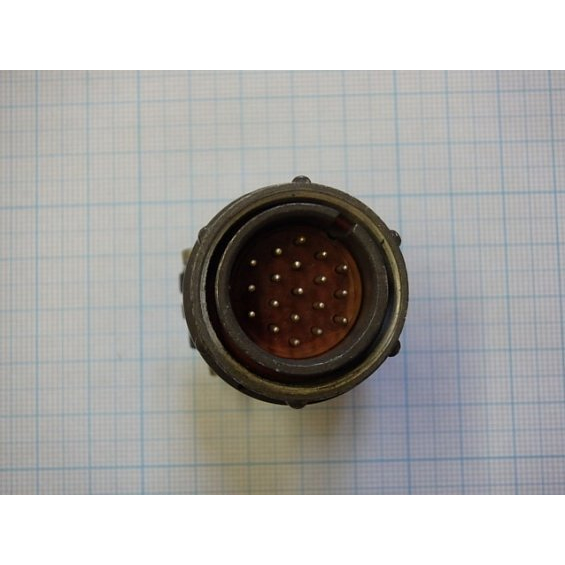

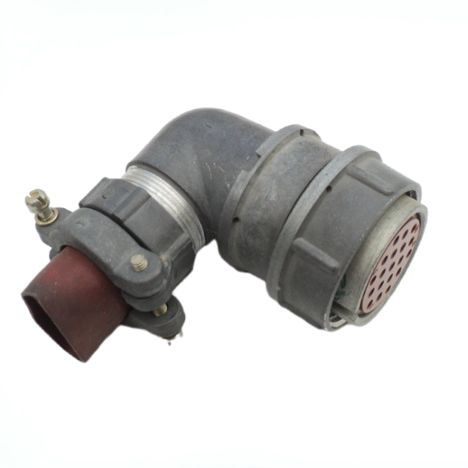

2РМД4КПН0Г8В1 Элекон «5» — это цилиндрический низкочастотный разъём производства АО «Завод Элекон». Он предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в составе кабельных сборок и межблочных соединений, где требуется компактная электрическая стыковка с фиксацией ответной части.

Конструктивные особенности

Разъём относится к серии 2РМД. В обозначении заложены основные признаки исполнения, и каждый элемент имеет конкретное значение.

• «4» — условный размер корпуса.
• «КПН» — кабельный вид с прямым патрубком и гайкой для неэкранированного кабеля.
• «0Г» — розетка.
• «8В» — контакты с серебряным покрытием диаметром 1,5 мм.
• «5» — обозначение контактной группы, указанное в приёмке.
• «1» — конкретная модификация изделия.

Корпус имеет угловое исполнение, что упрощает прокладку кабеля в стеснённых условиях монтажа. Разъём негерметичный, тропикоустойчивый и всеклиматический, поэтому подходит для эксплуатации в разных климатических зонах. Всего в разъёме 8 контактов.

Электрические параметры

Максимальная токовая нагрузка на один контакт достигает 7 А. Суммарно по всему разъёму допускается нагрузка до 140 А. Рабочее напряжение — до 560 В, испытательное — до 1850 В.

Контакты выполнены с серебряным покрытием и имеют диаметр 1,5 мм, что обеспечивает стабильное переходное сопротивление при многократных сочленениях.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 °C до плюс 100 °C. Возможна кратковременная смена температуры до плюс 150–180 °C. Относительная влажность достигает 98 % при плюс 25 °C. Сочетание этих характеристик обеспечивает надёжность разъёма в различных климатических условиях и в составе аппаратуры общего назначения.

Область применения

Изделие востребовано в производстве радиоэлектронной и радиотехнической аппаратуры, в приборостроении и в ремонте кабельных соединений. Его используют там, где необходима разборная электрическая стыковка цепей с числом контактов до 8 штук.

1. Монтаж кабельных линий с неэкранированным проводом.
2. Подключение блоков и модулей внутри аппаратуры.
3. Замена изношенных разъёмов в составе готовых устройств.
4. Сборка низкочастотных цепей питания и сигнальных линий.

Ключевые характеристики

• Производитель: АО «Завод Элекон».
• Категория: 2РМД.
• Артикул: 2112.
• Тип: цилиндрический низкочастотный разъём, розетка кабельная.
• Количество контактов: 8 штук.
• Диаметр контактов: 1,5 мм, серебряное покрытие.
• Ток на контакт: до 7 А.
• Суммарный ток: до 140 А.
• Рабочее напряжение: до 560 В.
• Испытательное напряжение: до 1850 В.
• Температура: от минус 60 °C до плюс 100 °C.
• Влажность: до 98 % при плюс 25 °C.
• Исполнение: негерметичное, тропикоустойчивое, всеклиматическое.
• Приёмка: «5».
