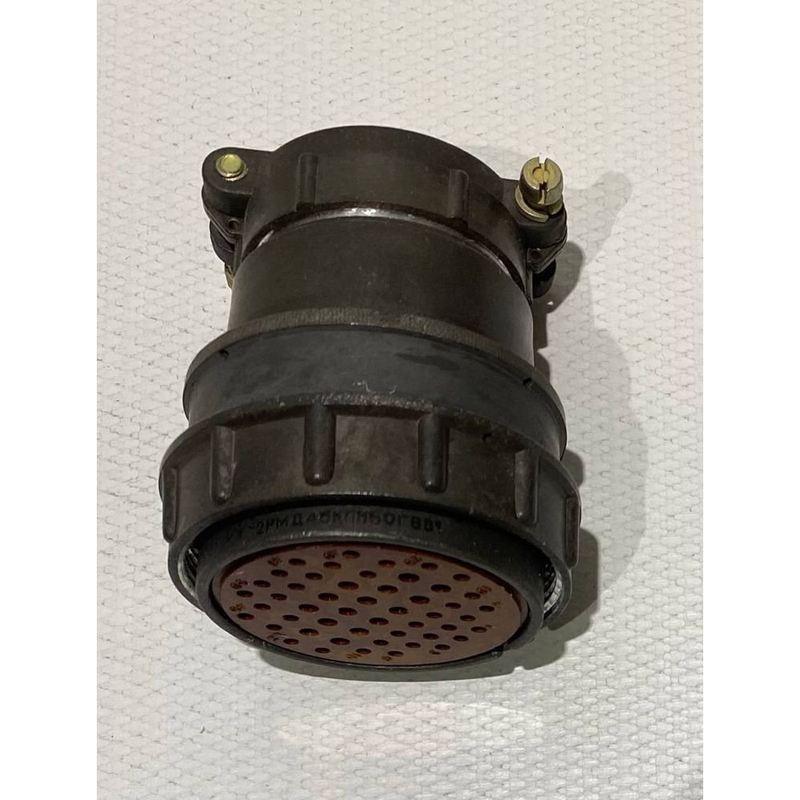

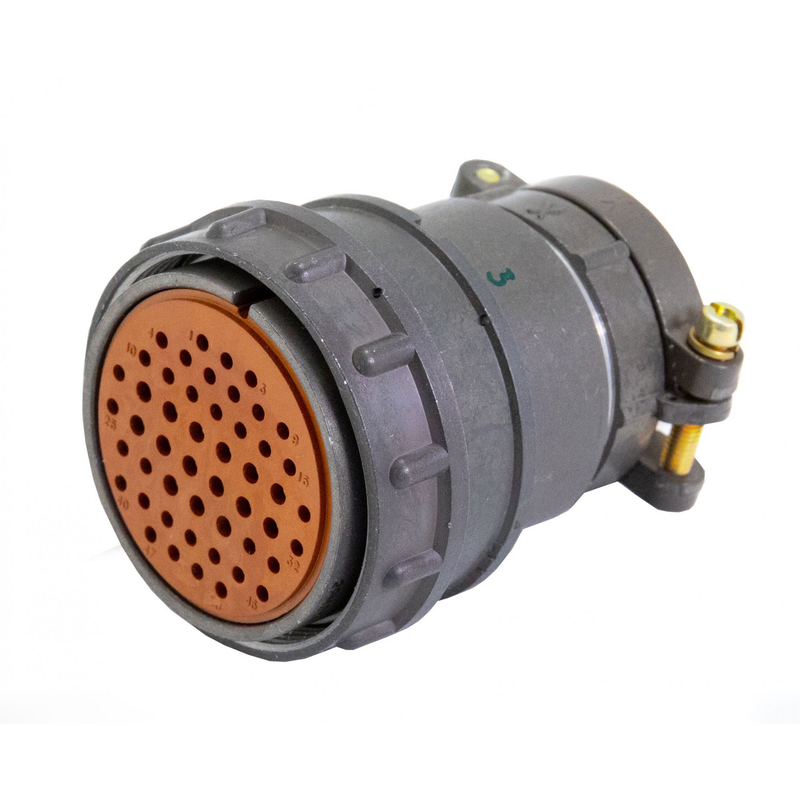

2РМД4КПН0Г8В1 «5»

Цена:

750 ₽

Технические характеристики

2РМД4КПН0Г8В1

2РМД4КПН0Г8В1 — это цилиндрический низкочастотный разъём (розетка кабельная прямая) из серии 2РМД, предназначенный для работы в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Он используется для соединения и разъединения электрических цепей в различных технических системах, включая приборы и оборудование, где требуется надёжная фиксация с резьбой.

Основные характеристики

Посадочный диаметр корпуса — 4 мм, вид корпуса — кабельный прямой (КП), без дополнительных гайков (Н0), с особым исполнением контактов (Г8В1, вероятно, 8 контактов с покрытием серебром). Максимальное рабочее напряжение достигает 560–700 В, усилие расчленения — от 29,4 до 539,6 Н, наработка — не менее 5000 часов, число сочленений-расчленений — 500. Разъём выдерживает вибрацию, удары (до 5000 м/с²) и линейное ускорение до 2000 м/с², срок сохраняемости — 15 лет.

Применение

Такие розетки применяются в авиации, судостроении, промышленной электронике и других областях, где важна пылезащищённость и устойчивость к механическим воздействиям. Конструкция включает корпус, изолятор и контакты, обеспечивая герметичность в сочленённом состоянии.

Описание

Назначение

2РМД4КПН0Г8В1 «5» — это цилиндрический низкочастотный разъём серии 2РМД, представляющий собой розетку кабельную прямую. Изделие предназначено для работы в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Основное назначение — соединение и разъединение электрических цепей в технических системах, где требуется надёжная фиксация с резьбой.

Разъём применяется для коммутации в приборах и оборудовании, эксплуатируемых в условиях повышенных механических нагрузок. Конструкция включает корпус, изолятор и контакты, обеспечивая герметичность в сочленённом состоянии и пылезащищённость.

Подтверждённые особенности

Изделие имеет кабельное прямое исполнение корпуса (обозначение КП) без дополнительных гайков (Н0). Посадочный диаметр корпуса составляет 4 миллиметра. Контакты выполнены в особом исполнении (Г8В1).

Посадочный диаметр корпуса: 4 миллиметра
Вид корпуса: кабельный прямой (КП)
Исполнение без дополнительных гайков: Н0
Особое исполнение контактов: Г8В1
Максимальное рабочее напряжение: от 560 до 700 вольт
Усилие расчленения: от 29,4 до 539,6 ньютона
Наработка: не менее 5000 часов
Число сочленений-расчленений: 500
Срок сохраняемости: 15 лет
Приёмка: «5»

Разъём выдерживает вибрационные нагрузки, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Условия эксплуатации и устойчивость

Благодаря механической прочности и защищённости от пыли изделие сохраняет работоспособность при интенсивных динамических воздействиях. Резьбовая фиксация препятствует самопроизвольному расчленению под вибрацией и ударами.

Применение

Розетки серии 2РМД применяются в авиации, судостроении, промышленной электронике и других областях, где важна пылезащищённость и устойчивость к механическим воздействиям. Изделие востребовано в составе приборов и оборудования, работающих в цепях постоянного и переменного тока с частотой до 3 МГц.

Артикул изделия — 2113. Категория — 2РМД. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, гарантии и наличии в предоставленных данных отсутствуют. При подборе следует учитывать посадочный диаметр корпуса, тип корпуса, число контактов и требуемое усилие расчленения, а также условия эксплуатации по вибрации и ударам.
