Назначение соединителя 2РМД4БПЭ0Г8В1 «5»

Соединитель 2РМД4БПЭ0Г8В1 «5» (артикул 2111) представляет собой цилиндрический низкочастотный электрический разъём, предназначенный для надёжного соединения и коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМД и применяется в составе устройств, где требуется устойчивая работа при повышенных механических и климатических нагрузках.

Основная задача данного соединителя — обеспечение стабильного электрического контакта при передаче сигналов и питающего напряжения между отдельными блоками, узлами и кабельными сборками. Конструкция рассчитана на эксплуатацию в составе ответственных систем, где недопустимы обрывы цепи и нестабильный контакт.

Подтверждённые особенности конструкции

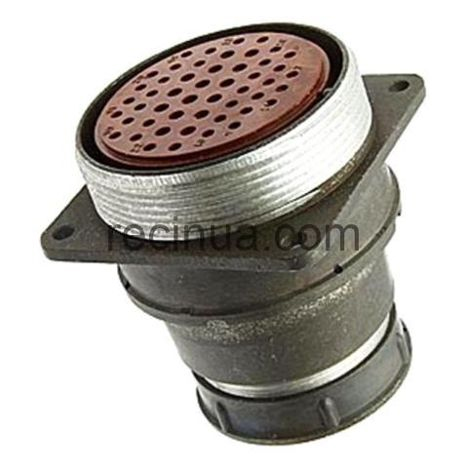

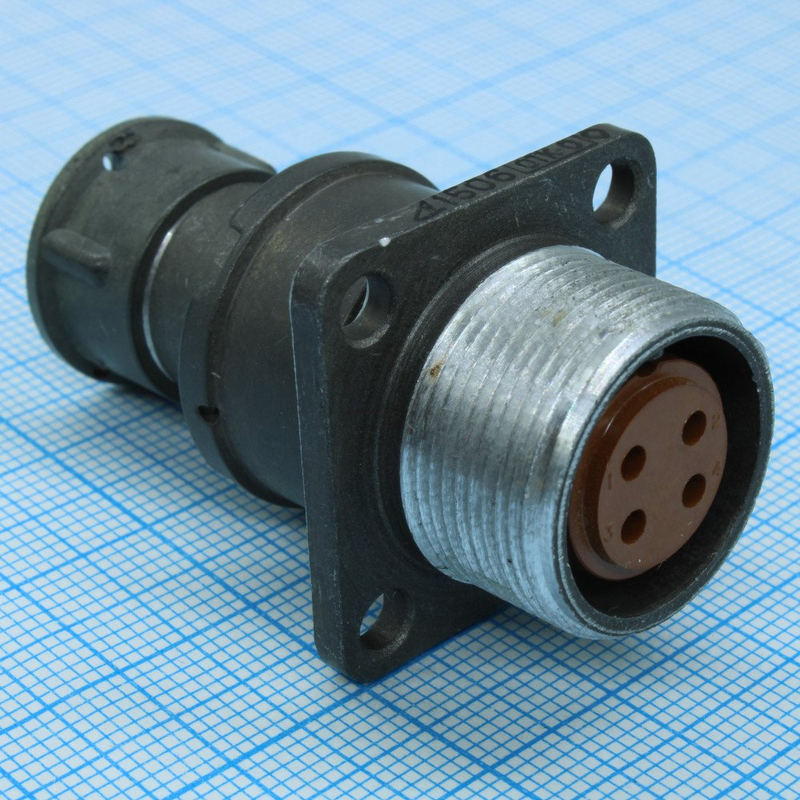

Соединитель выполнен в цилиндрическом корпусе и относится к типу блочной розетки с патрубком. Буквенно-цифровая маркировка серии 2РМД кодирует условный размер корпуса, тип исполнения, количество контактов, вид покрытия и другие параметры конкретной модификации. Изделие выпускается в всеклиматическом исполнении, что подтверждается соответствующей буквой в обозначении и предполагает стойкость к воздействию влаги, перепадов температуры и других атмосферных факторов.

Контактная система характеризуется низким переходным сопротивлением. В зависимости от исполнения применяется серебряное или золотое покрытие контактов, что обеспечивает значение переходного сопротивления вплоть до 0,0025 Ом. Монтаж соединителя выполняется внутренним образом, то есть он устанавливается непосредственно в корпус или панель устройства.

Технические характеристики

Ниже приведены подтверждённые параметры, определяющие область применения и совместимость изделия.

• Токовая нагрузка на один контакт: от 5 до 7,5 А в зависимости от диаметра контакта.
• Суммарная токовая нагрузка на соединитель: до 260 А.
• Рабочий диапазон частот: до 3 МГц.
• Устойчивость к вибрации: диапазон от 1 до 1000 Гц при ускорении до 490 м/с².
• Механический удар: одиночное воздействие до 5000 м/с².
• Линейное ускорение: до 2000 м/с².
• Теплостойкость: рабочие температуры до 100–200 °C.
• Приёмка: «5».

Область применения

Благодаря совокупности характеристик соединитель 2РМД4БПЭ0Г8В1 «5» находит применение в авиационной технике, судостроении, военной технике и промышленном оборудовании. Он используется для передачи сигналов и мощности в цепях, где требуется высокая механическая прочность и устойчивость к экстремальным условиям эксплуатации: вибрациям, ударам, линейным перегрузкам и повышенным температурам.

Всеклиматическое исполнение делает изделие пригодным для работы на открытых площадках, в неотапливаемых помещениях и в составе подвижных объектов. Соединитель подходит для монтажа в блоках и панелях, где необходима быстрая и надёжная стыковка кабельных линий с обеспечением стабильного контакта на протяжении всего срока службы.

Категория товара — 2РМД, артикул — 2111. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции ответственного назначения.
