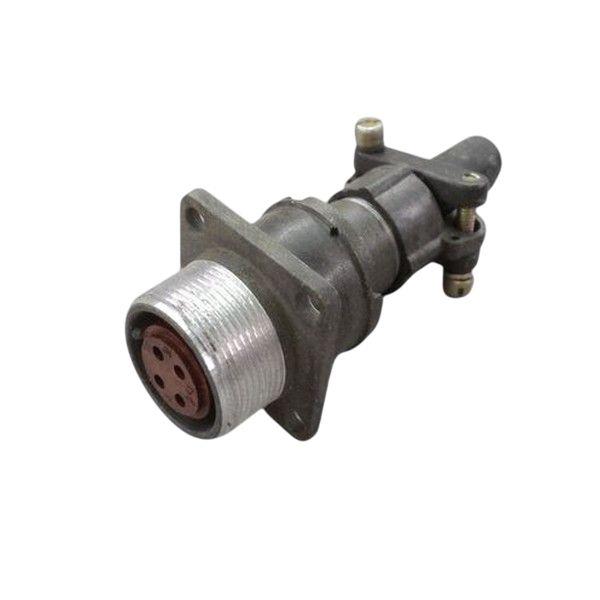

Назначение соединителя 2РМД4Б0Г8В1В «5»

Соединитель 2РМД4Б0Г8В1В «5» относится к семейству низкочастотных цилиндрических негерметичных разъёмов типа 2РМД. Такие изделия применяются в ответственной радиоэлектронной аппаратуре: на борту воздушных судов, в авиационной технике, на кораблях, а также в промышленных системах и стационарных либо мобильных устройствах. Основное назначение — надёжное электрическое соединение кабельных и печатных линий, передача сигналов и питания между блоками аппаратуры.

Данный разъём выполнен в блочном (приборном) исполнении и имеет резьбовое соединение частей. Резьбовой замок обеспечивает плотный механический контакт и устойчивость к вибрационным и ударным нагрузкам, характерным для эксплуатации на подвижных объектах.

Подтверждённые технические особенности

Приведённые ниже параметры относятся к семейству 2РМД в целом и подтверждены для изделий данного типа. Точная расшифровка конкретной позиции по виду корпуса, типу контактов и варианту исполнения может быть уточнена по полному обозначению.

• Рабочее напряжение — до 560–700 В постоянного или переменного тока.
• Ток на один контакт — порядка 5–15 А в зависимости от диаметра контакта (от 1,0 до 3,0 мм).
• Сопротивление контакта — не более 2,5 мОм для мелких диаметров и ниже для более толстых.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C, допустимы кратковременные перегревы до плюс 180 °C.
• Устойчивость к синусоидальной вибрации — до 490 метров на секунду в квадрате.
• Устойчивость к ударным нагрузкам — до 5000 метров на секунду в квадрате.
• Количество циклов сочленения и расчленения — не менее 500.
• Минимальная наработка — около 1000 часов.
• Срок сохраняемости при заданном уровне надёжности — до 15 лет.
• Покрытие контактов — серебро или золото, что обеспечивает низкое сопротивление и устойчивость к окислению.

Исполнение и приёмка

Для изделий этого семейства обычно применяется всеклиматическое исполнение В2.1, возможны модификации под УХЛ2.1. Поставляемый соединитель имеет приёмку «5», что подтверждает его соответствие требованиям, предъявляемым к ответственной аппаратуре.

Применение и монтаж

Соединитель рассчитан на кабельный или приборный монтаж и может комплектоваться прямым либо угловым патрубком. Монтаж контактов выполняется пайкой или обжимом, в зависимости от выбранного типа контактной части и условий сборки.

Благодаря блочному исполнению разъём удобен для установки на приборных панелях и корпусах блоков, а резьбовое соединение позволяет быстро выполнять сочленение и расчленение при обслуживании. Области применения включают бортовые системы воздушных судов, корабельную аппаратуру, авиационную технику и промышленное оборудование, где требуется стабильная работа при широком диапазоне температур и повышенных механических нагрузках.

Перед выбором конкретной позиции рекомендуется уточнить, требуется ли вилка или розетка, какое исполнение корпуса (блочное или кабельное) необходимо и какой тип контактов (штырь или гнездо) предполагается использовать, — это позволит получить точную расшифровку обозначения для каждого элемента соединителя.
