2РМД4Б0Г8В1 «5»

Цена:

1450 ₽

Технические характеристики

2РМД4Б0Г8В1

Этот обозначение, скорее всего, относится к цилиндрическому низкочастотному разъёму серии 2РМД (или 2РМДТ), конкретно — к розетке или вилке с определённым сочетанием контактов и климатическим исполнением.

Что означает маркировка

Структура типового обозначения 2РМД‑разъёмов такова:

2РМД — серия цилиндрических низкочастотных разъёмов, применяемых для соединения и разъединения электрических цепей постоянного и переменного тока.
Б — блочный (приборный) корпус без патрубка, предназначен для монтажа на панель или в прибор.
Г — тип изделия: чаще всего розетка (гнездо) в приборных блочных разъёмах.
цифра после Г (например, 8) — сочетание контактов; обычно означает, что есть контакты диаметром 1,5 мм и 2 мм.
В — серебряное покрытие контактов, что обеспечивает хороший контакт и коррозионную стойкость.
1 — диапазон рабочих температур, в данном случае, как правило, до +100 °C.
В1 или В2.1 — всеклиматическое исполнение, рассчитанное на эксплуатацию в различных климатических условиях (внутри помещений, в приборах и т.п.).

Электрические и конструктивные особенности

Разъёмы серии 2РМД/2РМДТ с такими обозначениями обычно используются в цепях постоянного и переменного тока частотой до порядка 3 МГц, с рабочим напряжением порядка 500–700 В в зависимости от конкретного типономинала.

Токовая нагрузка на отдельные контакты лежит в диапазоне примерно 5–7,5 А для диаметров 1,5 мм и 2 мм, а суммарный ток для многоконтактных разъёмов может достигать порядка 180–260 А.
Сопротивление контактов не превышает единиц миломхм, емкость между контактами — единицы пикофарад, сопротивление изоляции — тысячи мегаом.

Назначение и условия применения

Такие разъёмы применяются в радиоэлектронной аппаратуре, приборах, блоках питания и промышленном оборудовании для получения надёжного разъёмного соединения с резьбовой фиксацией, допускающим вибрации и ударные нагрузки. +2
Они рассчитаны на работу в широком температурном диапазоне и при повышенных механических воздействиях благодаря металлическому корпусу и прочной контактной группе.

Описание

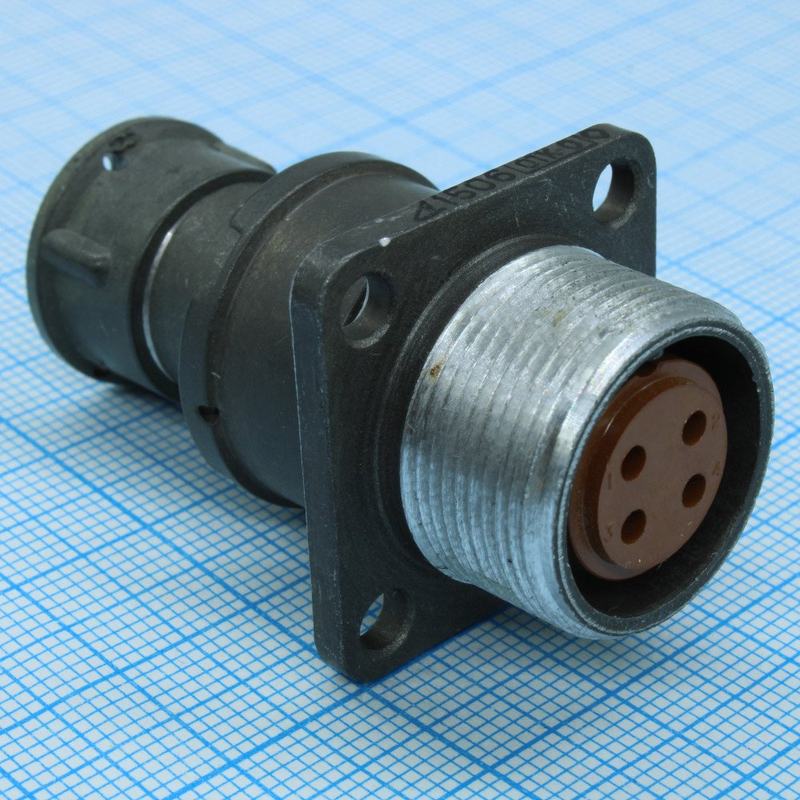

Назначение разъёма 2РМД4Б0Г8В1 «5»

2РМД4Б0Г8В1 «5» — цилиндрический низкочастотный разъём серии 2РМД, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надёжное разъёмное соединение с резьбовой фиксацией, устойчивое к вибрациям и ударным нагрузкам. Разъём востребован в радиоэлектронной аппаратуре, приборах, блоках питания и промышленном оборудовании.

Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по установленным требованиям и соответствует заявленным характеристикам. Артикул изделия — 2105, категория — 2РМД. Производитель в данных о товаре не указан.

Расшифровка маркировки

Обозначение 2РМД4Б0Г8В1 построено по типовой структуре для разъёмов серии 2РМД, что позволяет понять конструктивные и эксплуатационные особенности изделия.

2РМД — серия цилиндрических низкочастотных разъёмов для соединения и разъединения электрических цепей постоянного и переменного тока.
Б — блочный (приборный) корпус без патрубка, предназначенный для монтажа на панель или в прибор.
Г — тип изделия: как правило, розетка (гнездо) в приборных блочных разъёмах.
8 — сочетание контактов; обычно означает наличие контактов диаметром 1,5 мм и 2 мм.
В — серебряное покрытие контактов, обеспечивающее хороший электрический контакт и коррозионную стойкость.
1 — диапазон рабочих температур, в данном случае, как правило, до плюс 100 градусов Цельсия.
В1 — всеклиматическое исполнение, рассчитанное на эксплуатацию в различных климатических условиях, внутри помещений и в приборах.

Электрические и конструктивные особенности

Разъёмы серии 2РМД с таким обозначением используются в цепях постоянного и переменного тока частотой до порядка 3 МГц. Рабочее напряжение составляет порядка 500–700 В в зависимости от конкретного типономинала. Контакты диаметром 1,5 мм и 2 мм выдерживают токовую нагрузку примерно 5–7,5 А на отдельный контакт, а суммарный ток для многоконтактных разъёмов может достигать порядка 180–260 А.

Сопротивление контактов не превышает единиц миллиом, ёмкость между контактами составляет единицы пикофарад, сопротивление изоляции — тысячи мегаом. Металлический корпус и прочная контактная группа обеспечивают работу при повышенных механических воздействиях и в широком температурном диапазоне.

Условия применения

Изделие рассчитано на эксплуатацию в составе приборов и блоков, где важны стабильность контактного соединения и стойкость к вибрациям. Всеклиматическое исполнение В1 допускает применение в различных климатических условиях внутри помещений. Блочный корпус без патрубка упрощает монтаж на панель или в корпус прибора.

Область использования и совместимость

Разъём 2РМД4Б0Г8В1 «5» применяется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания и промышленном оборудовании. Резьбовая фиксация обеспечивает надёжное соединение, устойчивое к вибрациям и ударным нагрузкам, что важно для техники, работающей в сложных условиях.

Соединение электрических цепей постоянного и переменного тока.
Монтаж на панель или в корпус прибора благодаря блочному исполнению корпуса.
Работа в составе многоконтактных жгутов и кабельных сборок.
Применение в условиях вибраций и ударных нагрузок.

Точные значения токов, напряжений и температур для конкретного типономинала следует уточнять по эксплуатационной документации изготовителя. Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных о товаре отсутствуют.
