Назначение и конструктивные особенности

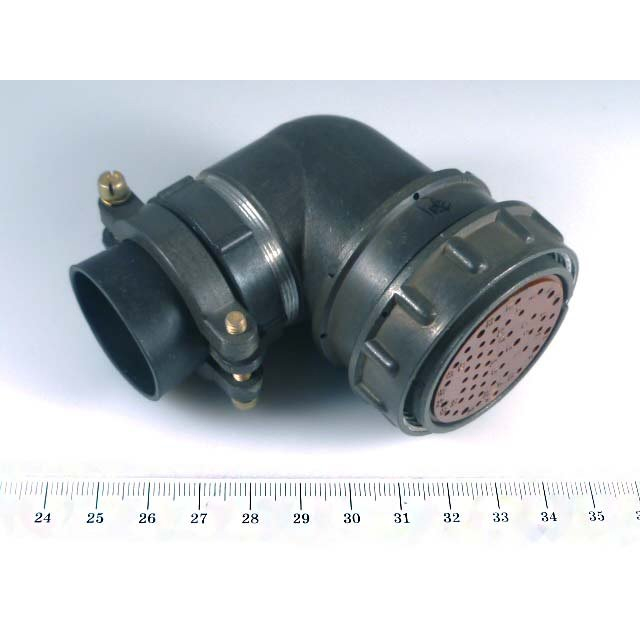

Соединитель 2РМД45КПН50Г8В1В представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для соединения длинных электрических цепей. Изделие относится к категории соединителей общего назначения и широко используется в радиоэлектронной и радиотехнической аппаратуре. Конструктивно разъем выполнен в кабельном исполнении с прямым патрубком, гайка патрубка рассчитана на неэкранированный кабель. Часть соединителя — розетка с пятьюдесятью контактами, покрытие контактов — серебро.

Технические характеристики

Основные параметры

• Тип соединителя: 2РМД
• Условный размер: 45
• Вид корпуса: кабельный
• Вид патрубка: прямой
• Вид гайки патрубка: для неэкранированного кабеля
• Количество контактов: 50
• Часть соединителя: розетка
• Сочетание контактов: контакты диаметром 1,5 мм и 2 мм
• Вид покрытия контактов: серебро
• Теплостойкость: до плюс 100 градусов Цельсия
• Климатическое исполнение: В2.1 (всеклиматическое, категория размещения 2.1), также доступно исполнение УХЛ2.1 (умеренный и холодный климат, категория размещения 2.1)

Электрические характеристики

• Максимальное рабочее напряжение: 560 В
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 5 А
• Токовая нагрузка на одиночный контакт диаметром 2 мм: 7,5 А
• Максимальная суммарная нагрузка на соединитель: 260 А
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление контактов диаметром 2 мм: не более 1,6 мОм
• Сопротивление изоляции: не менее 5000 МОм

Механические и эксплуатационные характеристики

• Минимальная наработка: 1000 часов
• Максимальное количество сочленений-расчленений: 500
• Срок сохраняемости: 15 лет
• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия
• Смена температур: от минус 60 до плюс 180 градусов Цельсия
• Повышенная относительная влажность: до 98 процентов
• Атмосферное пониженное рабочее давление: 133,32 умножить на 10 в степени минус 12 Па (10 в степени минус 12 мм рт. ст.)

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов. Длина патрубка составляет 67,5 мм, масса патрубка — не более 54,5 г.

Применение

Благодаря высоким электрическим и механическим характеристикам, широкому диапазону рабочих температур и устойчивости к воздействию влаги, разъем 2РМД45КПН50Г8В1В подходит для использования в составе промышленного и специализированного оборудования, контрольно-измерительных приборов, систем связи и других устройств, где требуется надежное многоконтактное соединение. Резьбовая фиксация предотвращает самопроизвольное разъединение при вибрациях и механических нагрузках, а серебряное покрытие контактов обеспечивает стабильное низкое переходное сопротивление.
