Назначение и область применения

Кабельная розетка 2РМД45КПН50Г8В1 относится к цилиндрическим электрическим соединителям серии 2РМД и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в промышленных системах, где требуется надёжное разъёмное соединение с большим числом контактов и возможностью работы в широком диапазоне климатических условий.

Розетка рассчитана на внутренний объёмный монтаж и используется совместно с ответными вилками серии 2РМД. Конструкция предусматривает прямой патрубок для неэкранированного кабеля, что подтверждается индексом «Н» в обозначении. Условный размер корпуса 45 определяет габаритную группу соединителя, а резьбовое сочленение с одношпоночной поляризацией исключает неправильную стыковку ответных частей.

Конструктивные особенности и технические характеристики

Изделие имеет 50 контактов, скомпонованных по схеме 8+групп, что отражено индексом «Г8». Контакты покрыты серебром (индекс «В1»), что обеспечивает стабильное переходное сопротивление и защиту от окисления. Корпус выполнен из алюминиевого сплава или карболита, рабочее положение при эксплуатации — любое.

Ключевые параметры соединителя:

• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка: общая — до 260 А, на одиночный контакт — до 5 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Ёмкость между контактами — не более 6 пФ.
• Теплостойкость — до 100 градусов Цельсия.
• Габаритные размеры — примерно 54 на 67,5 мм (длина на ширину или диаметр).

Климатическое исполнение соответствует условиям УХЛ2.1 по ГОСТ 15150-69, что позволяет эксплуатировать розетку в умеренном и холодном климате, в том числе в помещениях с повышенной влажностью и перепадами температур.

Совместимость, стандарты и особенности маркировки

Розетка 2РМД45КПН50Г8В1 взаимосочетается с вилками серии 2РМД соответствующего типоразмера и схемы расположения контактов. Это делает её универсальным решением при ремонте, доработке или сборке промышленного оборудования, где уже применяются соединители данной серии.

Изделие соответствует техническим условиям серии 2РМД, в том числе документации типа ГЕ0.364.126 ТУ. Маркировка «Приёмка 5» указывает на категорию контроля качества, принятую для данной партии, а период выпуска, обозначенный как 87–92, относится к годам производства конкретной партии и не влияет на заявленные технические параметры.

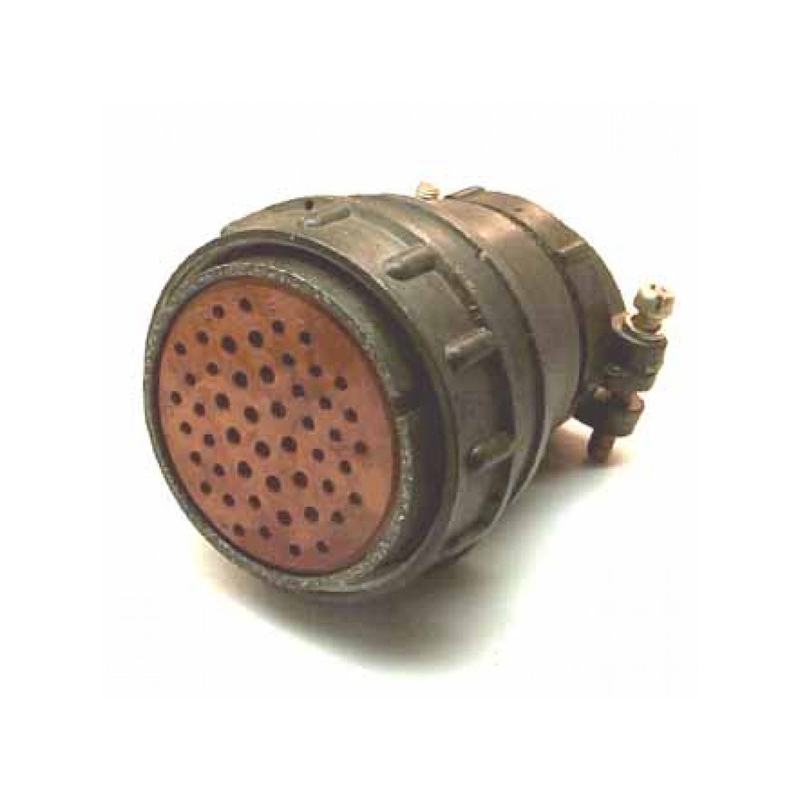

Внешний вид розетки характерен для серии 2РМД: цилиндрический корпус с множеством контактов, металлические элементы крепления и резьбовая часть для фиксации ответного соединителя. Изделие поставляется как отдельная сборочная единица и может быть установлено на кабель с последующей фиксацией патрубка.

Рекомендации по применению

Перед монтажом необходимо убедиться в соответствии маркировки соединителя требованиям электрической схемы оборудования. Резьбовое сочленение следует затягивать до упора, контролируя совпадение шпоночного паза. При подключении проводников важно соблюдать допустимую токовую нагрузку на контакт — не более 5 А на одиночный контакт, а также не превышать общую нагрузку 260 А на соединитель в целом.

Благодаря серебряному покрытию контактов розетка сохраняет низкое переходное сопротивление даже после длительного хранения и многократных циклов сочленения. Изделие подходит для использования в схемах с частотой до 3 МГц, что расширяет область его применения от силовых цепей до цепей управления и сигнальных линий.
