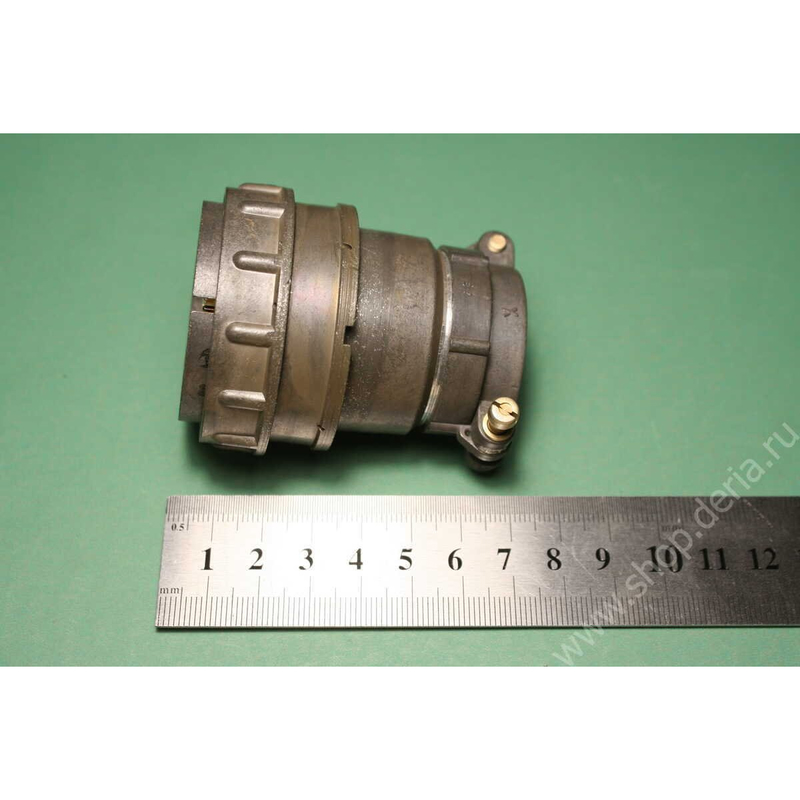

Разъём 2РМД45КПН50Г8В1 «5» относится к серии цилиндрических низкочастотных соединителей типа 2РМД и применяется для соединения и разъединения электрических цепей постоянного и переменного тока в стационарных и мобильных установках.

Расшифровка обозначения

В шифре 2РМД45КПН50Г8В1 заключена следующая информация:

• 2РМД – тип разъёма (цилиндрический низкочастотный, конструкция серии 2РМД).

• 45 – условный размер корпуса (диаметр посадочного отверстия порядка 45 мм).

• К – кабельный корпус (розетка монтируется на кабеле).

• П – прямой патрубок под кабель.

• Н – гайка патрубка для неэкранированного кабеля.

• 50 – количество контактов.

• Г – часть соединителя: розетка (гнездо).

• 8 – сочетание контактов: комбинация диаметров 1,5 мм и 2 мм (обычно 35 контактов Ø1,5 мм и 15 Ø2 мм).

• В1 – покрытие контактов серебром, теплостойкость до 100 °C.

Маркировка «5» указывает на вид приёмки (обычно военная или специальная приёмка, ВП/ПЗ), что подтверждает соответствие изделий строгим требованиям по контролю качества или по военным техническим условиям.

Основные электрические параметры

Разъём рассчитан как на низковольтные, так и на средние по уровню напряжения цепи:

• Рабочее напряжение – не более порядка 560 В (постоянный или переменный ток).

• Общий токовый режим разъёма – до ~260 А в сумме по всем контактам.

• Ток на один контакт: примерно 5 А для диаметра 1,5 мм и 7,5 А для диаметра 2 мм.

• Сопротивление контактов порядка нескольких миллиом , сопротивление изоляции – сотни и более мегаом .

Условия эксплуатации и конструкция

Этот разъём относится к негерметичным, цилиндрическим низкочастотным соединителям с резьбовой фиксацией.

• Рабочий температурный диапазон – ориентировочно от −60 до +100 °C , что позволяет применять его в условиях повышенной влажности и в тропическом климате.

• Корпус чаще всего выполнен из алюминиевого сплава, контактный узел – из латуни с серебряным покрытием, обеспечивающим низкое переходное сопротивление и хорошую коррозионную стойкость.

• Муссирование и вибрация допускаются в пределах, заданных нормативными документами (сотни сочленений‑расчленений, длительная наработка при максимальной рабочей температуре).

Мы можем дополнительно разобрать аналоги (например, 2РМДТ45КПН50Г8В1В) и их отличия по климатике и конструкции.
