2РМД45КПН50Г8В1

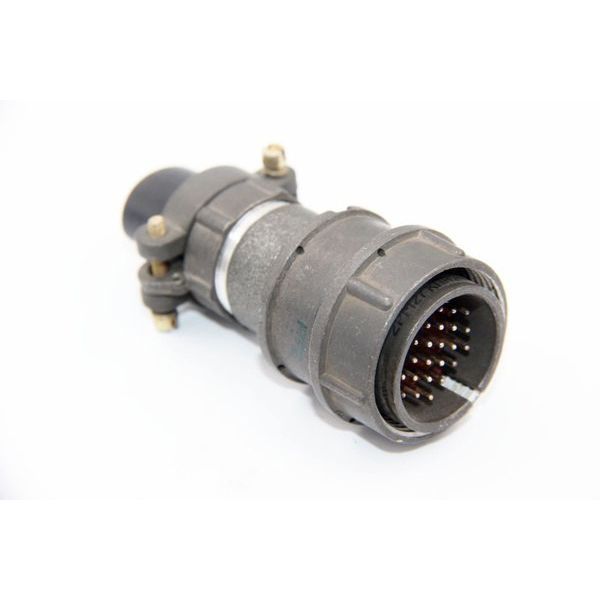

2РМД45КПН50Г8В1 — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМД, предназначенная для надежного соединения электрических цепей в промышленных и технических системах. Она имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля, условный размер корпуса 45 мм, 50 контактов (комбинация 8: диаметры 1,5 мм и 2 мм) с серебряным покрытием (В) и теплостойкостью до 100 °C.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 560 В, максимальную токовую нагрузку на контакт 5 А (общую — до 260 А), сопротивление контактов не более 5 мОм и емкость между контактами до 6 пФ. Он устойчив к вибрациям (1–5000 Гц, ускорение 490 м/с²), одиночным ударам до 1000 м/с², работает при температурах от -60 до +100 °C, повышенной влажности (98% при +40 °C) и пониженном давлении (до 10⁻¹² мм рт. ст.).

Условия эксплуатации

Розетка всеклиматическая, негерметичная (климатическое исполнение УХЛ или тропикоустойчивая версия), с ресурсом наработки 1000 часов и до 500 циклов сочленения-расчленения при резьбовой фиксации. Срок сохраняемости — 15 лет, электрическая прочность изоляции — до 1850 В, сопротивление изоляции — не менее 5000 МОм.

Применение

Используется в электрических цепях переменного и постоянного тока для подключения кабелей в оборудовании, где требуется высокая надежность, включая системы автоматики, приборостроение и промышленную электронику. Корпус из карболита с металлической оболочкой обеспечивает прочность и защиту контактов.
