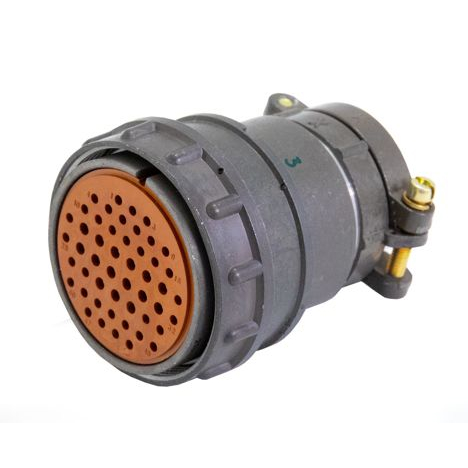

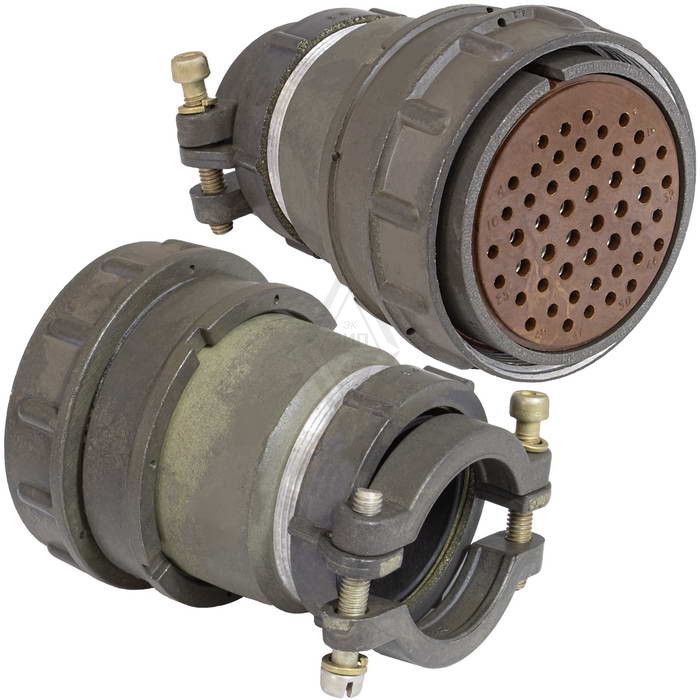

Назначение соединителя 2РМД45КПН50Г8В1

Соединитель 2РМД45КПН50Г8В1 относится к серии 2РМД и предназначен для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется для электрического соединения и коммутации цепей в составе кабельных сборок, блоков и устройств, где требуется надёжная передача сигнала и питания между отдельными узлами.

По конструкции это низкочастотный цилиндрический негерметичный разъём. Такое исполнение применяется в тех случаях, когда не предъявляются требования к полной герметичности корпуса, но необходимы устойчивая работа при вибрации, удобство монтажа и возможность многократного сочленения и расчленения.

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение составляет до 560 В или до 700 В в зависимости от конкретных условий эксплуатации.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД45КПН50Г8В1 содержит полную информацию о типе, размере и исполнении изделия. По ней можно определить основные параметры соединителя без обращения к дополнительной документации.

• Тип соединителя — цилиндрический низкочастотный негерметичный.
• Условный размер корпуса — 45 мм.
• Вид корпуса — кабельный (К), то есть изделие предназначено для монтажа на кабель.
• Вид патрубка — прямой (П).
• Вид гайки патрубка — для неэкранированного кабеля (Н).
• Количество контактов — 50.
• Часть соединителя — розетка (Г).
• Сочетание контактов — диаметром 1,5 мм и диаметром 2 мм.
• Покрытие контактов — серебро (В).

Серебряное покрытие контактной группы обеспечивает стабильное переходное сопротивление и сохраняет рабочие свойства при большом числе циклов сочленения. Кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля упрощает разделку и крепление провода, а также снижает трудоёмкость монтажных работ.

Технические характеристики

Основные электрические параметры соединителя определяют область его применения и допустимые режимы работы в составе аппаратуры.

• Максимальное рабочее напряжение — до 560 В или до 700 В в зависимости от условий эксплуатации.
• Сопротивление изоляции — не менее 1000 МОм или не менее 5000 МОм в зависимости от исполнения и условий измерения.
• Рабочая частота цепей — до 3 МГц.
• Род тока — постоянный и переменный.

Высокое сопротивление изоляции подтверждает пригодность изделия для цепей, где важны малые утечки и стабильность параметров. Сочетание контактов двух типоразмеров позволяет одновременно коммутировать как силовые, так и сигнальные линии в пределах одного разъёма, что делает соединитель универсальным решением для комплексных кабельных сборок.

Применение и условия эксплуатации

Соединитель 2РМД45КПН50Г8В1 применяется в радиоэлектронной и радиотехнической аппаратуре, включая блоки питания, измерительные и связные устройства, пульты управления и другие системы, где используются цилиндрические низкочастотные разъёмы серии 2РМД.

Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги, агрессивных сред или повышенного давления. При этом оно сохраняет работоспособность в нормальных условиях эксплуатации закрытой аппаратуры и в отапливаемых помещениях.

Розеточная часть соединителя обеспечивает удобное сопряжение с ответной вилкой соответствующего типоразмера. Кабельный монтаж с прямым патрубком и гайкой для неэкранированного кабеля делает изделие пригодным для сборки жгутов и кабелей, прокладываемых внутри приборов и между отдельными блоками.

Таким образом, 2РМД45КПН50Г8В1 представляет собой многофункциональный 50-контактный кабельный разъём с серебряным покрытием контактов, рассчитанный на напряжение до 560 или 700 В и частоту до 3 МГц, и предназначен для использования в составе ответственной радиоэлектронной аппаратуры.
