Назначение разъема 2РМД45КПН50Г8А1

Разъем 2РМД45КПН50Г8А1 относится к серии 2РМД — цилиндрических низкочастотных соединителей, предназначенных для ручного соединения и разъединения электрических цепей. Изделие применяется для внутреннего объемного монтажа и обеспечивает коммутацию цепей постоянного и переменного тока с частотой до 3 МГц.

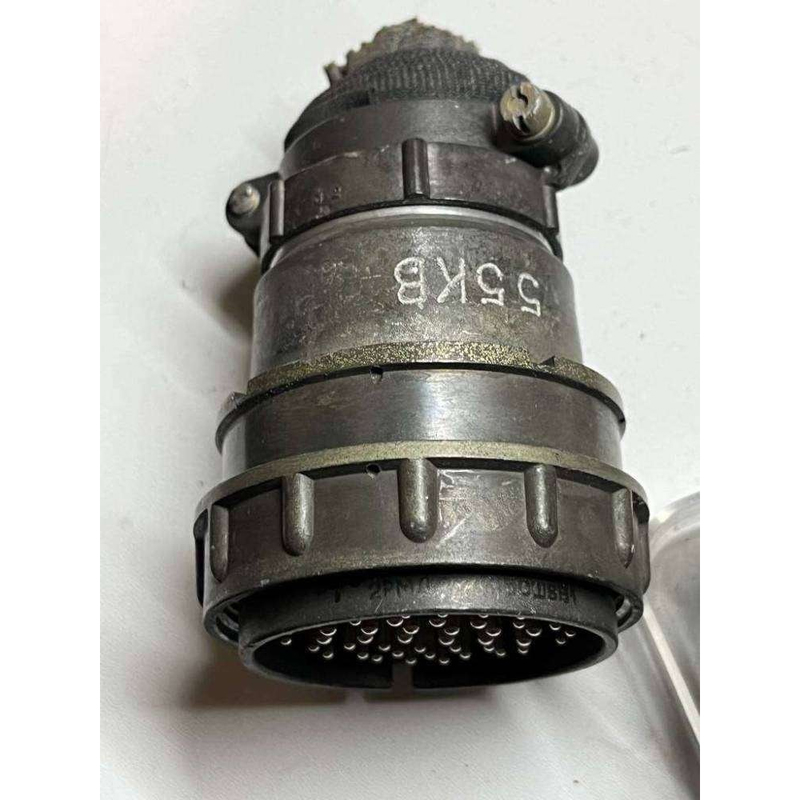

Модель представляет собой негерметичную розетку кабельного исполнения с прямым патрубком. Буква «К» в маркировке указывает на кабельный вид корпуса, что подтверждается конструктивным исполнением патрубка и гайки для неэкранированного кабеля. Ответной частью для данной розетки является вилка с соответствующими параметрами, например 2РМД45Б50Ш8А1.

Подтвержденные технические характеристики

• Количество контактов: 50.
• Условный размер корпуса: 45 мм.
• Максимальное рабочее напряжение: до 560 В для данного типа.
• Токовая нагрузка: до 50 А на разъем; для отдельных моделей серии 2РМД45 — от 5 А до 7,5 А на контакт.
• Материал контактов: золото и серебро; покрытие контактов — золото.
• Материал корпуса: специальный алюминиевый сплав АЛ-11.
• Изолятор: пресс-материал АГ-4.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов (по другим данным — 1000 часов).
• Срок сохраняемости: 25 лет (по другим данным — 15 лет).
• Содержание золота: примерно 0,62853 грамма на единицу изделия.

Конструктивные особенности и приемка

Разъем выполнен в негерметичном исполнении и предназначен для эксплуатации в составе кабельных сборок. Прямой патрубок и гайка для неэкранированного кабеля упрощают монтаж и обеспечивают механическую фиксацию ответной части. Контакты с золотым покрытием снижают переходное сопротивление и повышают надежность соединения при многократных сочленениях.

Изделие имеет приемку «5», что подтверждает его соответствие установленным требованиям качества для данной категории продукции. Указанная приемка распространяется на весь разъем в целом, включая контактную систему и корпусные детали.

Применение и совместимость

Разъем 2РМД45КПН50Г8А1 используется в различных электронных и электрических устройствах, где требуется надежное соединение цепей с нагрузкой до 50 А и напряжением до 560 В. Благодаря широкому диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия изделие применимо в составе оборудования, работающего в жестких климатических условиях.

Для организации соединения необходимо использовать ответную вилку с аналогичными параметрами, в частности 2РМД45Б50Ш8А1. Совместимость определяется одинаковым условным размером корпуса 45 мм и количеством контактов 50. Разъемы серии 2РМД рассчитаны на ручное соединение цилиндрических контактов и внутренний объемный монтаж, что делает их пригодными для приборных и кабельных сборок.

Эксплуатационные ограничения

Максимальная токовая нагрузка на контакт для конкретных моделей серии 2РМД45 может достигать 5 А или 7,5 А, тогда как суммарная токовая нагрузка на разъем составляет до 50 А. При выборе режима работы следует учитывать это различие и ориентироваться на паспортные данные для конкретного исполнения.

Минимальная наработка изделия составляет 5000 часов по одним данным и 1000 часов по другим, срок сохраняемости — 25 лет или 15 лет соответственно. Достоверное значение этих параметров для конкретной партии определяется сопроводительной документацией изготовителя. Производитель в предоставленных данных не указан.
