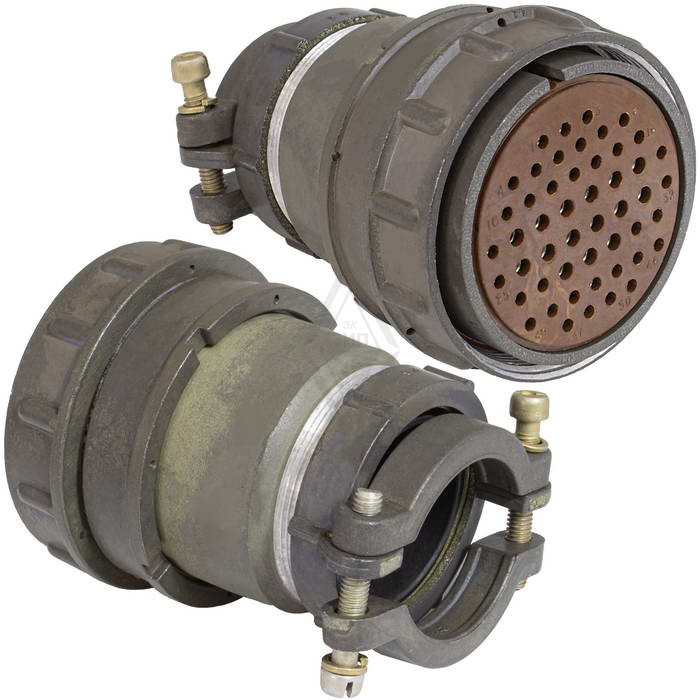

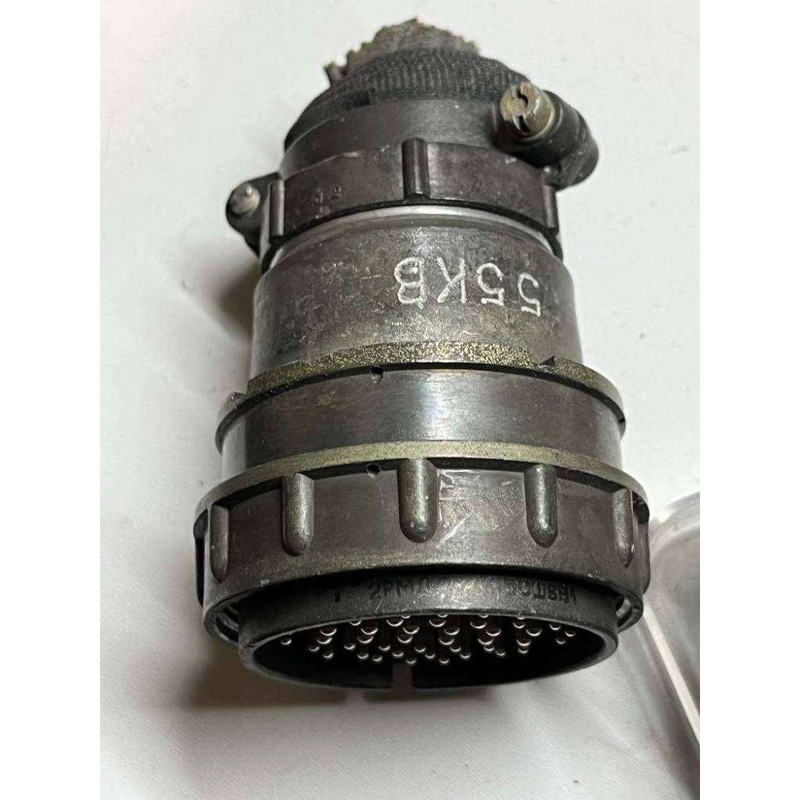

2РМД45КПН50Г8В1: кабельная розетка для надежных электрических соединений

Соединитель 2РМД45КПН50Г8В1 применяется для коммутации электрических цепей в радиоэлектронной, радиотехнической и специальной аппаратуре. Это цилиндрическая низкочастотная негерметичная кабельная розетка серии 2РМД, рассчитанная на внутренний объемный монтаж и эксплуатацию в условиях вибрационных, температурных и механических воздействий.

Назначение 2РМД45КПН50Г8В1

Разъем 2РМД45КПН50Г8В1 предназначен для многоконтактного соединения и разъединения цепей постоянного и переменного тока. Соединители семейства 2РМД используются в оборудовании общего и специального назначения, где важны стабильность контакта, механическая прочность и защищенное резьбовое сочленение. Рабочая частота для серии достигает 3 МГц, а допустимое рабочее напряжение конкретного исполнения составляет до 560 В.

Маркировка изделия отражает его конструктивные признаки: корпус условного размера 45, кабельное исполнение, прямой патрубок, 50 контактов, розеточная часть и серебряное покрытие контактов.

Основные характеристики

Технические параметры могут зависеть от исполнения и нормативной документации на конкретную партию изделия, поэтому при проектировании аппаратуры важно сверять посадочные размеры, схему расположения контактов и требования к подключаемому кабелю.

Конструктивные особенности

Ключевая особенность 2РМД45КПН50Г8В1 — цилиндрический металлический корпус с резьбовой фиксацией в сочлененном положении. Такое решение помогает предотвратить самопроизвольное разъединение при вибрациях и механических нагрузках. Кабельное исполнение с прямым патрубком подходит для ввода проводников по оси разъема, что удобно при внутренней компоновке шкафов, приборов и блоков аппаратуры.

Контактная группа рассчитана на 50 электрических цепей. Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию надежного электрического контакта в процессе эксплуатации.

Где применяется разъем

2РМД45КПН50Г8В1 может использоваться в системах, которым требуется компактное многоконтактное разъемное соединение:

• В радиоэлектронных блоках и измерительной технике.

• В системах управления, автоматизации и телемеханики.

• В источниках питания, коммутационных устройствах и приборных шкафах.

• В оборудовании, работающем при перепадах температуры, вибрации и повышенной влажности.

• В специальной аппаратуре, где требуется резьбовая фиксация соединителя.

Диапазон рабочих температур от −60 до +100 °C, устойчивость к вибрациям в диапазоне 1–5000 Гц и расчетный ресурс до 500 циклов сочленения делают этот тип соединителя практичным для ответственных внутренних соединений.

Что учитывать при монтаже

Перед установкой 2РМД45КПН50Г8В1 следует проверить соответствие ответной части, распиновку, сечение и тип подключаемого кабеля. Проводники подсоединяются к хвостовикам контактов пайкой; при выполнении работ необходимо соблюдать требования документации, не допускать перегрева изолятора и исключать механическую нагрузку на места пайки.

Пример применения: один 50-контактный разъем может объединить питание, сигнальные линии и цепи управления между двумя модулями аппаратуры, позволяя быстро отсоединять блок для диагностики или обслуживания без разборки всей кабельной системы.
