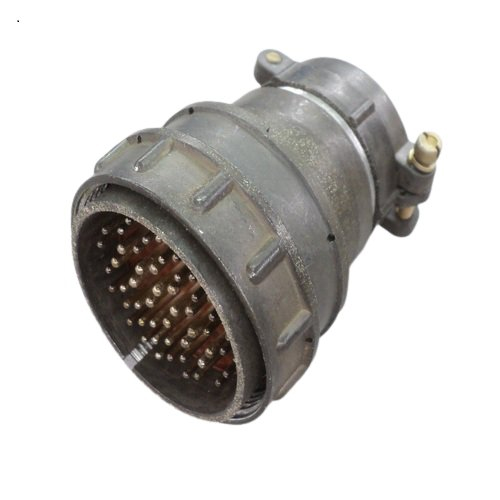

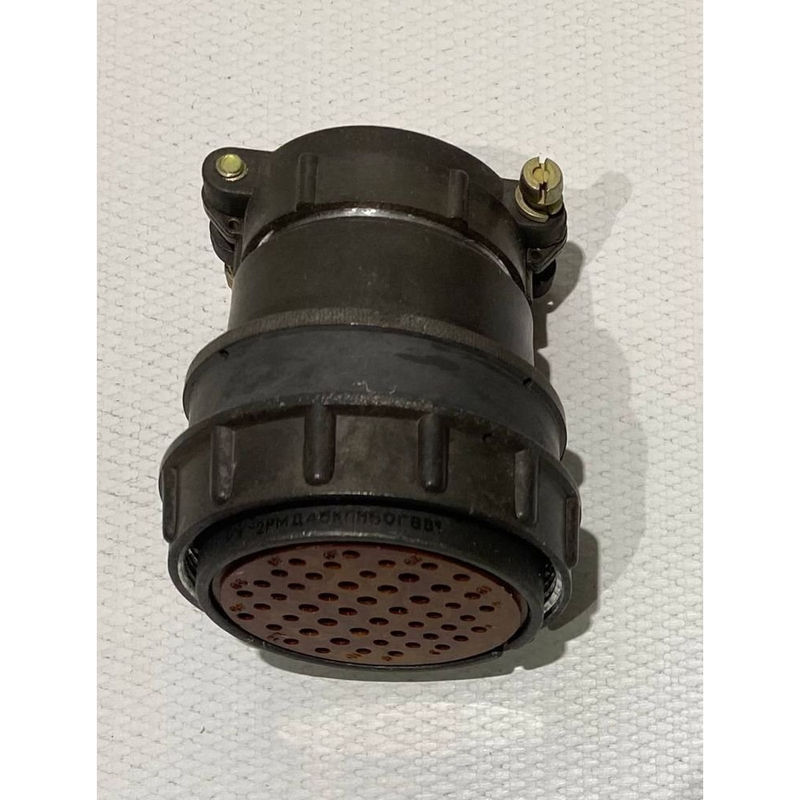

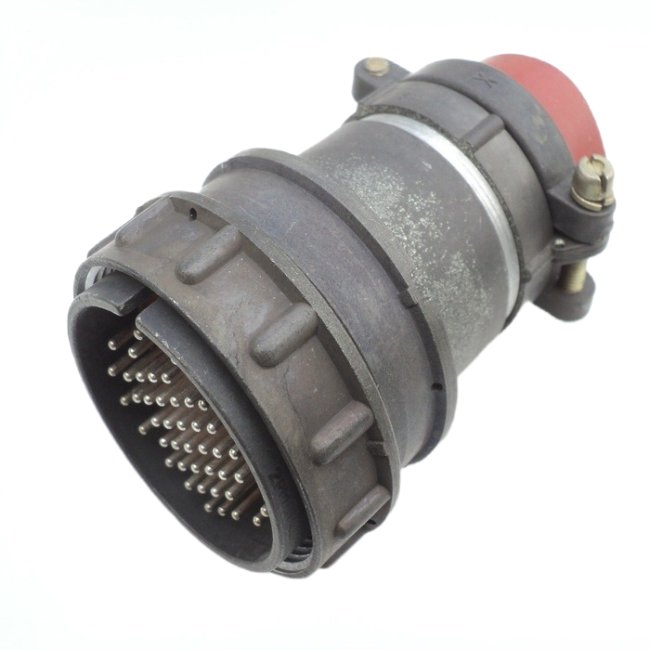

2РМД45КПН (БПН) ПАТРУБОК С ГАЙКОЙ

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМД45КПН

Разъемы серии 2РМД45КПН относятся к типу цилиндрических, низкочастотных, негерметичных соединителей, используемых для соединения длинных электрических цепей. Эти разъемы предназначены для работы в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики:

Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.
Условный размер корпуса : 45.
Вид корпуса : К — кабельный.
Вид патрубка : П — прямой.
Вид гайки патрубка : Н — для неэкранированного кабеля.
Количество контактов : Обычно указывается отдельно, например, 50 в случае 2РМД45КПН50Г8А1.
Часть соединителя : Г — розетка.
Покрытие контактов : А — золото, В — серебро (в зависимости от модели).

Технические параметры:

Максимальное рабочее напряжение : До 560 В.
Максимальная токовая нагрузка : Зависит от диаметра контактов, например, до 50 А для некоторых моделей.
Сопротивление изоляции : Не менее 1000 МОм.
Рабочая температура : От -60 до +100°C.
Срок сохраняемости : До 25 лет.
Минимальная наработка : 5000 часов.

Эти разъемы имеют резьбовое сочленение и могут использоваться в различных условиях, включая вибрационные и ударные нагрузки. Они подходят для применения в различных радиоэлектронных устройствах и системах.

Описание

Назначение

Патрубок с гайкой 2РМД45КПН (БПН) — это составная часть цилиндрического низкочастотного негерметичного соединителя серии 2РМД. Изделие предназначено для монтажа прямого патрубка с гайкой на кабельный корпус разъёма и служит для фиксации и защиты места ввода кабеля в соединитель. Применяется при сборке кабельных разъёмов, используемых для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Конструкция патрубка относится к виду «П» — прямой, а гайка выполнена в исполнении «Н» — для неэкранированного кабеля. Условный размер корпуса — 45, вид корпуса — «К» (кабельный). Такое сочетание обозначений определяет совместимость патрубка с корпусами соответствующего типоразмера серии 2РМД.

Подтверждённые особенности

Тип соединителя: 2РМД — цилиндрический низкочастотный негерметичный.
Условный размер корпуса: 45.
Вид корпуса: К — кабельный.
Вид патрубка: П — прямой.
Вид гайки патрубка: Н — для неэкранированного кабеля.
Резьбовое сочленение, обеспечивающее надёжную фиксацию соединения.
Максимальное рабочее напряжение: до 560 В.
Сопротивление изоляции: не менее 1000 МОм.
Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
Минимальная наработка: 5000 часов.
Срок сохраняемости: до 25 лет.
Устойчивость к вибрационным и ударным нагрузкам.

Применение

Патрубок с гайкой 2РМД45КПН используется в составе кабельных разъёмов серии 2РМД при монтаже соединителей на неэкранированный кабель. Он применяется в радиоэлектронных устройствах и системах, где требуется соединение длинных электрических цепей, в том числе в условиях вибрационных и ударных нагрузок.

Благодаря резьбовому сочленению и стойкости к воздействию температур в диапазоне от минус 60 до плюс 100 градусов Цельсия такие разъёмы находят применение в радиотехнической аппаратуре различного назначения. Количество контактов и тип покрытия контактов для конкретного разъёма указываются отдельно в обозначении изделия: например, покрытие «А» соответствует золоту, «В» — серебру, а часть соединителя «Г» обозначает розетку.

При подборе патрубка необходимо учитывать условный размер корпуса и вид корпуса, чтобы обеспечить совместимость с ответной частью разъёма. Максимальная токовая нагрузка зависит от диаметра контактов и для отдельных моделей серии может достигать 50 А.
