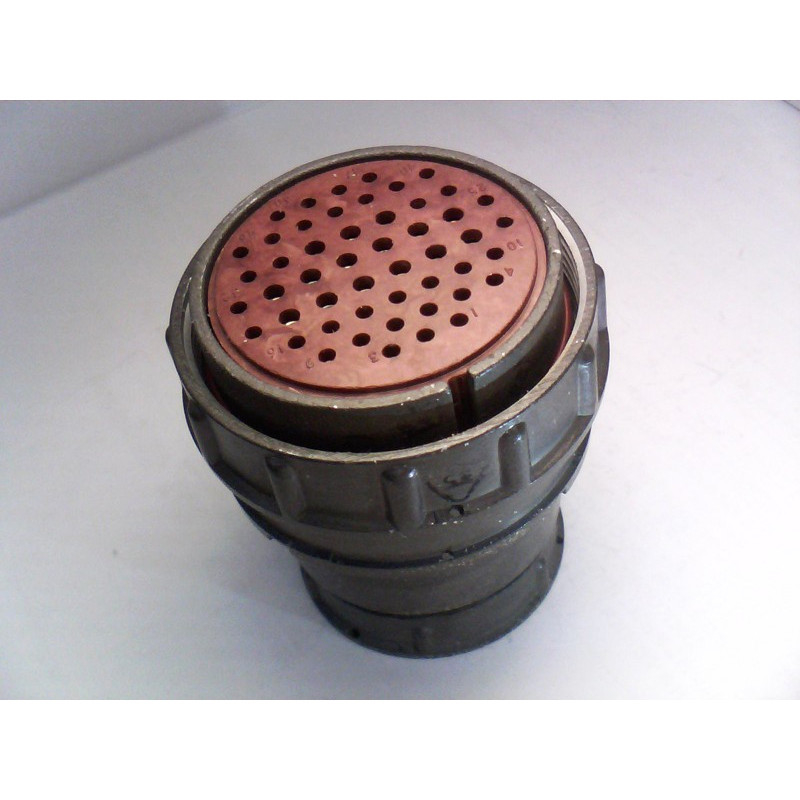

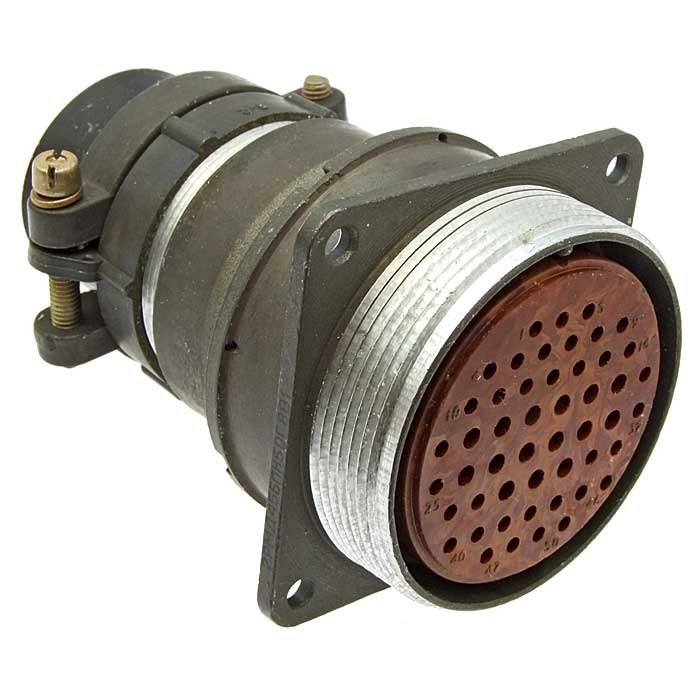

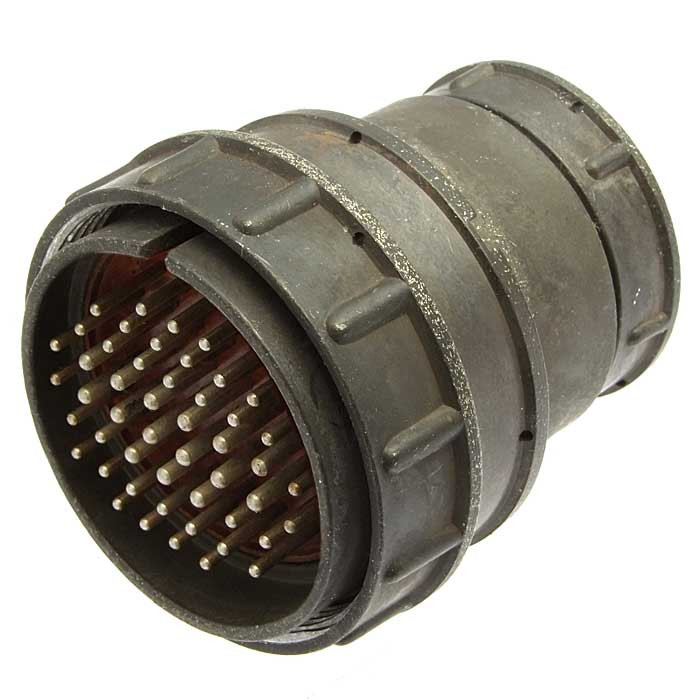

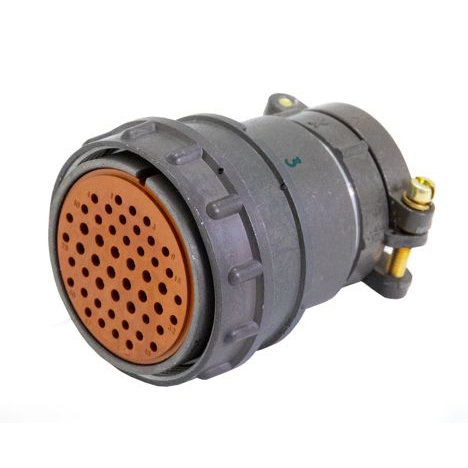

Назначение разъема 2РМД45КПЭ50Г8В1 «5»

Разъем 2РМД45КПЭ50Г8В1 «5» относится к категории 2РМД и представляет собой кабельный электрический соединитель цилиндрического типа. Его основное назначение — обеспечение надежного электрического соединения между кабелем и ответной частью в составе различных электрических и электронных систем. Разъем предназначен для передачи сигналов и питания в условиях, где предъявляются повышенные требования к стабильности контакта, стойкости к температуре и механическим нагрузкам.

Модель оснащена 50 контактами, что позволяет организовать многоканальную передачу данных или распределение питания в рамках одного соединителя. Приемка «5» указывает на то, что изделие прошло приемку по соответствующей категории и пригодно для применения в ответственных узлах, где важна подтвержденная надежность.

Подтвержденные технические особенности

Конструкция разъема включает несколько четко обозначенных элементов, каждый из которых выполняет свою функцию. Ниже перечислены характеристики, соответствующие маркировке 2РМД45КПЭ50Г8В1.

• Тип: 2РМД — серия цилиндрических разъемов, применяемых в промышленной и специальной аппаратуре.
• Корпус: К — кабельное исполнение, предназначенное для монтажа на кабель.
• Диаметр корпуса: 45 мм.
• Количество контактов: 50.
• Теплостойкость: до 100 градусов Цельсия.
• Покрытие контактов: серебро (Ag), обеспечивающее стабильное переходное сопротивление и защиту от коррозии.
• Часть соединителя: Г — розетка.
• Вид гайки патрубка: Э — исполнение для экранированного кабеля.
• Вид патрубка: П — прямой.
• Сочетание контактов: 8.
• Приемка: «5».

Серебряное покрытие контактной группы способствует снижению потерь при передаче сигнала и повышает устойчивость к окислению. Исполнение гайки патрубка для экранированного кабеля позволяет сохранять целостность экрана и снижать уровень электромагнитных помех. Прямой патрубок упрощает прокладку кабеля и монтаж в стесненных условиях.

Применение и условия эксплуатации

Разъем 2РМД45КПЭ50Г8В1 «5» применяется в автомобильной электронике, промышленных системах, а также в системах связи и передачи данных. Такое сочетание областей объясняется универсальностью цилиндрического соединителя: он подходит как для подачи питания, так и для передачи сигналов управления и информации.

Благодаря теплостойкости до 100 градусов Цельсия разъем может эксплуатироваться в условиях повышенного нагрева, например вблизи силовых элементов или в герметичных блоках. Механическая прочность корпуса и качественные материалы обеспечивают устойчивость к вибрациям, ударам и воздействию влаги, что особенно важно для автомобильной и промышленной сфер. В системах связи и передачи данных разъем востребован там, где требуется быстрое и надежное сочленение кабельных линий с возможностью экранирования.

Таким образом, 2РМД45КПЭ50Г8В1 «5» — это кабельная розетка с 50 серебряными контактами, прямым патрубком под экранированный кабель и приемкой «5», предназначенная для ответственных соединений в электронных и электрических системах. Изделие подходит для применения в условиях повышенной температуры, влажности и механических нагрузок, где требуется стабильный электрический контакт и защита от помех.
