Назначение соединителя 2РМД45КПЭ50Г8В1

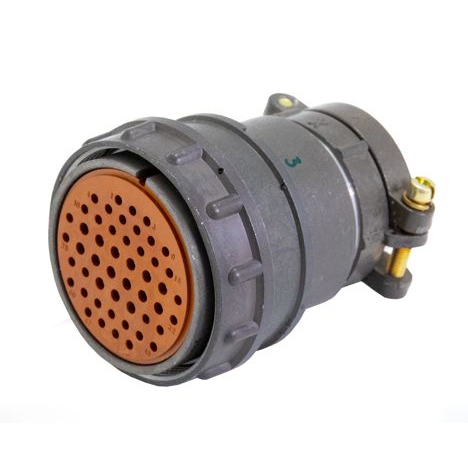

Соединитель 2РМД45КПЭ50Г8В1 представляет собой кабельную розетку, предназначенную для соединения электрических цепей в составе узлов и блоков радиоэлектронной аппаратуры. Изделие относится к типу 2РМД и применяется для коммутации как экранированных, так и неэкранированных кабелей. Розетка является одной из двух частей соединительного узла: сочленение с ответной вилкой выполняется резьбовым способом, что обеспечивает механическую фиксацию и надёжный электрический контакт при эксплуатации.

Модель оснащена прямым патрубком для ввода кабеля и имеет негерметичное исполнение. Конструкция относится к цилиндрическим низкочастотным соединителям, то есть предназначена для передачи сигналов и питания в диапазоне частот, характерном для большинства задач радиоэлектроники и электротехники.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в том виде, в каком они указаны в описании изделия.

• Тип соединителя: негерметичный, цилиндрический, низкочастотный.
• Количество контактов: 50.
• Рабочее напряжение: до 700 В в зависимости от типономинала.
• Род тока и частота: работа с переменным и постоянным током при частоте до 3 МГц.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Покрытие контактов: серебро.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Гарантийный срок хранения: 15 лет с момента изготовления.
• Минимальная наработка: не менее 1000 часов при всех допустимых режимах.

Сочленение розетки с вилкой осуществляется за счёт резьбового соединения. Такой способ стыковки характерен для серии 2РМД и обеспечивает устойчивость к вибрационным и ударным нагрузкам, а также предотвращает самопроизвольное разъединение в процессе работы. Маркировка ОС в обозначении модели указывает на особое исполнение изделия в рамках данной линейки.

Конструкция и состав соединительного узла

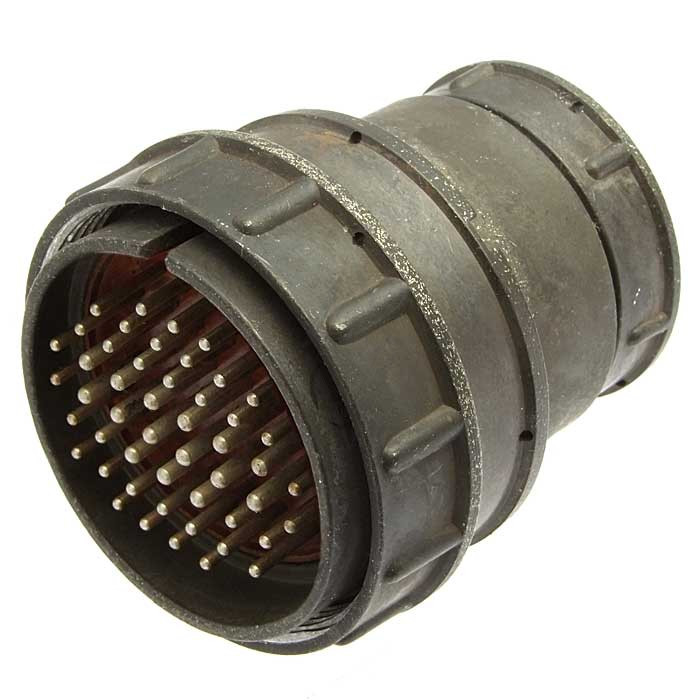

Соединитель состоит из двух ответных частей — розетки и вилки. В рассматриваемом исполнении 2РМД45КПЭ50Г8В1 поставляется как кабельная розетка с прямым патрубком. Прямой патрубок упрощает монтаж кабеля и позволяет организовать ввод провода без изгиба на выходе из корпуса.

Контактная группа включает 50 контактов с серебряным покрытием. Серебрение снижает переходное сопротивление и обеспечивает стабильность электрического контакта при длительной эксплуатации. Корпус выполнен в цилиндрической форме, что типично для низкочастотных соединителей данного класса.

Применение и условия эксплуатации

Соединители серии 2РМД, включая модель 2РМД45КПЭ50Г8В1 ОС, широко применяются в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения. Основная сфера использования — коммутация электрических цепей внутри приборов и между отдельными блоками, а также подключение кабельных линий к аппаратуре.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации в части температуры и влажности. Рабочий диапазон температур от минус 60 °C до плюс 100 °C охватывает большинство реальных условий, в которых эксплуатируется радиоэлектронная аппаратура. Минимальная наработка не менее 1000 часов при всех допустимых режимах подтверждает ресурс, закладываемый производителем для данного типа изделий.

Модель входит в обширную линейку соединителей 2РМД, которая включает различные конструктивные исполнения и типы. Это позволяет подобрать подходящее решение для конкретных задач в области электротехники и радиоэлектроники.

Комплектация и сведения об изделии

1. Кабельная розетка 2РМД45КПЭ50Г8В1 с прямым патрубком — 1 шт.
2. Артикул позиции: 2102.
3. Категория: 2РМД.
4. Производитель: не указано в предоставленных данных.
5. Страна производства: не указана в предоставленных данных.

Гарантийный срок хранения изделия составляет 15 лет с момента изготовления при соблюдении условий хранения, установленных для климатического исполнения УХЛ2.1. Сведения о гарантийном сроке эксплуатации, комплекте поставки и наличии отдельных элементов в предоставленных данных отсутствуют.
