Назначение соединителя

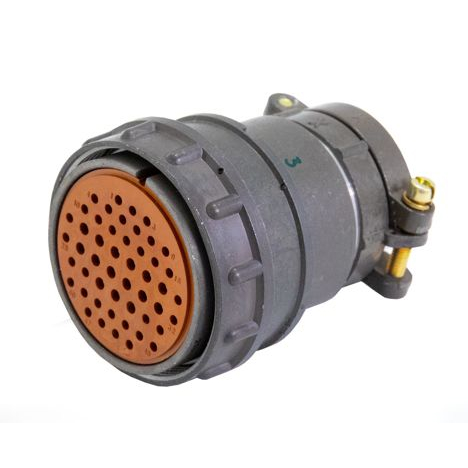

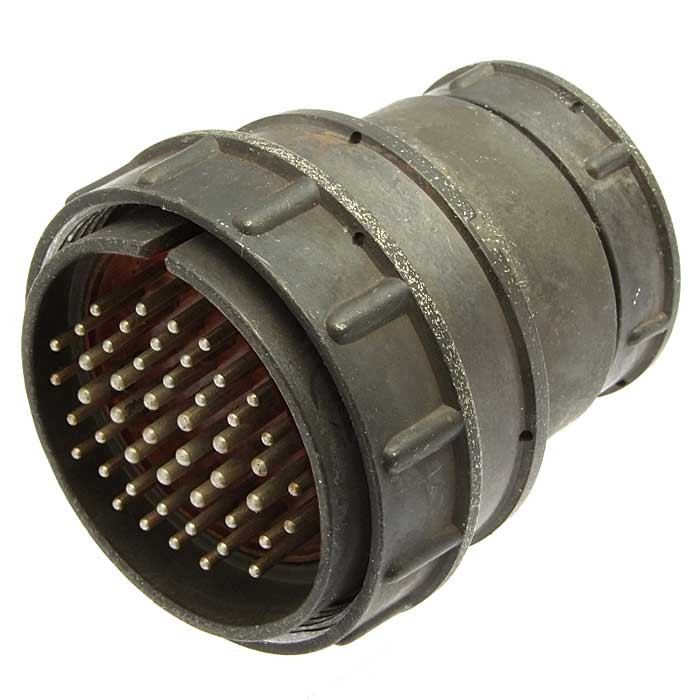

Соединитель 2РМД45КПЭ50Г8В1 представляет собой кабельный разъем низкочастотного негерметичного типа 2РМД. Изделие предназначено для соединения электрических цепей в составе электроники, радиоэлектронной аппаратуры и контрольно-измерительных приборов.

Разъем рассчитан на внутренний монтаж и может применяться как с экранированными, так и с неэкранированными кабелями. Конструкция предусматривает резьбовое соединение, обеспечивающее надежную фиксацию ответных частей и устойчивость к механическим воздействиям.

Технические характеристики

• Артикул: 2101.
• Тип соединителя: 2РМД, низкочастотный, негерметичный.
• Исполнение корпуса: кабельный, обозначение «К».
• Диаметр корпуса: 45 мм.
• Количество контактов: 50.
• Часть соединителя: розетка, обозначение «Г».
• Патрубок: прямой, обозначение «П».
• Вид гайки патрубка: для экранированного кабеля, обозначение «Э».
• Покрытие контактов: серебро, обозначение «В».
• Температурный режим: от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость: до 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Тип монтажа: внутренний.

Расшифровка обозначения

Маркировка 2РМД45КПЭ50Г8В1 содержит сведения о конструкции и исполнении разъема. Каждый символ обозначает определенный параметр.

• 2РМД — тип соединителя;
• 45 — условный размер корпуса;
• К — вид корпуса, кабельный;
• П — вид патрубка, прямой;
• Э — вид гайки патрубка, для экранированного кабеля;
• 50 — количество контактов;
• Г — часть соединителя, розетка;
• 8 — обозначение сочетания контактов;
• В — покрытие контактов, серебро.

Эксплуатационные особенности

Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия разъем может использоваться в оборудовании, эксплуатируемом при значительных перепадах температуры. Теплостойкость изделия составляет до 100 градусов Цельсия.

Максимальное рабочее напряжение до 700 В и частота до 3 МГц позволяют применять соединитель в низкочастотных электрических цепях различного назначения. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение.

Кабельное исполнение корпуса и прямой патрубок упрощают подключение кабелей при внутреннем монтаже. Резьбовая фиксация соединителя помогает сохранять целостность контакта при вибрациях и перемещениях оборудования.

Соединитель 2РМД45КПЭ50Г8В1 востребован в электронике, радиоэлектронной аппаратуре и контрольно-измерительных приборах, где требуется надежное разъемное соединение электрических цепей с количеством контактов 50.
