2РМД45КПЭ50Г8В1: промышленный разъём для надёжных соединений

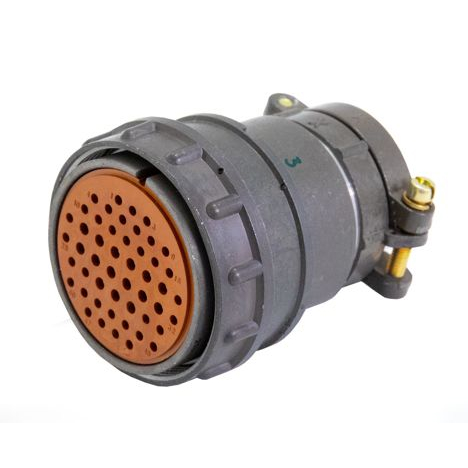

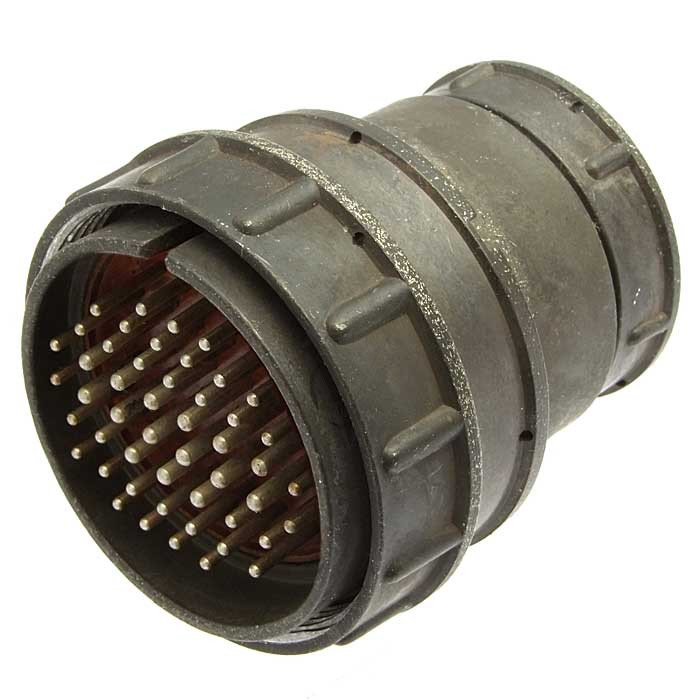

2РМД45КПЭ50Г8В1 — многоконтактный цилиндрический электрический разъём, предназначенный для формирования надёжных разъёмных соединений в промышленном, приборостроительном и специализированном электронном оборудовании. Такие соединители применяют там, где важны устойчивость контакта, механическая прочность корпуса, упорядоченная коммутация большого числа цепей и удобство обслуживания кабельных линий.

Обозначение изделия содержит сведения о его конструктивном исполнении и варианте сочленения. Серия 2РМД относится к отечественным цилиндрическим соединителям, которые используются для подключения жгутов, кабелей, модулей управления, измерительных систем и силовых либо сигнальных цепей. Исполнение 45 указывает на типоразмер корпуса, а маркировка 50Г8 характеризует схему расположения контактов и ключевание, позволяющее снизить риск ошибочного соединения несовместимых частей.

Особенности конструкции

Разъём 2РМД45КПЭ50Г8В1 рассчитан на эксплуатацию в составе стационарного или подвижного оборудования, где соединение должно сохранять электрические параметры при вибрациях, циклических подключениях и воздействии производственной среды.

К ключевым особенностям относятся:

• Цилиндрический корпус, обеспечивающий механическую защиту контактной группы.

• Многоконтактная компоновка для передачи нескольких сигналов или цепей через единый разъём.

• Поляризация и ключевание, исключающие неправильную ориентацию при стыковке.

• Кабельное исполнение, удобное для монтажа в составе жгутов и внешних соединительных линий.

• Конструктивная совместимость с ответной частью соответствующей серии и схемы расположения контактов.

• Возможность применения в аппаратуре автоматики, связи, телемеханики, контроля и управления.

Буква «К» в обозначении обычно связывается с кабельным вариантом разъёма, а индекс «ПЭ» отражает конкретное конструктивное исполнение соединителя. Для точного подбора ответной части необходимо сопоставлять полную маркировку, включая размер корпуса, число и расположение контактов, тип контактов, вариант ключевания и климатическое исполнение.

Где применяется 2РМД45КПЭ50Г8В1

Многоконтактные разъёмы данного типа востребованы в системах, где требуется компактно и надёжно объединить большое количество электрических цепей. Они могут использоваться в следующих задачах:

• Подключение многожильных кабелей к шкафам управления и распределительным устройствам.

• Соединение модулей в измерительных и испытательных комплексах.

• Коммутация цепей датчиков, исполнительных механизмов и устройств автоматики.

• Монтаж кабельных жгутов в транспортном, энергетическом и промышленном оборудовании.

• Подключение блоков питания, управления, сигнализации и контроля.

• Ремонт и модернизация оборудования, использующего унифицированные разъёмные соединения серии 2РМД.

Особенно важна такая конструкция в оборудовании, которое нуждается в периодическом демонтаже, диагностике или замене отдельных узлов. Использование единого многоконтактного соединителя сокращает количество отдельных клеммных соединений и упрощает обслуживание.

На что обратить внимание при подборе

При выборе разъёма 2РМД45КПЭ50Г8В1 недостаточно ориентироваться только на внешнее сходство корпуса. Для обеспечения совместимости следует проверить полное совпадение технических параметров:

Также важно заранее определить назначение каждой контактной позиции и выполнить маркировку проводников. При большом числе цепей ошибка в распайке способна привести к отказу оборудования, поэтому распиновку следует сверять с документацией на конкретную схему соединителя и на подключаемое устройство.

Монтаж и эксплуатация

Качественный монтаж 2РМД45КПЭ50Г8В1 начинается с подготовки кабеля: снятия оболочки на нужную длину, подбора сечения проводов, установки контактов и проверки их надёжной фиксации. Контакты должны быть установлены без перекосов, повреждения изоляции и чрезмерного механического усилия.

После сборки рекомендуется проверить:

• соответствие распайки электрической схеме;

• отсутствие коротких замыканий между соседними цепями;

• надёжность фиксации контактов в изоляторе;

• состояние уплотнений и элементов корпуса;

• правильность сочленения с ответной частью;

• отсутствие натяжения кабеля в зоне ввода.

В процессе эксплуатации разъём необходимо периодически осматривать, особенно при работе оборудования в условиях вибрации, запылённости или частых циклов подключения. При обнаружении ослабленных контактов, повреждений изолятора, следов перегрева или окисления соединение следует обслужить до повторного ввода оборудования в работу.

Итог

Разъём 2РМД45КПЭ50Г8В1 подходит для организации сложных многоконтактных соединений в промышленной и специализированной аппаратуре. Его применение помогает упорядочить кабельную коммутацию, повысить ремонтопригодность систем и обеспечить стабильное соединение электрических цепей.

Для корректного использования особенно важно сопоставлять полную маркировку, контактную схему, тип ответной части и реальные условия эксплуатации. Такой подход позволяет обеспечить совместимость, снизить риск ошибок при монтаже и сохранить надёжность оборудования в течение всего срока службы.
