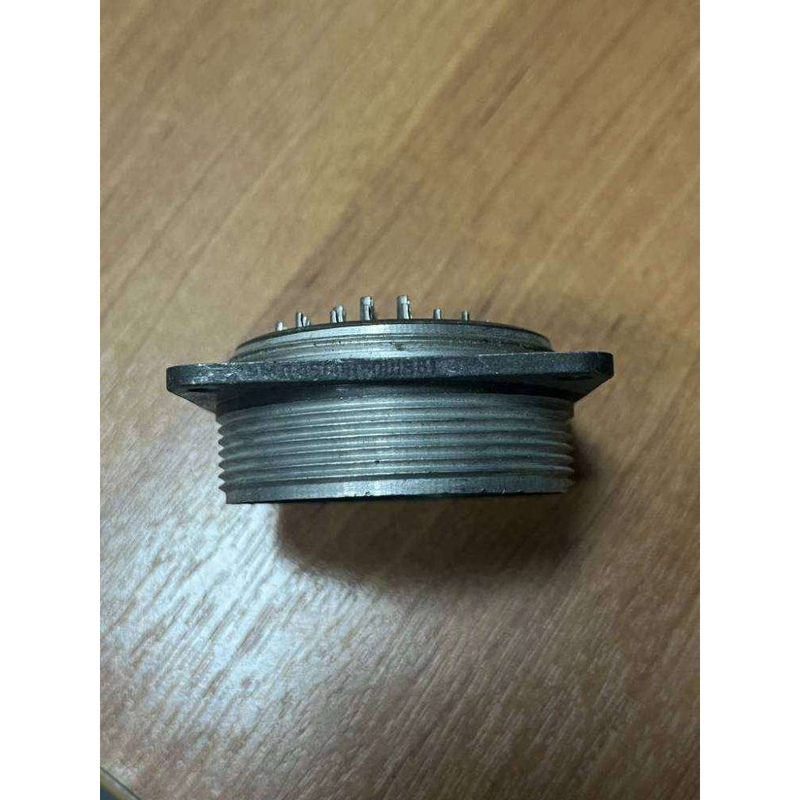

Назначение соединителя 2РМД45БПН50Ш8В1

Соединитель 2РМД45БПН50Ш8В1 представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие относится к категории 2РМД и применяется для внутреннего монтажа в климатическом исполнении УХЛ. Приемка «5» подтверждает, что изделие изготовлено и проверено в соответствии с требованиями, предъявляемыми к данной категории приемки.

Основное назначение соединителя — обеспечение надёжного электрического соединения между блоками, приборами и кабельными линиями внутри оборудования. Конструкция допускает эксплуатацию в широком диапазоне температур и при воздействии факторов, характерных для закрытых отапливаемых и неотапливаемых помещений.

Конструктивные особенности и состав

Соединители серии 2РМД состоят из вилки и розетки, которые могут быть блочными (приборными) или кабельными. Соединение частей выполняется резьбовым сочленением, а одношпоночная поляризация корпусов исключает неправильную стыковку. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и долговечность в условиях частых коммутаций.

Расшифровка обозначения 2РМД45БПН50Ш8В1:

• 2РМД — тип соединителя;
• 45 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой вид патрубка;
• Н — гайка патрубка для неэкранированного кабеля;
• 50 — количество контактов;
• Ш — вилка (часть соединителя);
• 8 — обозначение сочетания контактов;
• В — покрытие контактов серебро;
• 1 — теплостойкость до 100 °С.

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение до 560 В. Сопротивление изоляции составляет не менее 1000 МОм. Ресурс сочленений и расчленений — не менее 500. Рабочая температура эксплуатации — от минус 60 до плюс 100 °С. Минимальная наработка равна 5000 часов, срок сохраняемости — 25 лет.

Применение и правила подбора ответной части

Изделие применяется для внутреннего монтажа в составе приборов, блоков и кабельных сборок. При выборе ответной части необходимо учитывать недопустимость соединения кабельной розетки с кабельной вилкой, а также блочной вилки с аналогичной частью. Для корректной работы подбирается ответная часть, соответствующая типу корпуса и способу монтажа.

Соединитель рассчитан на эксплуатацию в климатическом исполнении УХЛ и обеспечивает стабильную работу в электрических цепях с указанными параметрами. Серебряное покрытие контактов и резьбовое сочленение способствуют надёжной передаче сигнала и питания в течение всего заявленного срока службы.
