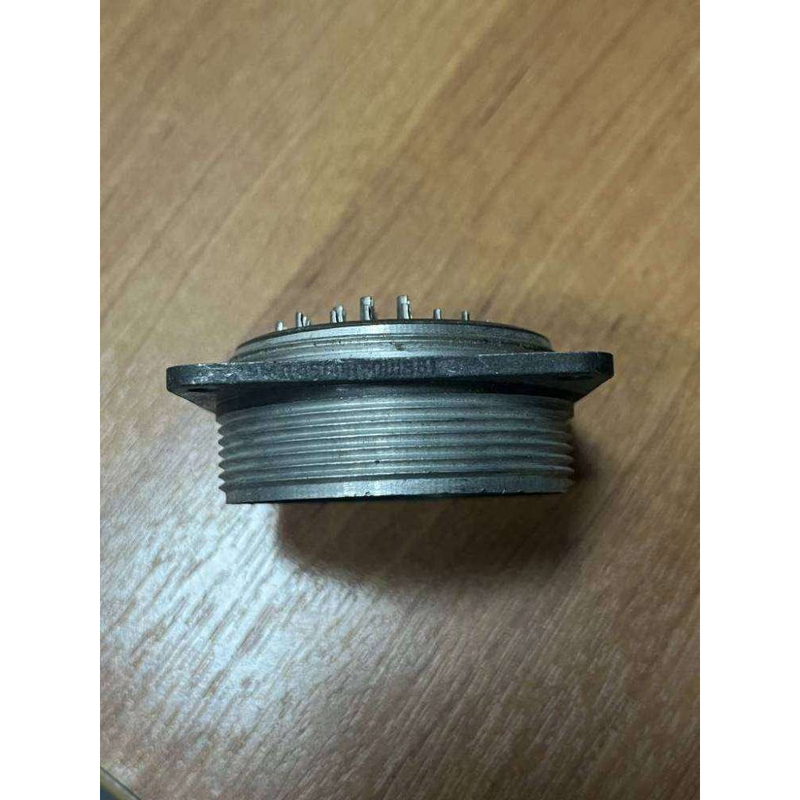

Назначение соединителя 2РМД45БПН50Ш8В1

Соединитель 2РМД45БПН50Ш8В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется для электрического соединения и коммутации цепей при внутреннем монтаже радиоэлектронной аппаратуры общего и специального назначения.

Конструктивно соединитель состоит из двух ответных частей: вилки, которая в маркировке обозначается буквой «Ш», и розетки, обозначаемой буквой «Г». В данном исполнении поставляется вилка, о чём свидетельствует буква «Ш» в обозначении типономинала. Разъём относится к классу негерметичных изделий, то есть не предназначен для работы в условиях прямого воздействия влаги или избыточного давления.

Подтверждённые особенности маркировки 2РМД45БПН50Ш8В1

Обозначение типономинала построено по стандартной схеме и содержит следующие сведения о конструкции и параметрах изделия:

• Тип соединителя — низкочастотный цилиндрический.
• Корпус — приборный, блочный, что обозначено буквой «Б».
• Вид патрубка — прямой, обозначен буквой «П».
• Вид гайки патрубка — для неэкранированного кабеля, обозначен буквой «Н».
• Количество контактов — 50.
• Сочетание контактов — обозначение «8» указывает на конкретное сочетание контактов в данном типономинале.
• Покрытие контактов — серебро, обозначено буквой «В» в маркировке.
• Теплостойкость — до 100 градусов Цельсия, что соответствует индексу «1» в конце обозначения.

Таким образом, все элементы маркировки однозначно описывают конструктивное исполнение, тип присоединяемого кабеля и электрические параметры изделия.

Технические параметры

Максимальное рабочее напряжение соединителя составляет до 560 В или до 700 В в зависимости от типономинала. Сопротивление изоляции — не менее 1000 МОм. Рабочий температурный диапазон охватывает значения от минус 60 до плюс 100 градусов Цельсия, что обеспечивает работоспособность изделия как в условиях низких, так и в условиях повышенных температур.

Минимальная наработка соединителя составляет 5000 часов, а срок сохраняемости достигает 25 лет. Указанные параметры подтверждают пригодность изделия для длительной эксплуатации в составе стационарной и подвижной радиоэлектронной аппаратуры.

Применение и условия монтажа

Соединитель 2РМД45БПН50Ш8В1 применяется для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Он подходит для работы как с экранированными, так и с неэкранированными кабелями при соответствующем выборе концевых гаек патрубков.

Исполнение гайки патрубка «Н» в данном типономинале ориентировано на неэкранированный кабель, что важно учитывать при подборе ответной части и монтаже жгута. Блочный корпус позволяет закреплять соединитель непосредственно на корпусе прибора или блока аппаратуры.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт в течение всего срока службы. Перед установкой следует убедиться в соответствии количества контактов, сочетания контактов и типа присоединительного патрубка требованиям конкретного монтажного проекта.

Ключевые параметры изделия

• Вид изделия — вилка, обозначение «Ш».
• Число контактов — 50.
• Сочетание контактов — «8».
• Покрытие контактов — серебро.
• Корпус — приборный, блочный.
• Патрубок — прямой, гайка для неэкранированного кабеля.
• Теплостойкость — до 100 градусов Цельсия.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000 МОм.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — до 25 лет.

Артикул изделия — 2086, категория — 2РМД. Производитель в предоставленных данных не указан.
