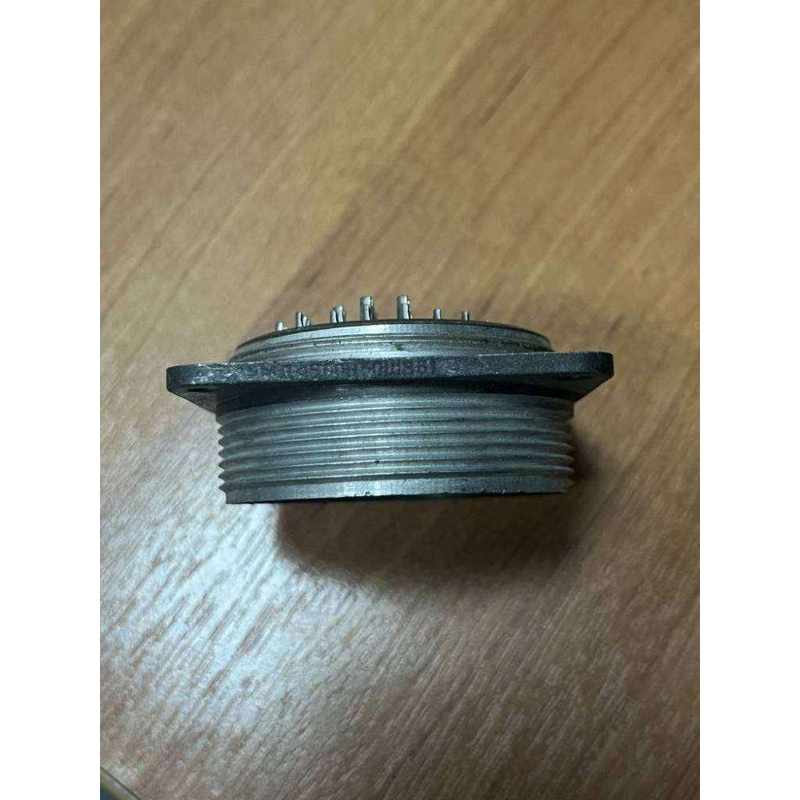

2РМД45БПН50Ш8В1: надежный многоконтактный разъем для промышленной аппаратуры

Разъем 2РМД45БПН50Ш8В1 относится к серии цилиндрических соединителей 2РМД, предназначенных для формирования надежных разъемных электрических соединений в промышленной, транспортной, измерительной и специальной электронной аппаратуре. Конструкция изделия рассчитана на работу в условиях вибраций, механических нагрузок и необходимости многократного соединения кабельных линий.

Особенности конструкции

Маркировка 2РМД45БПН50Ш8В1 указывает на принадлежность изделия к унифицированной серии круглых многоконтактных разъемов. Такие соединители обычно включают вилочную и розеточную части, контактные элементы, корпус, элементы фиксации и уплотнения.

Ключевая особенность разъема — большое количество контактов: исполнение 50Ш8 предполагает контактную часть, рассчитанную на подключение множества электрических цепей в ограниченном монтажном пространстве. Это удобно для систем, где через один разъем необходимо передавать питание, сигналы управления, дискретные команды, данные датчиков или цепи контроля.

Корпус разъема выполнен в цилиндрической форме. Такое решение помогает обеспечить точное взаимное позиционирование контактных групп, устойчивость к механическим воздействиям и удобство монтажа в корпусах оборудования, шкафах автоматики и кабельных сборках.

Применение разъема 2РМД45БПН50Ш8В1

Соединитель 2РМД45БПН50Ш8В1 может применяться в оборудовании, где важны компактность, надежность и высокая плотность межсоединений:

• системах промышленной автоматики;

• измерительных комплексах и испытательных стендах;

• устройствах управления электроприводами;

• телеметрических и контрольно-диагностических системах;

• транспортном и специальном оборудовании;

• кабельных жгутах с большим числом сигнальных цепей;

• распределительных и коммутационных устройствах;

• аппаратуре, работающей при вибрации и переменных механических нагрузках.

Наличие многоконтактной вставки позволяет сократить количество отдельных разъемов на панели оборудования. В результате упрощается кабельная разводка, снижается вероятность ошибок при подключении и повышается удобство технического обслуживания.

На что обратить внимание при подборе

При использовании разъема 2РМД45БПН50Ш8В1 важно сверять не только основную маркировку, но и все параметры конкретного исполнения. Для правильной совместимости необходимо учитывать:

• тип ответной части разъема;

• расположение и количество контактов;

• назначение контактов в электрической схеме;

• сечение и тип подключаемого провода;

• способ монтажа: кабельный, приборный или панельный;

• требования к защите от пыли, влаги, вибрации и внешних воздействий;

• допустимые электрические нагрузки для контактов;

• температурные условия эксплуатации;

• требования к экранированию кабельной линии.

Особое значение имеет схема распайки контактов. Даже при внешнем сходстве соединителей несовпадение контактной формулы, ключевания или расположения цепей способно привести к невозможности соединения либо к ошибкам при подключении оборудования.

Преимущества серии 2РМД

Разъемы серии 2РМД востребованы благодаря сочетанию механической прочности, высокой плотности контактов и удобства применения в сложных электротехнических системах. Для исполнения 2РМД45БПН50Ш8В1 характерны следующие практические преимущества:

• компактное размещение большого числа электрических цепей;

• надежная фиксация сопрягаемых частей;

• удобство формирования кабельных жгутов;

• унифицированная цилиндрическая конструкция;

• пригодность для приборостроения и промышленной электроники;

• возможность упорядочить монтаж и обслуживание многожильных кабелей;

• снижение числа отдельных точек подключения в оборудовании.

Итог

2РМД45БПН50Ш8В1 — это многоконтактный цилиндрический разъем для создания надежных соединений в аппаратуре с большим числом сигнальных и силовых цепей. Он подходит для применения в автоматизации, измерительной технике, системах управления и сложных кабельных сборках. При проектировании или ремонте оборудования необходимо тщательно сопоставлять маркировку, контактную формулу, ответную часть и электрическую схему подключения, чтобы обеспечить корректную и безопасную работу соединения.
