Назначение соединителя

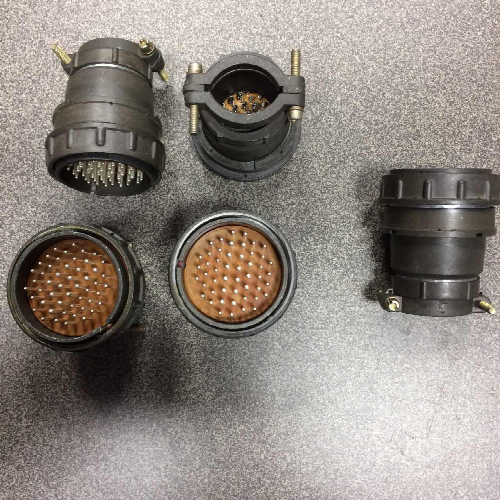

Соединитель 2РМД45БПН50Г8В1 «5» представляет собой блочную негерметичную розетку цилиндрического низкочастотного разъёма серии 2РМД. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе аппаратуры военного и промышленного назначения. Розетка применяется в паре с ответной частью типа «вилка» соответствующего типоразмера и служит для электрического соединения блоков, панелей и кабельных сборок внутри устройств.

Артикул изделия — 20093, категория — 2РМД. Производитель в предоставленных данных не указан.

Расшифровка обозначения

В обозначении 2РМД45БПН50Г8В1 «5» принята стандартная для серии 2РМД структура записи:

• 2РМД — серия цилиндрических низкочастотных разъёмов.
• 45 — размер корпуса, диаметр посадочного отверстия около 45 мм.
• Б — блочный (панельный) корпус.
• ПН — панельная негерметичная розетка.
• 50 — общее количество контактов в ответной части.
• Г8 — вариант сочетания контактов, восьмипроводная схема комплектации.
• В1 — климатическое исполнение В1, всеклиматическое, категория размещения 1.
• «5» — суффикс, указывающий на вариант исполнения или модификацию внутри серии, например особенности монтажа или патрубка. В характеристиках VirtueMart этот параметр отражён как приёмка «5».

Технические особенности

Тип соединителя — цилиндрический низкочастотный, негерметичный, блочный. Общее количество контактов составляет 50, при этом предусмотрены комбинации контактов по схеме Г8. Монтаж панельный: розетка встраивается в панель или корпус аппаратуры, внутренний монтаж выполняется со стороны присоединительных проводников.

Рабочее напряжение достигает 560 В постоянного или переменного тока. Суммарная токовая нагрузка обычно не превышает 260 А, а длительно допустимый ток на один контакт зависит от диаметра контакта 1,5 или 2 мм и в типовых вариантах серии 2РМД лежит в диапазоне порядка 5–7,5 А. Сопротивление контактов — не более нескольких миллиом, обычно порядка 5 мОм в сумме по цепям.

Корпус металлический, блочный, с резьбовым соединением ланцугового или гайкового типа. Контакты, как правило, имеют покрытие «серебро» либо «золото–серебро», что обеспечивает низкое переходное сопротивление, стабильность контактирования и коррозионную стойкость.

Условия эксплуатации

Соединитель рассчитан на работу в широком температурном диапазоне: примерно от минус 60 °C до плюс 100 °C при исполнениях В1 и В2, с кратковременными сменами температур до плюс 180 °C. Допустимая влажность достигает 98 % при температуре 35–40 °C. Климатическое исполнение В1 предполагает всеклиматическое применение как на открытом воздухе, так и в помещениях.

По механическим нагрузкам изделие выдерживает многократные сочленения и расчленения, до нескольких сотен операций, а также линейные ускорения и ударные перегрузки на уровне нескольких тысяч метров на секунду в квадрате.

Применение

Розетка 2РМД45БПН50Г8В1 «5» используется как розеточная блочная часть в составе разъёмов типа вилка–розетка серии 2РМД. Она встраивается в корпус или панель аппаратуры и обеспечивает электрическое соединение цепей постоянного и переменного тока в блоках военного и промышленного назначения, где требуются цилиндрические низкочастотные соединители с панельным монтажом, повышенной стойкостью к климатическим и механическим воздействиям.
