Назначение соединителя 2РМД45БПН50Г8В1

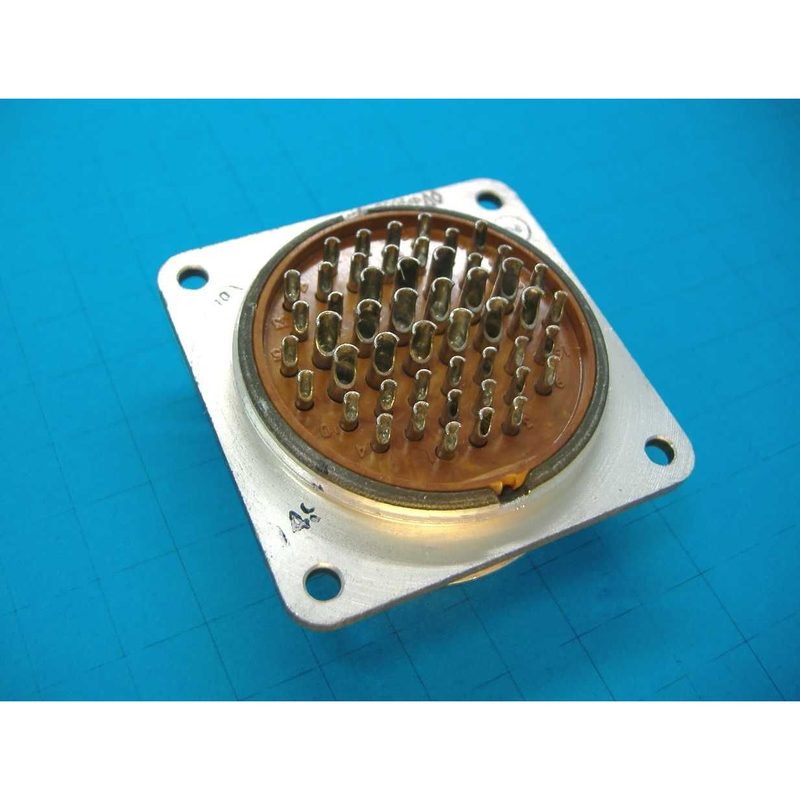

2РМД45БПН50Г8В1 — цилиндрический низкочастотный негерметичный соединитель серии 2РМД, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 или 700 В в зависимости от конкретных условий эксплуатации.

Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Конструкция рассчитана на многократное сочленение и расчленение в процессе эксплуатации, обслуживания и замены блоков.

Подтверждённые технические особенности

Маркировка 2РМД45БПН50Г8В1 построена по стандартной схеме обозначений серии 2РМД и содержит сведения о типе, размере корпуса, виде корпуса, патрубка, количестве контактов и части соединителя.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 45 мм.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 50.
• Часть соединителя: розетка.
• Обозначение сочетания контактов: 8.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.

Условия эксплуатации

Климатическое исполнение изделия — УХЛ по ГОСТ 15150-69. Рабочие температуры лежат в диапазоне от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать соединитель в аппаратуре, работающей в широком спектре климатических условий.

Минимальная наработка составляет не менее 1000 часов. Максимальное количество сочленений-расчленений — до 500 раз. Соединитель является негерметичным, поэтому при монтаже следует учитывать требования к влагозащите конкретного изделия.

Конструкция и совместимость

Соединитель состоит из двух частей: розетки и вилки, которые могут быть как блочными, так и кабельными. В данном исполнении поставляется розетка с блочным (приборным) корпусом условного размера 45 мм и прямым патрубком под неэкранированный кабель.

Соединение выполняется только между кабельным и блочным разъёмом, то есть для получения рабочего контакта необходимо сочленить блочную часть с кабельной частью соответствующего типоразмера и сочетания контактов. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и надёжность электрического контакта в течение всего срока службы.

Применение в аппаратуре

Благодаря 50 контактам и блочному исполнению корпуса соединитель подходит для монтажа на приборных панелях и в блоках радиоэлектронной аппаратуры, где требуется компактное подключение кабельного жгута к прибору. Прямой патрубок упрощает ввод неэкранированного кабеля и фиксацию его гайкой.

Перед применением следует убедиться в совместимости ответной части по условному размеру корпуса, виду корпуса, количеству и сочетанию контактов, а также по условиям эксплуатации конкретного изделия.
