Назначение разъёма 2РМД45БПН50Г8В1

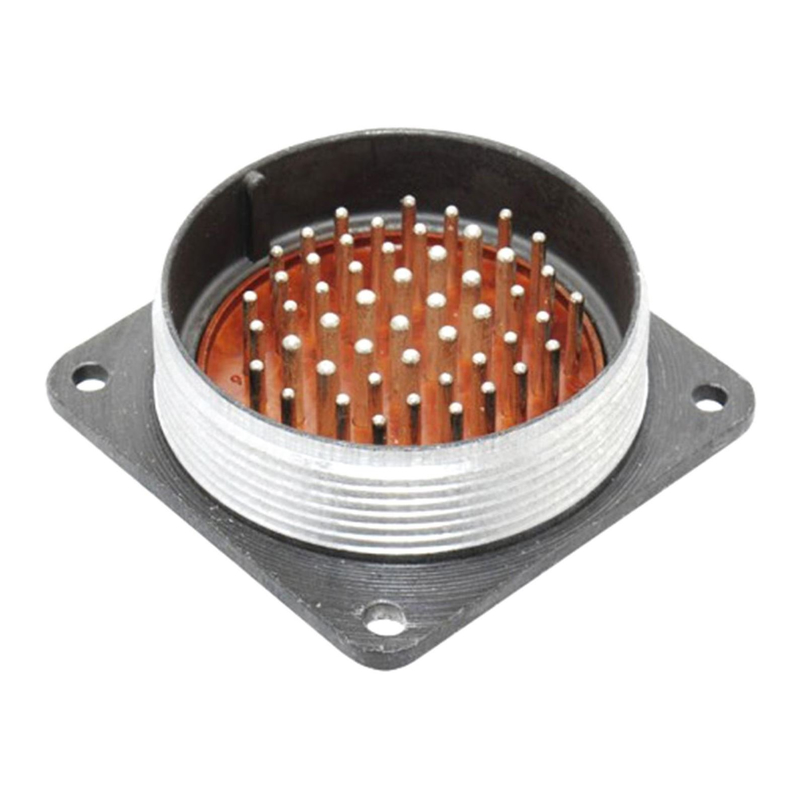

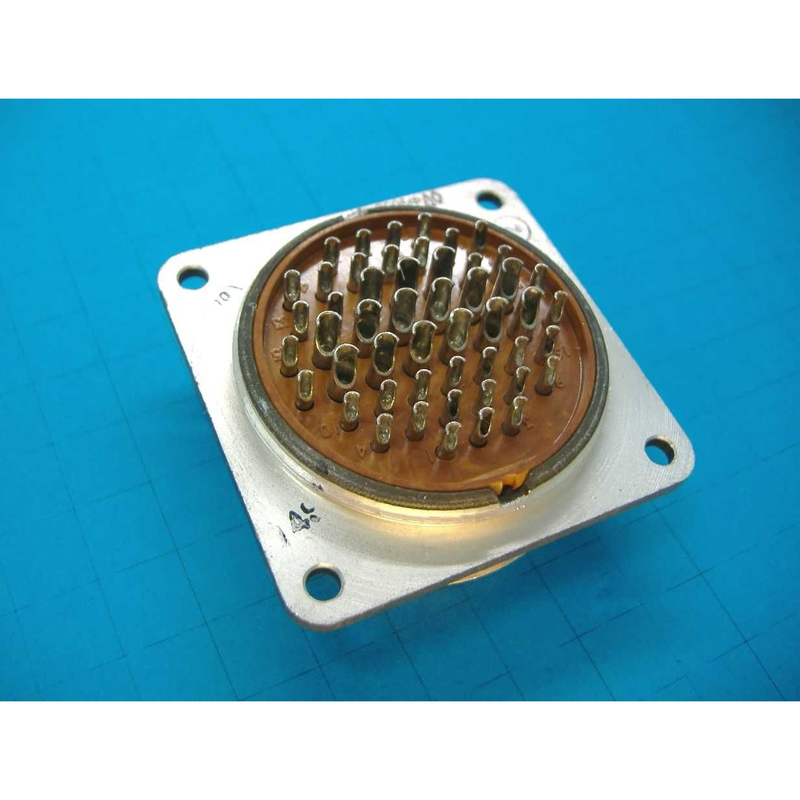

Разъём 2РМД45БПН50Г8В1 представляет собой блочную (приборную) розетку с прямым патрубком, предназначенную для соединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное механическое и электрическое соединение.

Артикул позиции — 2081, категория — 2РМД. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует.

Подтверждённые особенности и технические характеристики

Приведённые ниже параметры взяты из имеющегося описания товара и не дополнены предположениями.

• Тип соединителя: 2РМД — негерметичный низкочастотный.
• Условный размер корпуса: 45.
• Количество контактов: 50.
• Покрытие контактов: серебро, что соответствует обозначению «В» в маркировке.
• Теплостойкость: до 100 °C.
• Максимальное рабочее напряжение: 560 В или 700 В в зависимости от типа номинала.
• Максимальная рабочая частота: до 3 МГц.

В маркировке изделия отражены его ключевые признаки: серия 2РМД, размер корпуса 45, число контактов 50, серебряное покрытие контактов и исполнение розетки с прямым патрубком. Розетка обозначена буквой «Г».

Конструкция и принцип соединения

Разъём состоит из двух частей: розетки и вилки. В данном исполнении поставляется розетка. Для обеспечения надёжного соединения предусмотрена резьбовая фиксация, которая предотвращает случайное разъединение в процессе эксплуатации.

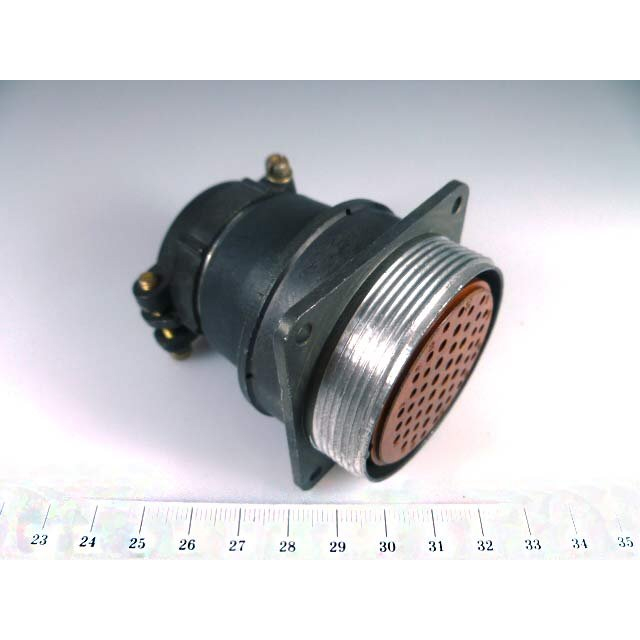

Конструкция относится к блочному (приборному) исполнению с прямым патрубком, что определяет способ монтажа и подводки кабеля. Негерметичное исполнение и низкочастотный характер серии задают область применения изделия.

Область применения

Разъёмы серии 2РМД широко используются в радиоэлектронной аппаратуре, где требуется надёжное и устойчивое соединение электрических цепей. Они могут быть установлены как в кабельных, так и в блочных исполнениях, что делает их универсальными для различных применений.

Модель 2РМД45БПН50Г8В1 подходит для эксплуатации в составе узлов и блоков, рассчитанных на рабочее напряжение до 560 В или 700 В и частоты до 3 МГц, с учётом теплостойкости до 100 °C.

Дополнительные особенности

Разъёмы серии 2РМД имеют различные конструктивные исполнения и могут быть адаптированы под специфические требования пользователя. Например, существуют варианты с экранированными или неэкранированными кабелями, а также с различными типами гайки патрубка.

Таким образом, 2РМД45БПН50Г8В1 представляет собой надёжное решение для соединения электрических цепей в сложных условиях эксплуатации. Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют и в описании не приводятся.
