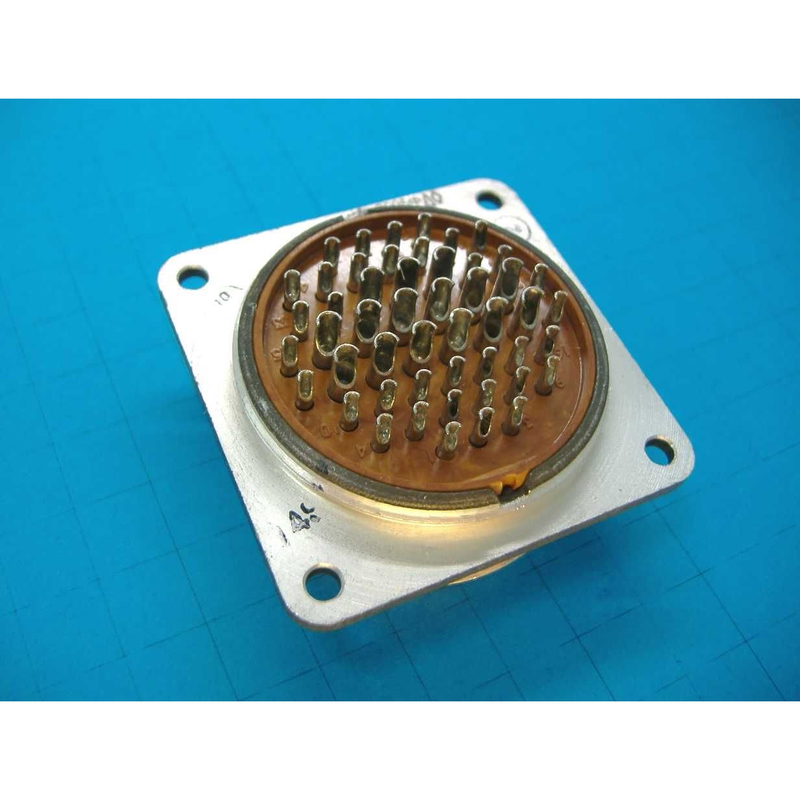

Назначение соединителя 2РМД45БПН50Г8В1

Соединитель 2РМД45БПН50Г8В1 относится к серии цилиндрических низкочастотных негерметичных разъёмов 2РМД. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии вибраций, перепадов температуры и других эксплуатационных нагрузок.

Конструкция соединителя рассчитана на работу в составе блочной (приборной) аппаратуры: розетка устанавливается на корпусе прибора или блока, а ответная часть подключается со стороны кабельной сети. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги или повышенного давления, однако допускает эксплуатацию в отапливаемых и неотапливаемых помещениях, под навесом и в других условиях, где исключено прямое попадание воды на контакты.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД45БПН50Г8В1 содержит полную информацию о типе, размерах и исполнении изделия. Каждый элемент обозначения имеет строго определённое значение:

• 2РМД — тип соединителя: цилиндрический низкочастотный негерметичный.
• 45 — условный размер корпуса, равный 45 мм.
• Б — вид корпуса: блочный (приборный).
• П — вид патрубка: прямой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 50 — количество контактов.
• Г — часть соединителя: розетка.
• 8 — обозначение сочетания контактов.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 градусов Цельсия.

Сочленение частей соединителя резьбовое, что обеспечивает плотный и устойчивый контакт, исключающий самопроизвольное разъединение при вибрации. Поляризация одношпоночная: шпонка на корпусе prevents неправильную стыковку и гарантирует единственно верное взаимное положение розетки и вилки. Корпус изготовлен из специального алюминиевого сплава АЛ-11, который сочетает лёгкость с достаточной механической прочностью. Изолятор выполнен из пресс-материала АГ-4 — армированного стекловолокном материала, обладающего высокими электроизоляционными свойствами и стойкостью к нагреву.

Технические характеристики

Электрические и эксплуатационные параметры соединителя 2РМД45БПН50Г8В1 подтверждают его пригодность для использования в ответственных цепях радиоэлектронной аппаратуры. Максимальное рабочее напряжение составляет до 560 В, при этом в отдельных условиях эксплуатации допускается работа при напряжении до 700 В. Токовая нагрузка на контакты достигает 50 А, что позволяет коммутировать достаточно мощные цепи питания и управления.

Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм, что обеспечивает минимальные утечки и высокую электрическую прочность изоляции. Интервал рабочих температур простирается от минус 60 до плюс 100 градусов Цельсия, что соответствует исполнению с теплостойкостью 1. Серебряное покрытие контактов снижает переходное сопротивление, повышает коррозионную стойкость и стабильность контактного соединения при длительной эксплуатации и циклических изменениях температуры.

Применение и условия эксплуатации

Соединители серии 2РМД с условным размером корпуса 45 мм и 50 контактами востребованы в тех случаях, когда необходимо передать большое количество сигналов и питающих напряжений через один разъёмный узел. Типичные области применения — блоки и стойки радиоэлектронной аппаратуры, пульты управления, измерительные приборы, системы связи и автоматики. Розетка блочного исполнения монтируется на приборной панели, а кабельная часть подключается с помощью резьбовой гайки патрубка, рассчитанной на неэкранированный кабель.

При монтаже следует учитывать негерметичное исполнение соединителя и предусматривать защиту от прямого воздействия влаги и агрессивных сред. Резьбовое сочленение требует периодической проверки затяжки при эксплуатации в условиях вибрации. Одношпоночная поляризация упрощает сборку и исключает ошибки при подключении ответных частей. Сочетание алюминиевого сплава АЛ-11 и пресс-материала АГ-4 обеспечивает стойкость корпуса и изолятора к умеренному нагреву, ударам и вибрационным нагрузкам в пределах заявленного температурного диапазона.

Таким образом, 2РМД45БПН50Г8В1 представляет собой многофункциональный цилиндрический разъём блочного типа с 50 серебрёными контактами, рассчитанный на ток до 50 А и напряжение до 560 В. Изделие подходит для комплектования ответственных узлов радиоэлектронной аппаратуры и обеспечивает надёжную коммутацию при температурах от минус 60 до плюс 100 градусов Цельсия.
