Назначение

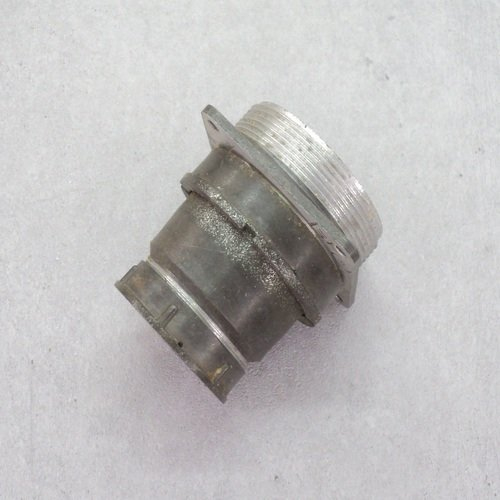

Соединитель 2РМД45БПЭ50Ш8В1 представляет собой цилиндрический низкочастотный негерметичный разъем для объемного монтажа с резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Допустимое рабочее напряжение составляет 560 В или 700 В.

Разъем относится к серии 2РМД и используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Артикул изделия — 2091.

Конструктивные особенности

Соединитель имеет блочное приборное исполнение с прямым патрубком. Гайка патрубка рассчитана на применение с экранированным кабелем. Условный размер корпуса — 45. Климатическое исполнение — негерметичное УХЛ2.1 по ГОСТ 15150-69.

• Количество контактов: 50.
• Часть соединителя: вилка.
• Вид корпуса: блочный, приборный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Сочетание контактов: контакты диаметром 1,5 мм и 2,0 мм.
• Покрытие контактов: серебро.

Контактная группа

Контактная часть включает 50 контактов с серебряным покрытием. В конструкции предусмотрены контакты двух диаметров — 1,5 мм и 2,0 мм, что соответствует обозначению сочетания контактов данного разъема.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: не более 5 А.
• Максимальная общая токовая нагрузка: не более 260 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая частота: до 3 МГц.
• Рабочее напряжение: 560 В или 700 В.

Механические и эксплуатационные характеристики

• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Теплостойкость: до 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц.
• Механический удар: одиночный до 5000 м/с², многократный до 1000 м/с².
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Применение

Соединители серии 2РМД, к которой относится модель 2РМД45БПЭ50Ш8В1, широко применяются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Разъем предназначен для построения разъемных электрических соединений с экранированным кабелем в стационарной аппаратуре с ограниченным числом циклов сочленения.

Блочное приборное исполнение позволяет закреплять вилку на корпусе устройства, а резьбовая фиксация обеспечивает удержание ответной части при эксплуатации. Изделие подходит для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 В или 700 В.
