Назначение

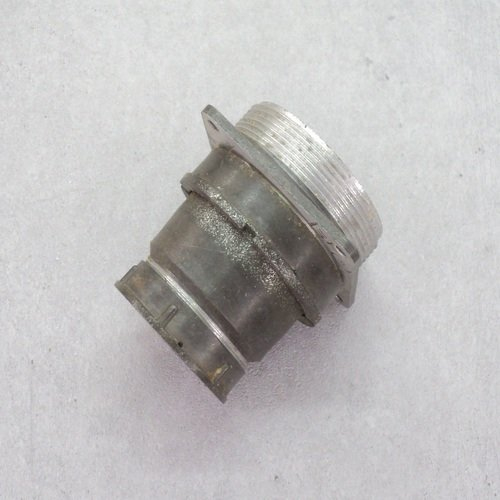

Соединитель 2РМД45БПЭ50Ш8В1 (артикул 2090) относится к категории 2РМД и представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа. Устройство применяется для соединения и разъединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. В зависимости от типономинала разъем рассчитан на напряжение 560 В или 700 В.

Разъем имеет резьбовую фиксацию, обеспечивающую надежное механическое соединение ответных частей. Корпус выполнен в блочном (приборном) исполнении, патрубок прямой, а концевая гайка патрубка предназначена для экранированного кабеля.

Конструктивные особенности

Основные технические параметры соединителя:

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 45.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 50.
• Сочетание контактов: контакты диаметром 1,5 мм и 2,0 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Способ монтажа: объемный, с помощью пайки.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.

Использование серебряного покрытия контактов способствует стабильности электрического сопротивления и защите от окисления в пределах допустимых температурных режимов. Наличие контактов двух диаметров позволяет адаптировать разъем под различные токовые нагрузки и сечения подключаемых проводников.

Применение

Соединитель предназначен для применения в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Конструкция с гайкой для экранированного кабеля допускает подключение как экранированных, так и неэкранированных кабелей — выбор определяется конкретным видом концевой гайки патрубка и условиями монтажа.

Резьбовая фиксация и блочное исполнение корпуса позволяют устанавливать разъем на приборные панели, шасси и корпуса оборудования. Объемный монтаж пайкой дает возможность надежного присоединения проводников к контактам при проведении сборочных и ремонтных работ.

Гарантийные условия

Производителем установлены следующие гарантийные показатели:

• Гарантийный срок хранения — 15 лет.
• Гарантийная наработка — 1000 часов во всех режимах и условиях, допускаемых техническими условиями.

Эти параметры подтверждают длительный срок сохранения работоспособности соединителя при соблюдении правил хранения, монтажа и эксплуатации.
