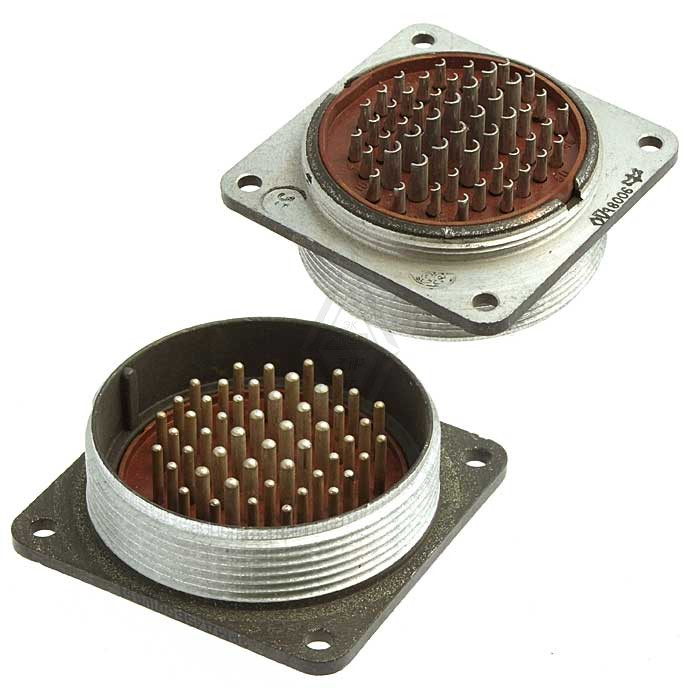

Назначение соединителя 2РМД45Б50Ш8В1

Соединитель 2РМД45Б50Ш8В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к категории приборных соединителей, применяемых для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения.

Основное назначение данного соединителя — обеспечение надёжного электрического контакта между блоками, модулями и узлами аппаратуры, а также между аппаратурой и присоединяемыми кабелями или жгутами проводов. Разъём позволяет выполнять многократное сочленение и расчленение без потери качества контактных соединений.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его конструкции и характеристиках. Все параметры подтверждены данными каталога.

• Тип соединителя: 2РМД — низкочастотный цилиндрический негерметичный разъём.
• Условный размер корпуса: 45 миллиметров.
• Вид корпуса: Б — блочный (приборный), предназначенный для монтажа на панели или в составе блока аппаратуры.
• Количество контактов: 50 штук.
• Часть соединителя: Ш — вилка.
• Обозначение сочетания контактов: 8 — сочетание контактов диаметром 1,5 миллиметра и диаметром 2 миллиметра.
• Покрытие контактов: В — серебрение контактной поверхности.

Таким образом, 2РМД45Б50Ш8В1 — это вилка приборного исполнения с пятьюдесятью контактами двух типоразмеров и серебряным покрытием контактных пар.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждаются справочными данными на изделия серии 2РМД.

• Максимальное рабочее напряжение: до 560 вольт (в отдельных источниках указано значение до 700 вольт).
• Токовая нагрузка на контакт диаметром 1,5 миллиметра: до 5 ампер.
• Токовая нагрузка на контакт диаметром 2,0 миллиметра: до 7,5 ампера.
• Сопротивление электрического контакта для контактов диаметром 1,5 миллиметра: не более 2,5 миллиома.
• Сопротивление электрического контакта для контактов диаметром 2,0 миллиметра: не более 1,6 миллиома.
• Сопротивление изоляции в нормальных условиях: не менее нескольких тысяч мегаом.
• Теплостойкость: до 100 градусов Цельсия.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: от нескольких сотен часов при определённом количестве циклов сочленения и расчленения.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации. Сочетание контактов двух диаметров позволяет одновременно коммутировать силовые и сигнальные цепи в рамках одного соединителя.

Применение и условия эксплуатации

Соединители 2РМД45Б50Ш8В1 применяются для внутреннего монтажа в электротехнических, радиоэлектронных и контрольно-измерительных приборах. Они подходят как для экранированных, так и для неэкранированных кабелей и проводов, что делает их универсальным решением для построения кабельных сборок и межблочных соединений.

Конструкция корпуса блочного типа позволяет закреплять вилку непосредственно на приборной панели или в составе блока, обеспечивая удобство эксплуатации и обслуживания аппаратуры. Благодаря широкому диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия соединитель может использоваться в аппаратуре, работающей в жёстких климатических условиях.

Изделие относится к негерметичным соединителям, поэтому его применение предполагается в условиях, где не требуется полная защита от влаги и агрессивных сред. При соблюдении правил монтажа и эксплуатации соединитель обеспечивает надёжную и долговременную работу электрических цепей.

Краткое резюме

2РМД45Б50Ш8В1 — цилиндрическая низкочастотная негерметичная вилка приборного исполнения с 45-миллиметровым корпусом, 50 контактами диаметром 1,5 и 2 миллиметра и серебряным покрытием. Изделие рассчитано на рабочее напряжение до 560 вольт, токовую нагрузку до 5 и 7,5 ампера в зависимости от диаметра контакта и эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
