Назначение соединителя 2РМД45Б50Ш8В1

Соединитель 2РМД45Б50Ш8В1 относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный разъем. Его основное назначение — соединение и разъединение электрических цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Модель предназначена для внутреннего монтажа в составе радиоэлектронной аппаратуры. В зависимости от исполнения соединители этой серии могут использоваться как блочные (приборные), так и кабельные. Резьбовое сочленение обеспечивает надежную фиксацию ответных частей, а одношпоночная поляризация корпусов исключает неправильное подключение.

Расшифровка обозначения 2РМД45Б50Ш8В1

Маркировка изделия содержит ключевую информацию о его конструкции и параметрах. Ниже приведена расшифровка отдельных элементов обозначения.

• 2РМД — тип соединителя: низкочастотный цилиндрический негерметичный.
• 45 — условный размер корпуса, 45 мм.
• Б — вид корпуса: блочный (приборный).
• 50 — количество контактов.
• Ш — часть соединителя: вилка.
• 8 — обозначение сочетания контактов: контакты диаметром 1,5 мм и 2 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 градусов Цельсия.

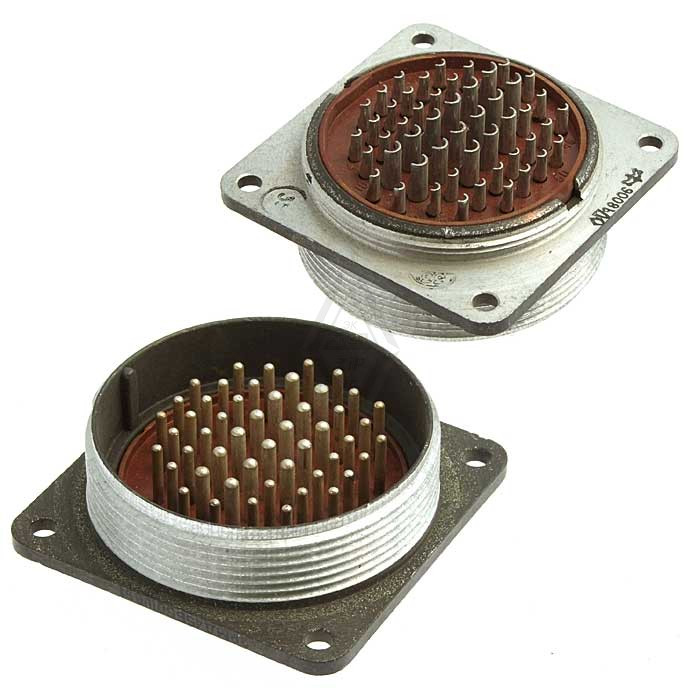

Таким образом, рассматриваемое изделие — это приборная вилка с 50 контактами, серебряным покрытием контактной части и условным размером корпуса 45 мм.

Подтвержденные технические характеристики

Для соединителя 2РМД45Б50Ш8В1 заявлены следующие электрические и эксплуатационные параметры. Значения по отдельным пунктам могут отличаться в зависимости от источника, поэтому ниже указаны встречающиеся варианты.

• Максимальное рабочее напряжение — до 560 В, в некоторых источниках указано до 700 В.
• Максимальная токовая нагрузка на контакт: для контактов диаметром 1,5 мм — 5 А, для контактов диаметром 2,0 мм — 7,5 А.
• Сопротивление изоляции — не менее 5000 МОм, в отдельных источниках указано не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — от 1000 до 5000 часов в зависимости от условий эксплуатации.
• Срок сохраняемости — до 25 лет.

Приведенные значения отражают общие для серии 2РМД параметры и позволяют оценить применимость изделия в конкретном проекте. Совместимость с ответными частями определяется типом соединителя, условным размером корпуса, количеством и сочетанием контактов.

Применение и особенности монтажа

Соединители 2РМД45Б50Ш8В1 применяются для внутреннего монтажа в радиоэлектронной аппаратуре. Конструкция допускает исполнение в блочном (приборном) и кабельном вариантах, что расширяет область использования изделия в составе различных устройств.

К особенностям серии относятся резьбовое сочленение и одношпоночная поляризация корпусов. Эти решения упрощают сборку и снижают риск ошибки при подключении. Соединители подходят для монтажа как с экранированными, так и с неэкранированными кабелями.

Покрытие контактов может быть серебряным или золотым; в данном исполнении применено серебрение. При подборе ответной части необходимо учитывать тип соединителя, размер корпуса, число контактов и их сочетание, а также условия эксплуатации, включая рабочий диапазон температур и требуемые токовые нагрузки.

Изделие рассчитано на длительный срок сохраняемости — до 25 лет, что важно при комплектовании складских запасов и формировании ремонтных комплектов. Перед установкой рекомендуется проверять состояние контактов и целостность корпуса, а сочленение выполнять в соответствии с поляризацией корпусов.

Ключевые сведения о товаре

• Название: 2РМД45Б50Ш8В1.
• Артикул: 2076.
• Категория: 2РМД.
• Производитель: не указано.
• Тип: низкочастотный цилиндрический негерметичный соединитель.
• Часть соединителя: вилка.
• Количество контактов: 50.
• Условный размер корпуса: 45 мм.
• Вид корпуса: блочный (приборный).
• Покрытие контактов: серебро.

Указанные сведения позволяют однозначно идентифицировать изделие и подобрать его для задач соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.
