Соединитель 2РМД45Б50Ш8В1: надежное решение для многоконтактных электрических цепей

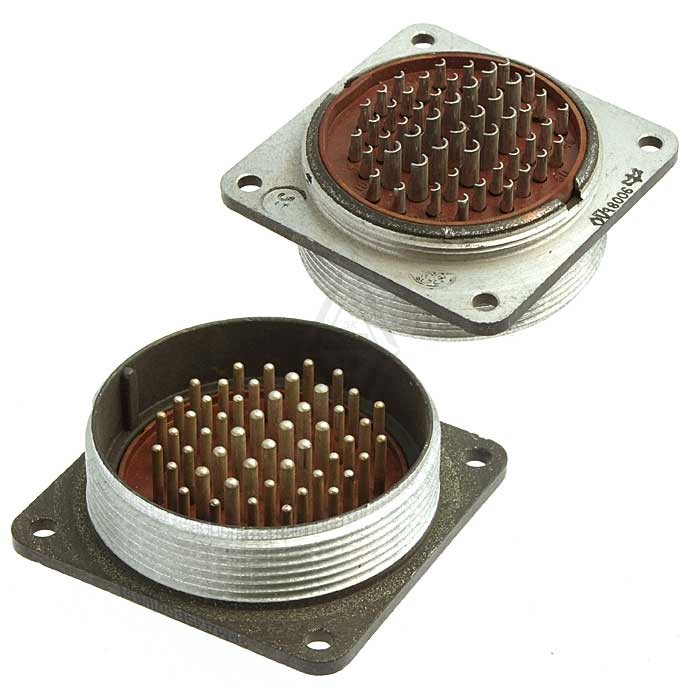

2РМД45Б50Ш8В1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМД, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Исполнение рассчитано на внутренний объемный монтаж и обеспечивает стабильное разъемное соединение большого числа проводников.

Конструкция изделия включает 50 контактов и блочный корпус. В маркировке буква «Ш» обозначает вилку, «В» — серебряное покрытие контактов, а индекс «1» указывает на теплостойкое исполнение с рабочей температурой до +100 °C.

Расшифровка маркировки

Обозначение 2РМД45Б50Ш8В1 содержит ключевые сведения о конструкции и назначении соединителя:

Такое обозначение позволяет заранее определить совместимость компонента с ответной частью, способом установки, схемой разводки и условиями эксплуатации.

Технические особенности

Соединитель 2РМД45Б50Ш8В1 рассчитан на работу в цепях с частотой до 3 МГц. Для типономиналов серии указываются максимальные рабочие напряжения 560 или 700 В — конкретное значение следует сверять с конструкторской и эксплуатационной документацией на применяемое исполнение.

К основным особенностям относятся:

• 50-контактная компоновка для подключения сложных электрических жгутов и многоканальных цепей

• Резьбовое сочленение, предотвращающее случайное разъединение при вибрационных и механических воздействиях

• Серебряное покрытие контактов, способствующее формированию надежного электрического контакта

• Цилиндрический корпус условного размера 45

• Негерметичное исполнение для внутренней установки в аппаратуре и корпусах оборудования

• Объемный монтаж контактов пайкой

• Одношпоночная поляризация, исключающая неправильную ориентацию вилки и розетки при соединении

• Применение с экранированными и неэкранированными кабелями — в зависимости от исполнения ответной кабельной части.

Применение разъема 2РМД45Б50Ш8В1

Многоконтактная вилка 2РМД45Б50Ш8В1 применяется там, где необходимо организовать компактное, разборное и устойчивое к эксплуатационным нагрузкам соединение между блоками оборудования. Серия 2РМД используется в узлах радиоэлектронной аппаратуры общего и специального назначения.

Типичные области применения:

• Приборные панели, шкафы управления и стойки автоматики

• Измерительные комплексы и испытательное оборудование

• Системы связи, телеметрии и передачи сигналов

• Промышленная электроника и контрольно-измерительные устройства

• Электротехнические комплексы с большим количеством цепей управления, питания и сигнализации

• Аппаратура, эксплуатируемая в условиях вибрации, температурных перепадов и повышенной влажности в пределах требований документации

Что учитывать при подборе

Для корректного применения 2РМД45Б50Ш8В1 важно проверить совместимость с ответной розеткой по серии, размеру корпуса, количеству контактов, контактной схеме «8» и поляризации. Также следует сопоставить электрические параметры отдельных цепей с допустимой токовой нагрузкой и напряжением конкретного типономинала.

При проектировании соединения необходимо учитывать способ крепления блочной вилки, посадочные размеры, маршрут кабельного жгута, требования к экранированию и условия окружающей среды. Согласно приведенным данным, для данного исполнения указываются 50 контактов, рабочий температурный диапазон от −60 до +100 °C, не менее 500 сочленений-расчленений и сопротивление изоляции не менее 1000 МОм; окончательные параметры рекомендуется подтверждать по документации на конкретную партию и приемку.

2РМД45Б50Ш8В1 остается востребованным решением для построения надежных многоконтактных межблочных соединений, где важны механическая фиксация, четкая поляризация, удобство обслуживания и стабильность электрического контакта.
