Назначение соединителя 2РМД45Б50Г8В1В

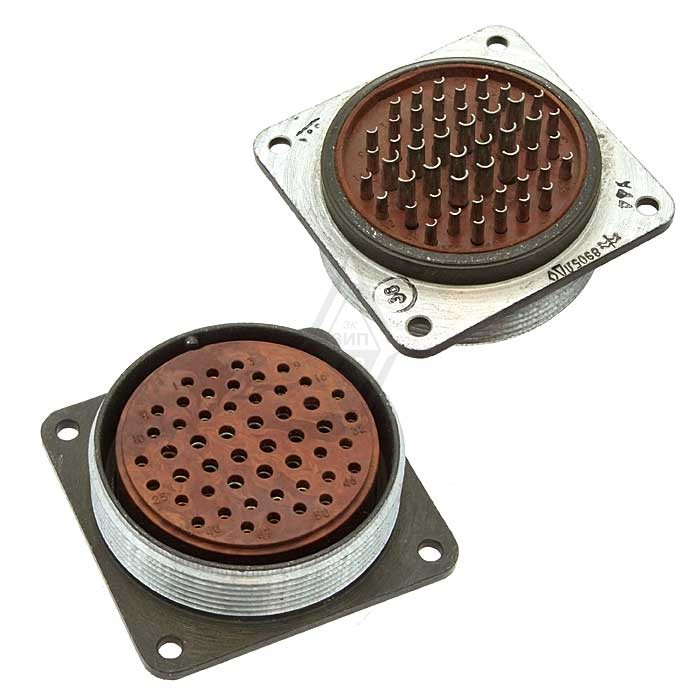

2РМД45Б50Г8В1В — это блочная розетка из серии 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение изделия — внутренний объемный монтаж в радиоэлектронной и радиотехнической аппаратуре, где требуется компактное и надежное электрическое соединение с большим числом контактов.

Конструкция блочного типа означает, что розетка устанавливается непосредственно в корпус блока или аппаратуры, обеспечивая стационарную часть разъема. Ответная часть соединяется с ней резьбовым способом, что гарантирует механическую прочность и устойчивость к вибрационным нагрузкам. Благодаря всеклиматическому исполнению В2.1 изделие пригодно для эксплуатации в тяжелых условиях, включая повышенную влажность, широкий диапазон температур и пониженное атмосферное давление.

Технические характеристики

Соединитель имеет условный размер 45 и относится к типу корпуса «Б» — блочный. Общее количество контактов составляет 50, при этом сочетание контактов включает два типоразмера с диаметрами 1,5 мм и 2 мм. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надежный электрический контакт.

Ключевые электрические параметры изделия:

• токовая нагрузка на одиночный контакт диаметром 1,5 мм — 5 А;
• токовая нагрузка на одиночный контакт диаметром 2 мм — 7,5 А;
• максимальная суммарная нагрузка — 260 А;
• максимальное рабочее напряжение — 560 В;
• максимальное испытательное напряжение — 1850 В в нормальных условиях.

Теплостойкость соединителя достигает плюс 100 градусов Цельсия. Климатическое исполнение — всеклиматическое В2.1, также доступно исполнение УХЛ2.1 для умеренного и холодного климата.

Механические и эксплуатационные параметры

Сочленение частей разъема резьбовое, поляризация корпусов одношпоночная, что исключает неправильную стыковку. Габаритные размеры составляют 52 на 52 на 27 мм, масса — не более 92 г. Минимальная наработка — 1000 часов при 500 циклах сочленений-расчленений. Срок сохраняемости — 15 лет при вероятности 99,5 процента.

Условия эксплуатации

Изделие рассчитано на работу в жестких климатических условиях. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Смена температур выдерживается в пределах от минус 60 до плюс 180 градусов Цельсия. Повышенная влажность — до 98 процентов. Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 506 кПа.

Такие параметры позволяют применять розетку 2РМД45Б50Г8В1В в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях, а также в условиях высотных и глубоковакуумных воздействий.

Применение и особенности конструкции

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, где необходимо передавать сигналы и питание через большое число цепей при ограниченном монтажном объеме. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и повышают надежность соединения при механических воздействиях. Два типоразмера контактов позволяют рационально распределять нагрузку: силовые цепи подключаются к контактам диаметром 2 мм, а сигнальные — к контактам диаметром 1,5 мм.

Блочное исполнение дает возможность монтировать розетку непосредственно на панель или в корпус блока, что экономит пространство и обеспечивает удобный доступ к ответной части. Серебряное покрытие контактов поддерживает стабильные характеристики при частотных сигналах до 3 МГц и длительной эксплуатации.

Для правильного подбора ответной части и принадлежностей необходимо учитывать тип корпуса, условный размер 45, количество и сочетание контактов, а также климатическое исполнение. Изделие поставляется в соответствии с артикулом 2073 в категории 2РМД.
