Назначение и область применения

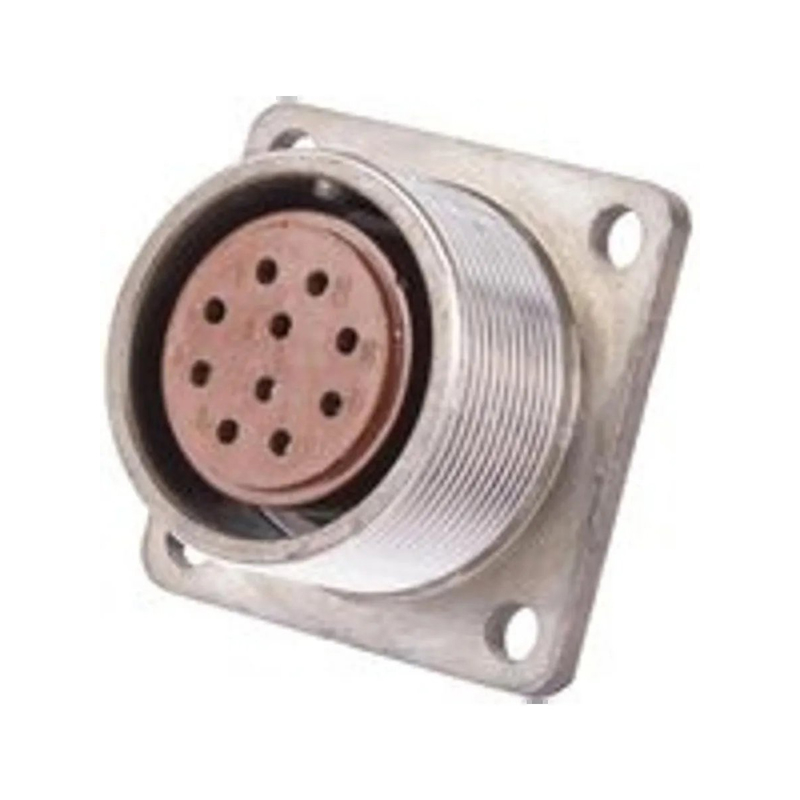

Блочная розетка 2РМД45Б50Г8В1 относится к серии цилиндрических низкочастотных негерметичных электрических соединителей 2РМД и предназначена для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на установку внутри корпусов радиоэлектронной аппаратуры, приборных панелей и распределительных узлов, где требуется компактное разъемное соединение с высокой плотностью контактов и надежной фиксацией ответной части.

Розетка относится к блочному типу исполнения «Б» и не имеет патрубка для кабельного ввода. Подключение проводников выполняется методом пайки с внутренней стороны прибора, что обеспечивает аккуратный монтаж и защиту места соединения от внешних механических воздействий. Конструкция ориентирована на применение в аппаратуре общего и специального назначения, включая измерительные комплексы, блоки управления, промышленную электронику и связное оборудование.

Подтвержденные особенности конструкции

Соединитель имеет резьбовое сочленение с одношпоночной поляризацией корпусов, что исключает неправильное соединение ответных частей и обеспечивает стабильное положение контактов при вибрационных нагрузках. Условный размер корпуса 45 определяет посадочное отверстие около 45 мм и позволяет компактно размещать розетку на лицевых или внутренних панелях оборудования.

Количество контактов составляет 50 штук, диаметр контактов обычно 1 мм. Покрытие контактов выполнено серебром, что подтверждается обозначением «Г8» в маркировке изделия. Серебряное покрытие снижает переходное сопротивление, улучшает проводимость и повышает стойкость контактных пар к окислению при длительной эксплуатации.

Электрические параметры

• Токовая нагрузка на одиночный контакт — до 5 А.
• Максимальная суммарная токовая нагрузка на соединитель — до 260 А.
• Рабочее напряжение — до 560 В в зависимости от исполнения.
• Сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — до 100 градусов Цельсия.

Применение и особенности приемки

Розетка 2РМД45Б50Г8В1 применяется в узлах и блоках радиоэлектронной аппаратуры, где требуется многократное сочленение и расчленение электрических цепей без потери качества контакта. Конструкция поддерживает высокую плотность соединений и подходит для аппаратуры с ограниченным внутренним пространством.

Данная позиция имеет приемку «5», что указывает на специальные условия контроля качества при выпуске изделия. Период выпуска, зафиксированный в сопроводительных данных, относится к 1989–1991 годам. Изделие сохраняет свои эксплуатационные характеристики при соблюдении условий хранения и правил монтажа, предусмотренных для соединителей серии 2РМД.

Монтаж розетки производится на металлическую или диэлектрическую панель через посадочное отверстие соответствующего диаметра с последующей фиксацией крепежными элементами. Подключение проводников осуществляется пайкой к хвостовикам контактов с внутренней стороны блока, что обеспечивает целостность цепи и удобство обслуживания при замене или ревизии соединений.
