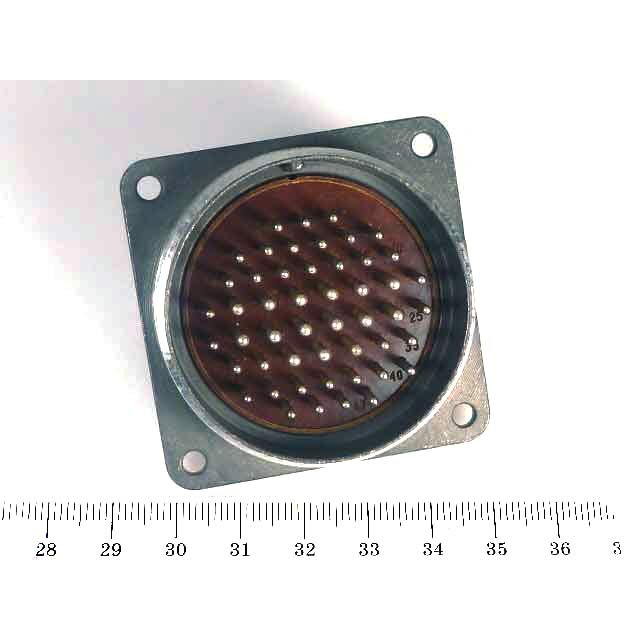

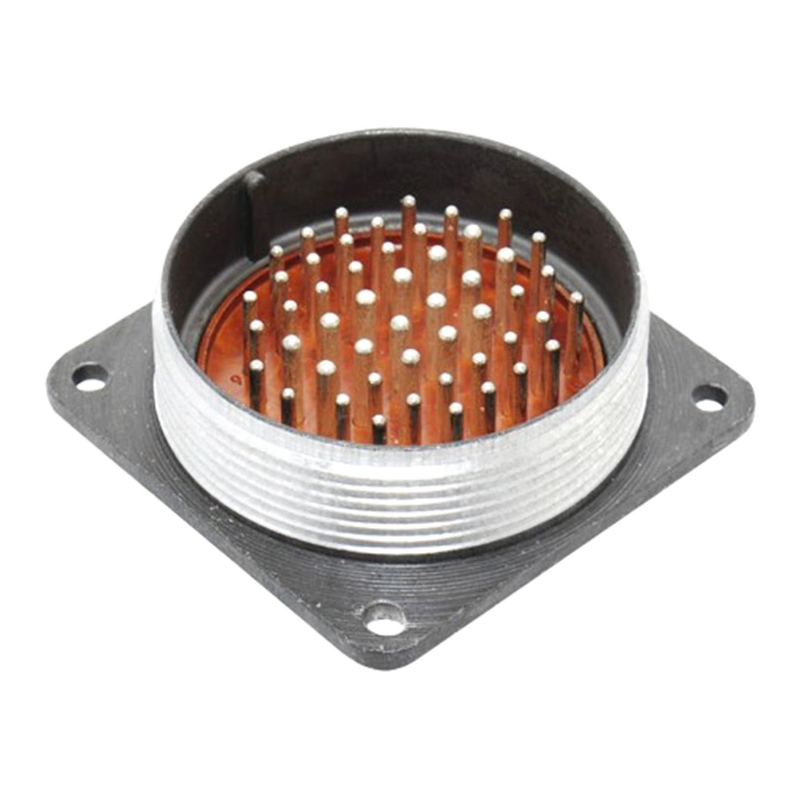

2РМД45Б50Г8В1 «ОС»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рмд45б50г8в1 (5)

Соединители 2РМД45Б50Г8В1 представляют собой цилиндрические, низкочастотные, негерметичные электрические разъемы. Они предназначены для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В.

Основные характеристики

Типоразмер : 45
Количество контактов : 50
Вид корпуса : Блочный (приборный)
Часть соединителя : розетка (обозначается буквой "Г")
Сочетание контактов : ?1,5 мм и ?2 мм (обозначение "8")
Покрытие контактов : Серебро (обозначение "В")
Максимальная температура окружающей среды : До +100°С

Технические параметры

Максимальное рабочее напряжение: Не более 560 В.
Максимальная токовая нагрузка на одиночный контакт:
- Для диаметра контакта ?1,5 мм: До 5 А.
- Для диаметра контакта ?2,0 мм: До 7,5 А.

Соединители используются в радиоэлектронной аппаратуре общего и специального назначения. Они имеют резьбовое сочленение для надежной фиксации положения розетки и вилки.

Применение

Эти разъемы подходят для внутреннего монтажа в различных устройствах радиоэлектронной техники. Они могут работать с экранированными или неэкранированными кабелями.

Климатическое исполнение

Разъемы имеют климатическое исполнение УХЛ по ГОСТу или обозначаются как В для определенных условий эксплуатации.

Сроки службы

Минимальная наработка составляет от нескольких сотен до тысяч часов в зависимости от режимов работы. Срок сохраняемости — не менее 15 лет со дня изготовления.

Разъем 2РМД45Б50Г8В1 относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Основные характеристики

Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный.
Условный размер корпуса : 45 мм.
Вид корпуса : Б — блочный (приборный).
Количество контактов : 50.
Часть соединителя : Г — розетка.
Сочетание контактов : 8 — контакты диаметром 1,5 мм и 2 мм.
Покрытие контактов : В — серебро.
Максимальная температура окружающей среды : +100°C.

Технические параметры

Максимальное рабочее напряжение : до 560 В или 700 В в зависимости от типа номинала
Токовая нагрузка на одиночный контакт : от 4 А до 36 А
Сопротивление изоляции : не менее 5000 МОм
Рабочая температура : от -60°C до +100°C
Минимальная наработка : от 1000 часов
Срок сохраняемости : 15 лет

Применение

Разъемы серии 2РМД используются в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Они могут быть как блочными, так и кабельными, что позволяет гибко применять их в различных схемах и устройствах.

Монтаж и эксплуатация

Метод монтажа : обжимка
Сочленение корпуса : резьбовое
Поляризация корпуса : одношпоночная

Этот разъем подходит для использования в условиях умеренного и холодного климата, что делает его универсальным для различных применений в электронике и радиотехнике.
