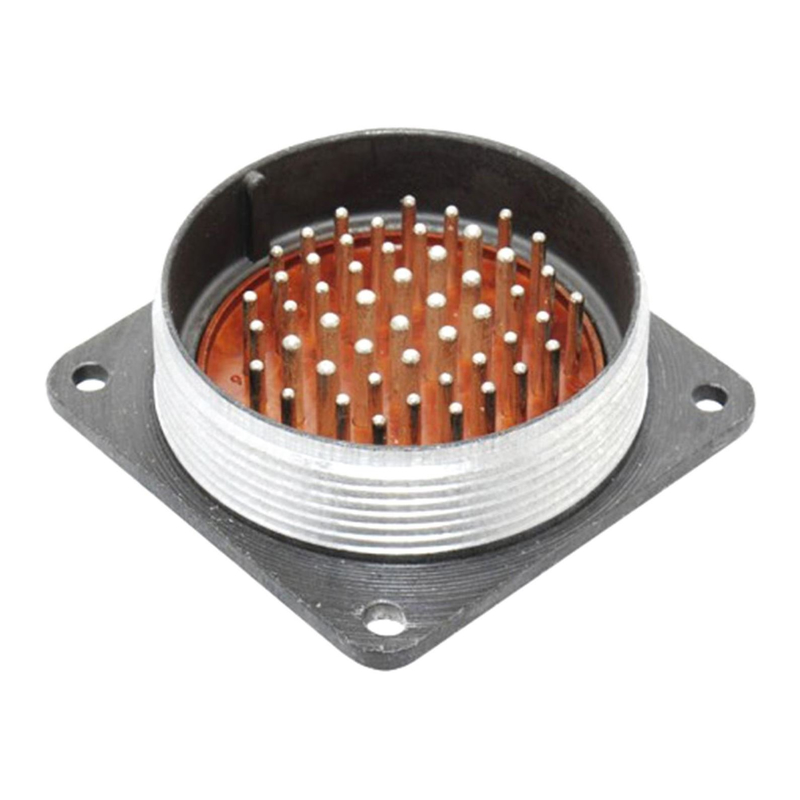

Назначение соединителя 2РМД45Б50Г1В1

Соединитель 2РМД45Б50Г1В1 относится к классу цилиндрических низкочастотных негерметичных электрических соединителей объёмного монтажа с резьбовой фиксацией сочленения. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Основная область применения — узлы и блоки радиоэлектронной аппаратуры общего и специального назначения. Соединитель обеспечивает надёжную коммутацию цепей в составе кабельных сборок и приборных блоков, где требуется быстрое и многократное сочленение с фиксацией от самопроизвольного расчленения.

Конструкция и состав изделия

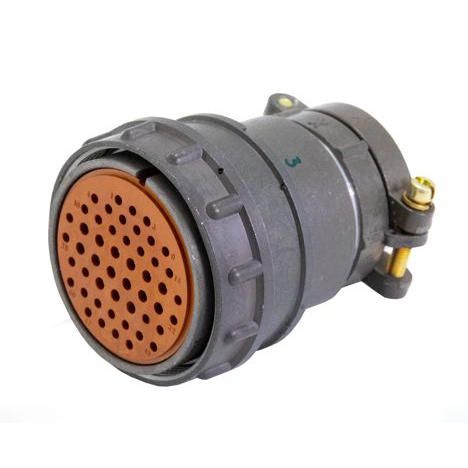

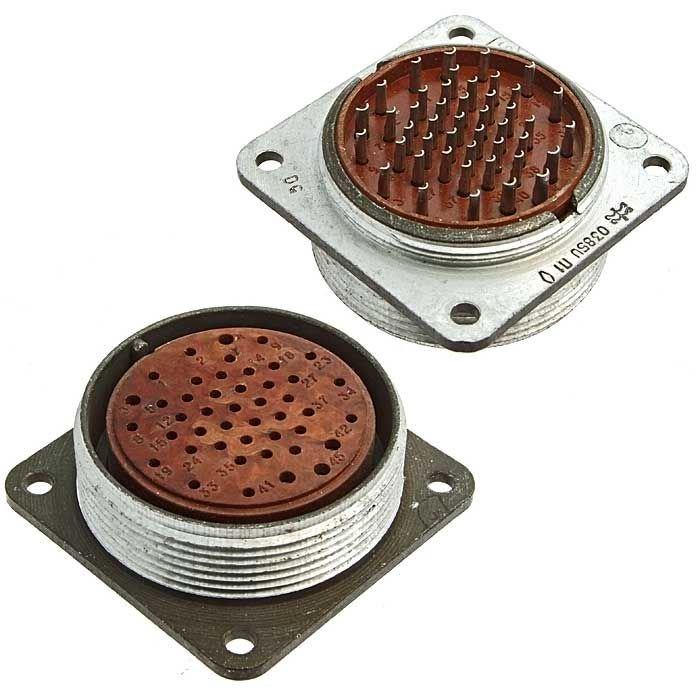

Соединители серии 2РМД состоят из двух ответных частей: вилки и розетки. Каждая часть может быть выполнена в блочном (приборном) или кабельном исполнении. Блочные части изготавливаются без патрубков либо с прямыми патрубками, кабельные — без патрубков, с прямыми или угловыми патрубками.

Сочленение частей резьбовое, поляризация корпусов одношпоночная, что исключает неправильную стыковку и обеспечивает однозначное взаимное положение контактов. Корпуса экранированные, монтаж внутренний, способ присоединения проводов — объёмный, пайкой. Покрытие контактов может быть серебряным или золотым.

Условный размер корпуса данного соединителя — 45. Общее количество контактов для серии 2РМД варьируется в зависимости от типономинала и составляет 4, 7, 8, 10, 19, 20, 22, 24, 32, 45 или 50 контактов.

Подтверждённые технические характеристики

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 45.
• Вид сочленения: резьбовое.
• Поляризация корпусов: одношпоночная.
• Исполнение монтажной части: без патрубка, прямой или угловой патрубок.
• Вид корпуса: блочный или кабельный.
• Экранирование: экранированный.
• Способ монтажа: объёмный, пайкой; монтаж внутренний.
• Покрытие контактов: золото или серебро.
• Максимальная рабочая частота: 3 МГц.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500.

Применение и условия эксплуатации

Соединитель 2РМД45Б50Г1В1 применяется в составе радиоэлектронной аппаратуры, пультов, блоков и кабельных сборок, где необходимо передавать сигнал с частотой до 3 МГц и коммутировать цепи с напряжением 560 или 700 В в зависимости от типономинала. Экранированное исполнение корпуса позволяет использовать изделие в условиях, требующих снижения уровня электромагнитных помех.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет пригодность соединителя для эксплуатации в умеренном и холодном климате при размещении в помещениях, где колебания температуры и влажности существенно меньше, чем на открытом воздухе. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги или повышенного давления.

Ресурс изделия по количеству циклов сочленения и расчленения составляет до 500 операций, что обеспечивает удобство многократного обслуживания аппаратуры. Минимальная наработка 1000 часов и сопротивление изоляции не менее 5000 МОм подтверждают пригодность соединителя для ответственных узлов коммутации.

Указания по подбору и монтажу

1. Убедитесь, что ответная часть соединителя относится к той же серии 2РМД и имеет соответствующий условный размер корпуса 45.
2. Проверьте соответствие типа исполнения (блочное или кабельное, наличие и вид патрубка) требованиям конкретного узла.
3. Выполняйте монтаж проводов пайкой в соответствии с принятой технологией объёмного монтажа.
4. Соблюдайте ориентацию по шпонке при сочленении и затягивайте резьбовое соединение до надёжной фиксации без чрезмерного усилия.
5. Учитывайте климатическое исполнение УХЛ2.1 и негерметичность изделия при выборе места установки.

Для корректного подбора соединителя рекомендуется сверять обозначение типономинала с документацией производителя, поскольку напряжение 560 или 700 В назначается в зависимости от конкретного исполнения.
