Назначение и область применения

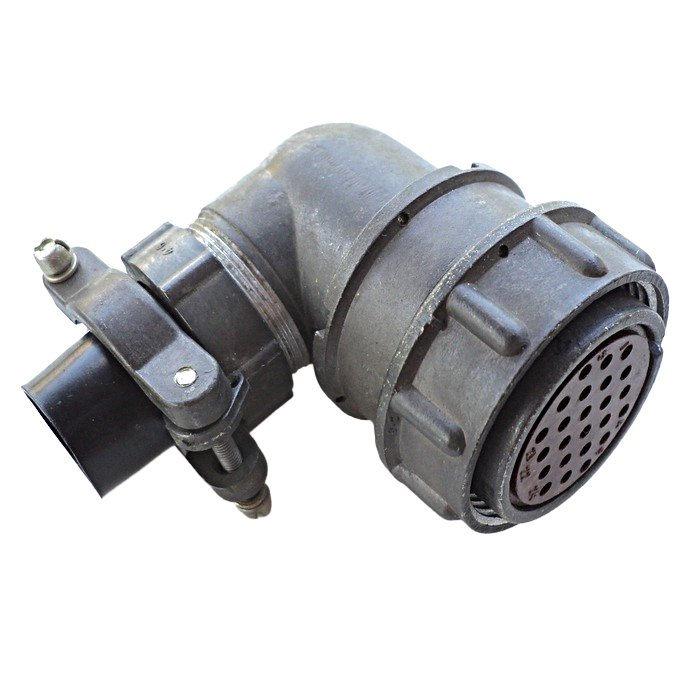

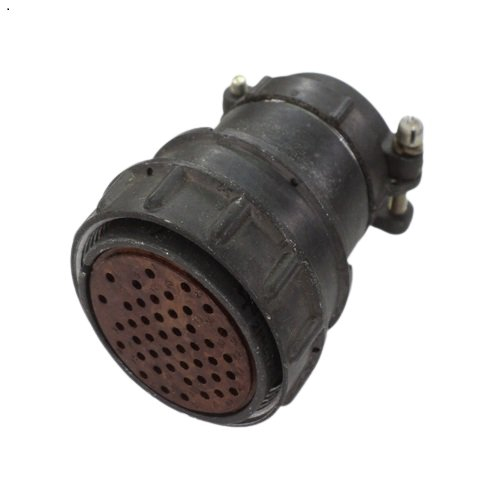

Соединитель электрический цилиндрический негерметичный 2РМД42КУН4ГВ1 «5» (артикул 2061) предназначен для соединения низкочастотных электрических цепей в радиоэлектронной и промышленной аппаратуре. Изделие относится к серии 2РМД и применяется в условиях, где требуется повышенная механическая и климатическая стойкость. Такие разъёмы используются в военной, авиационной и корабельной технике, а также в других областях, где необходима надёжная коммутация при воздействии вибраций, ударов и перепадов температур.

Категория товара: 2РМД. Производитель в предоставленных данных не указан.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД42КУН4ГВ1 «5» содержит следующую информацию:

• 2РМ — низкочастотный цилиндрический соединитель с резьбовым соединением.
• Д — обозначение диаметра корпуса; в данном случае 2РМД с числом 42 условно соответствует крупному типоразмеру.
• КУН — кабельный корпус разъёма с угловым патрубком для неэкранированного кабеля.
• 4Г — число контактов (4 контакта) и тип контактной группы.
• В1 — климатическое исполнение и категория размещения, рассчитанное на работу в диапазоне примерно от минус 60 до плюс 100 градусов Цельсия.
• «5» — номер группы контактов или вариант контактной вставки (модификация разъёма).

Корпус соединителя выполнен из металла (алюминиевый сплав или сталь) с изоляционной вставкой, что обеспечивает механическую прочность и устойчивость к электромагнитным воздействиям. Контакты обычно изготовлены из медных сплавов с покрытием серебром или золотом, что снижает переходное сопротивление и повышает коррозионную стойкость.

Технические характеристики (типовые для серии)

Для аналогичных исполнений 2РМД с 4 контактами обычно задаются следующие параметры. Указанные значения являются ориентировочными для данной серии, так как точные характеристики конкретного изделия могут зависеть от модификации и условий эксплуатации.

• Рабочее напряжение — до нескольких сотен вольт (часто 560–700 В).
• Ток на один контакт — около 5 А.
• Суммарный ток на разъём — вплоть до примерно 180–190 А для многоконтактных вариантов.
• Сопротивление контактов — порядка единиц миллиом.
• Сопротивление изоляции — не менее нескольких тысяч мегаом.
• Ёмкость между контактами — единицы пикофарад.

Сочленение разъёма — резьбовое, с фиксацией винтовой или замковой скобой, что обеспечивает надёжный контакт даже при вибрациях. Метод монтажа контактов — обычно обжимка или пайка, в зависимости от модификации.

Условия эксплуатации и устойчивость к внешним воздействиям

Разъёмы серии 2РМД рассчитаны на работу в сложных условиях. Температурный диапазон — обычно от примерно минус 60 до плюс 100 градусов Цельсия, с возможностью выдерживать кратковременные перегрузки до плюс 150 градусов Цельсия (в зависимости от конкретного исполнения). Изделие устойчиво к вибрационным нагрузкам (до нескольких сотен g) и кратковременным ударным перегрузкам вплоть до тысяч метров на секунду в квадрате.

Приемка: «5». Данная характеристика указана в карточке товара и может обозначать категорию приемки или номер группы приёмки. Более подробную информацию о приемке следует уточнять в сопроводительной документации.

Применение и рекомендации

Соединитель 2РМД42КУН4ГВ1 «5» применяется для коммутации низкочастотных цепей в аппаратуре, работающей в условиях повышенных механических и климатических нагрузок. Он может использоваться в составе кабельных сборок, в пультах управления, в системах связи и питания промышленного и специального назначения. Благодаря металлическому корпусу и резьбовому соединению обеспечивается надёжная фиксация и защита от электромагнитных помех.

Для правильного подбора соединителя необходимо учитывать количество контактов (4), тип кабеля (неэкранированный, угловой патрубок), климатическое исполнение (В1) и вариант контактной вставки («5»). При монтаже следует использовать рекомендованные производителем инструменты для обжимки или пайки, а также соблюдать момент затяжки резьбового соединения.
