Назначение

Соединитель 2РМД42КУН45Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В. Он применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры общего и специального назначения. Артикул товара — 2058, категория — 2РМД.

Соединитель состоит из двух частей: вилки и розетки. В зависимости от исполнения части могут быть блочными (приборными) или кабельными. В данном исполнении представлена вилка 2РМД42КУН45Ш5В1.

Подтверждённые особенности

Конструкция и параметры соединителя 2РМД42КУН45Ш5В1 ориентированы на эксплуатацию в составе электрических соединений, где требуется цилиндрический разъём с резьбовым соединением и одношпоночной поляризацией корпуса. Ниже перечислены характеристики, указанные для данной модели.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ.
• Условный размер корпуса: 42.
• Количество контактов: 45.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °C.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Максимальная токовая нагрузка на одиночный контакт: не более 5 А.
• Максимальная общая токовая нагрузка: не более 187 А.

Конструкция вилки

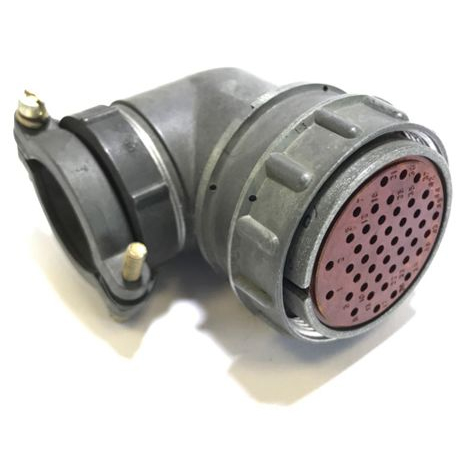

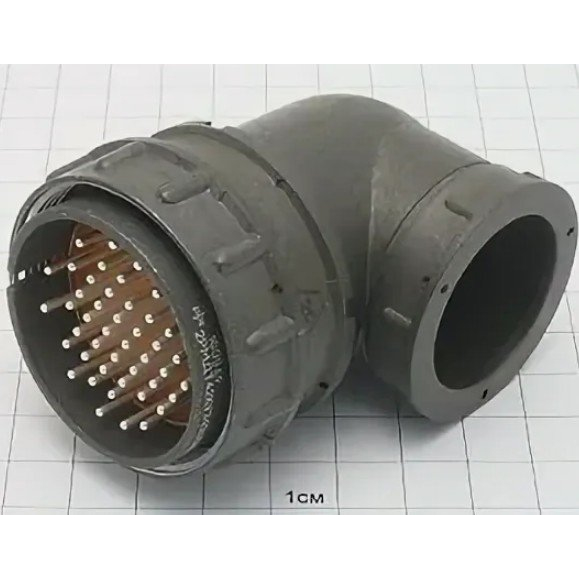

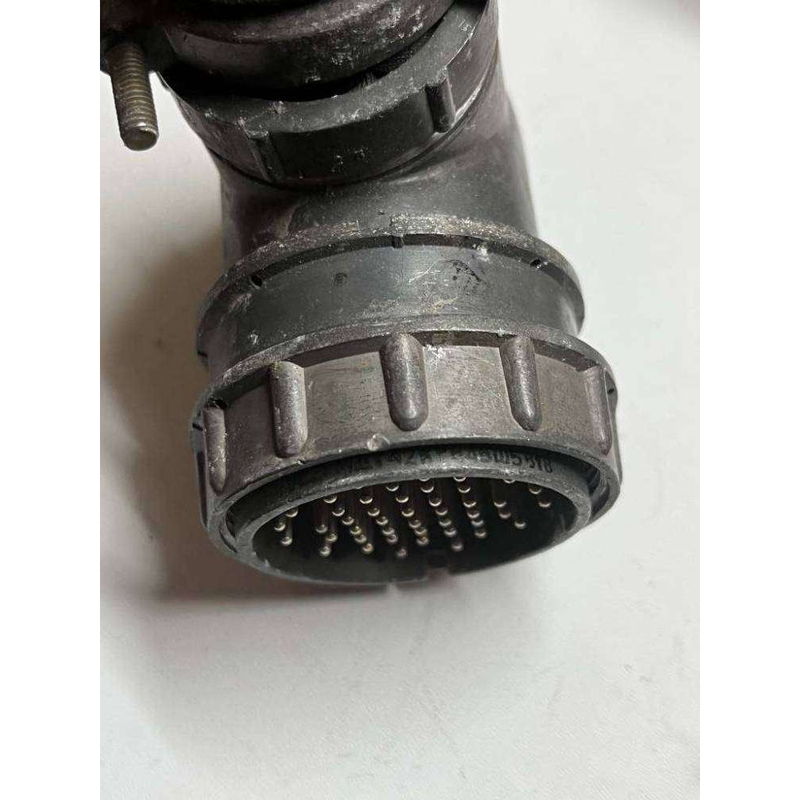

Вилка 2РМД42КУН45Ш5В1 имеет кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля. Контакты покрыты серебром. Соединение с ответной частью осуществляется резьбовым способом. Поляризация корпуса — одношпоночная, что помогает ориентировать части соединителя при сочленении.

Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред, если это не предусмотрено условиями эксплуатации. Климатическое исполнение УХЛ указывает на применимость в умеренном и холодном климате в рамках соответствующих условий.

Применение

Соединитель 2РМД42КУН45Ш5В1 широко используется в радиоэлектронной аппаратуре общего и специального назначения. Он может применяться для подключения кабельных линий к блочным (приборным) частям, а также для организации электрических соединений внутри устройств, где требуются цилиндрические низкочастотные разъёмы с резьбовым креплением.

Благодаря 45 контактам и максимальной общей токовой нагрузке до 187 А соединитель подходит для передачи питания и сигналов в составе многоконтактных жгутов и кабельных сборок. При этом нагрузка на каждый отдельный контакт не должна превышать 5 А. Рабочий диапазон температур от минус 60 °C до плюс 100 °C и теплостойкость до 100 °C определяют допустимые условия эксплуатации.

При монтаже следует учитывать негерметичное исполнение, кабельное исполнение вилки с угловым патрубком и гайкой для неэкранированного кабеля, а также резьбовой способ соединения и одношпоночную поляризацию корпуса. Эти особенности делают 2РМД42КУН45Ш5В1 подходящим для применения в составе радиоэлектронной аппаратуры, где требуется разъёмное соединение с указанными электрическими и климатическими параметрами.
