Назначение

Соединитель 2РМД42КУЭ45Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для соединения и разъединения электрических цепей. Он обеспечивает коммутацию постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря цилиндрической конструкции и резьбовому сочленению соединитель подходит для использования в электро-, радио- и контрольно-измерительных приборах, где требуется надежное соединение в условиях различных климатических воздействий.

Конструктивные особенности

Состав и исполнение

Соединитель состоит из двух частей: вилки и розетки. Части могут быть блочными (приборными) или кабельными. Блочная часть может быть без патрубков или с прямыми патрубками. Кабельная часть может быть без патрубков, с прямыми или угловыми патрубками.

Сочленение осуществляется резьбовым методом. Поляризация корпусов — одношпоночная, что помогает исключить неправильное соединение частей.

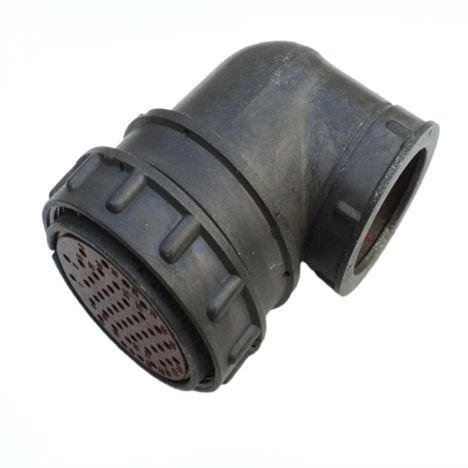

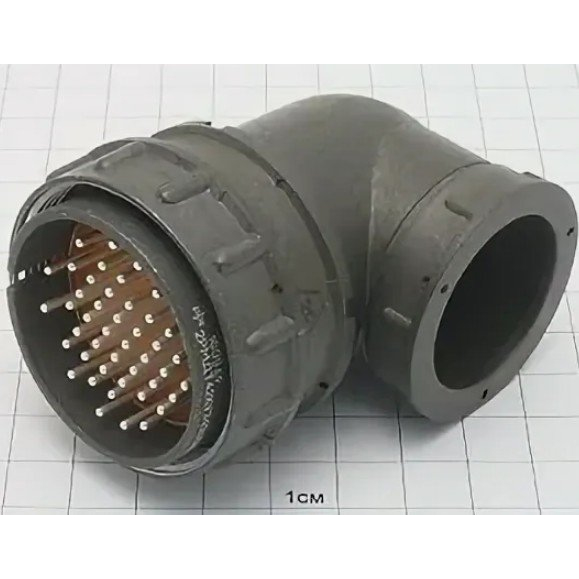

В данном обозначении 2РМД42КУЭ45Ш5В1 реализованы следующие конструктивные признаки: кабельный корпус, угловой патрубок, гайка патрубка для экранированного кабеля, часть соединителя — вилка.

Технические характеристики

• Количество контактов: 45.
• Покрытие контактов: серебро или золото.
• Способ монтажа: объемный, с методом пайки.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Гарантийный срок хранения: 15 лет.
• Минимальная наработка: не менее 1000 часов.
• Теплостойкость: до 100 °C.
• Покрытие контактов в обозначении: В — серебро.

Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 700 В. Он относится к негерметичным низкочастотным цилиндрическим разъемам.

Структура условного обозначения

1. 2РМД — тип соединителя.
2. 42 — условный размер корпуса.
3. К — вид корпуса (кабельный).
4. У — вид патрубка (угловой).
5. Э — вид гайки патрубка (для экранированного кабеля).
6. 45 — количество контактов.
7. Ш — часть соединителя вилка.
8. 5 — обозначение сочетания контактов.
9. В — покрытие контактов (серебро).
10. 1 — теплостойкость (до 100 °C).

Применение

Соединитель 2РМД42КУЭ45Ш5В1 широко применяется в различных электро-, радио- и контрольно-измерительных приборах. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Изделие обеспечивает надежное соединение в условиях различных климатических воздействий.

Благодаря 45 контактам и возможности монтажа объемным способом с пайкой соединитель подходит для построения электрических цепей, где требуется коммутация постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Условия эксплуатации и хранения

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации. Гарантийный срок хранения составляет 15 лет. Минимальная наработка — не менее 1000 часов.

• Тип разъема: цилиндрический низкочастотный негерметичный.
• Части соединителя: вилка и розетка.
• Варианты частей: блочные (приборные) и кабельные.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Покрытие контактов: серебро или золото; в данном обозначении — серебро.
• Теплостойкость: до 100 °C.
