Назначение и область применения

Соединитель 2РМД42КУЭ45Ш5В1 — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц. Он применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

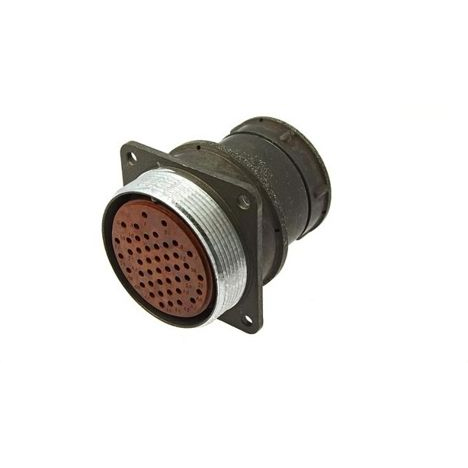

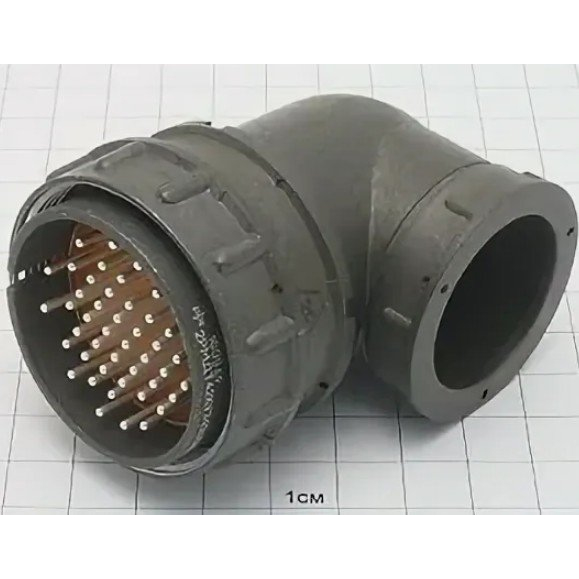

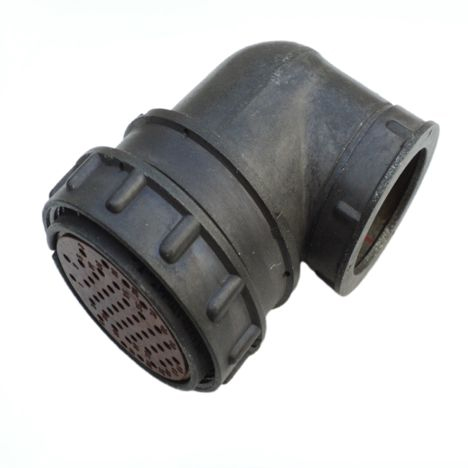

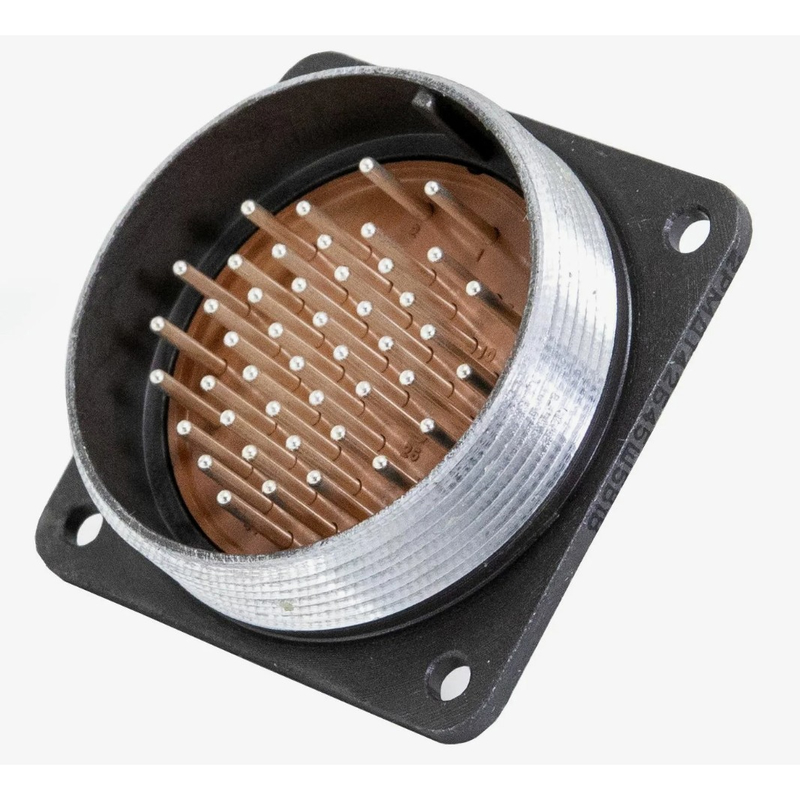

В серии 2РМД соединитель состоит из двух частей — вилки и розетки. Для обозначения 2РМД42КУЭ45Ш5В1 частью соединителя является вилка, на что указывает индекс Ш. Данная вилка выполнена кабельной, с угловым патрубком и гайкой для экранированного кабеля. Изготовитель в предоставленных данных не указан; артикул товара — 2065, категория — 2РМД.

Конструктивные особенности и расшифровка обозначения

Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Подсоединение проводов к хвостовикам контактов производится методом пайки. Соединители 2РМД изготавливаются в восьми конструктивных исполнениях по 13 типономиналов каждого исполнения, всего 718 типоконструкций. Контакты могут быть покрыты серебром или золотом; в данном обозначении индекс В указывает на серебряное покрытие. Предусмотрен монтаж с экранированными или неэкранированными кабелями (проводами), при этом меняется вид концевой гайки патрубка.

Расшифровка условного обозначения

• 2РМД — тип соединителя.
• 42 — условный размер корпуса.
• К — вид корпуса: кабельный.
• У — вид патрубка: угловой.
• Э — вид гайки патрубка: для экранированного кабеля.
• 45 — количество контактов.
• Ш — часть соединителя: вилка.
• 5 — обозначение сочетания контактов, все контакты диаметром 1,5 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: 100 °C.

Технические характеристики

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Количество контактов: 45.
• Рабочее напряжение, не более: 700 / 560 В.
• Максимальная токовая нагрузка на одиночный контакт, не более: 5 А.
• Максимальная токовая нагрузка общая, не более: 187 А.
• Сопротивление контактов: 5 МОм (по данным каталога).
• Материал контактов: золото / серебро; для данного исполнения предусмотрено серебряное покрытие.
• Емкость между контактами, не более: 6 пФ.
• Сопротивление изоляции в нормальных климатических условиях, не менее: 5000 МОм.
• Синусоидальная вибрация, диапазон частот: от 1 до 5000 Гц.
• Синусоидальная вибрация, ускорение: 490 (50) м/с2 (g).
• Механический удар одиночного действия с ускорением: 5000 (500) м/с2 (g).
• Механический удар многократного действия с ускорением: 1000 (100) м/с2 (g).
• Атмосферное пониженное давление: 133,32 умножить на 10 в степени минус 12 Па (10 в степени минус 12 мм рт. ст.).
• Повышенная относительная влажность воздуха при температуре +40 °C: 98 %.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 °C.
• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 (единица измерения в приведённых данных не указана).

Применение и условия эксплуатации

Соединитель 2РМД42КУЭ45Ш5В1 ориентирован на работу в составе радиоэлектронной аппаратуры, где требуется коммутация цепей постоянного и переменного тока частотой до 3 МГц. Благодаря негерметичному исполнению и климатическому исполнению УХЛ он может применяться в соответствующих условиях эксплуатации. Рабочий диапазон температур окружающей среды составляет от минус 60 до плюс 100 °C.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 (50) м/с2 (g), механические удары одиночного действия с ускорением 5000 (500) м/с2 (g) и многократного действия с ускорением 1000 (100) м/с2 (g). Повышенная относительная влажность воздуха при температуре +40 °C достигает 98 %.

Монтаж соединителя предполагает пайку проводов к хвостовикам контактов. Для данного исполнения предусмотрена кабельная вилка с угловым патрубком и гайкой для экранированного кабеля. Сочленение резьбовое, поляризация корпусов одношпоночная, что обеспечивает правильное взаимное положение частей соединителя. Максимальное количество сочленений-расчленений — 500 раз, минимальная наработка — 1000 часов.
