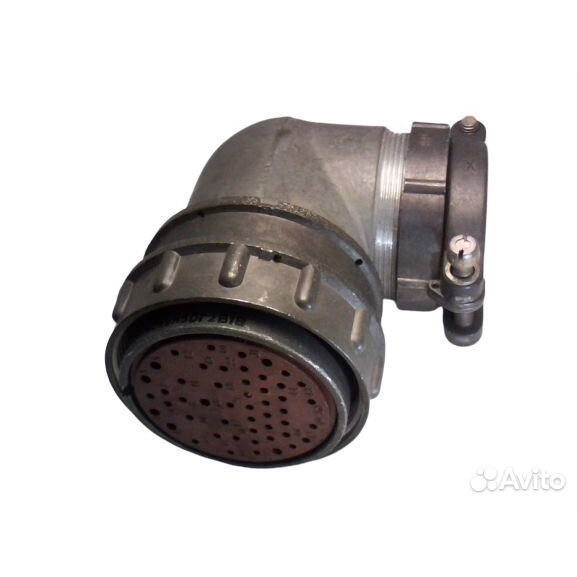

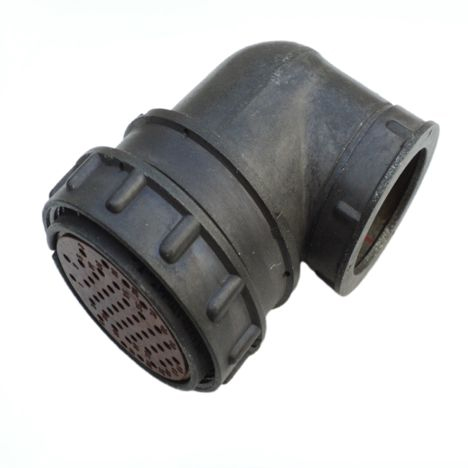

2РМД42КУЭ45Г5В1 — кабельная розетка серии 2РМД, предназначенная для надежного разъемного соединения электрических цепей постоянного и переменного тока. Соединитель относится к цилиндрическим низкочастотным негерметичным разъемам объемного монтажа и применяется в радиоэлектронной, промышленной и специализированной аппаратуре.

Конструкция разъема рассчитана на эксплуатацию в составе кабельных систем, где требуется большое количество контактов, резьбовая фиксация сочлененного положения и защита кабельного ввода. Модификация 2РМД42КУЭ45Г5В1 выполнена в кабельном корпусе с угловым патрубком и гайкой для экранированного кабеля. Такое исполнение помогает компактно организовать подключение при ограниченном пространстве внутри корпуса оборудования или шкафа.

Расшифровка обозначения

Маркировка 2РМД42КУЭ45Г5В1 указывает на ключевые конструктивные особенности соединителя:

• 2РМД — серия низкочастотных цилиндрических электрических соединителей.

• 42 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 45 — количество контактов.

• Г — розетка.

• 5 — сочетание контактов, применяемое в данном исполнении.

• В1 — вариант исполнения с серебряным покрытием рабочих поверхностей контактов и климатическим исполнением, предусмотренным для соответствующей модификации.

Основные характеристики

Разъем 2РМД42КУЭ45Г5В1 имеет 45 контактов и предназначен для подключения многожильных кабелей в электрических цепях аппаратуры общего и специального назначения. Серия 2РМД рассчитана на работу с постоянным и переменным током, включая сигналы частотой до 3 МГц. Для типоразмеров данного класса указываются рабочие напряжения до 560 В, а в ряде исполнений — до 700 В; точное допустимое значение необходимо сверять с техническими условиями на конкретную поставочную партию.

К характерным параметрам исполнения относятся:

• 45 контактов в изоляционном основании.

• Кабельный корпус условного размера 42.

• Угловой патрубок для удобного вывода кабеля.

• Возможность применения экранированного кабеля.

• Резьбовое соединение частей разъема.

• Серебряное покрытие контактов.

• Рабочий температурный диапазон от −60 до +100 °C.

• Ресурс до 500 циклов сочленения и расчленения.

• Применение в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Применение разъема 2РМД42КУЭ45Г5В1

Соединитель используется там, где необходимо передавать большое количество силовых, управляющих и сигнальных цепей через разъемное кабельное соединение. Наличие 45 контактов делает его удобным для многоканальных систем, блоков автоматики, измерительных комплексов, шкафов управления и аппаратуры связи.

Типовые области применения:

• промышленная автоматика и системы управления;

• радиоэлектронная аппаратура;

• приборостроение и измерительные комплексы;

• оборудование с экранированными кабельными линиями;

• транспортная, энергетическая и специальная техника;

• межблочные и кабельные соединения в условиях вибрации и температурных перепадов.

Угловой кабельный патрубок особенно востребован при компоновке оборудования с плотным монтажом: кабель выводится под углом, что снижает радиус изгиба и помогает рационально использовать внутреннее пространство изделия.

Что учитывать при подборе

При проектировании соединения с 2РМД42КУЭ45Г5В1 важно проверить соответствие ответной части, схемы расположения контактов, диаметра и сечения подключаемых проводников, а также совместимость с выбранным экранированным кабелем. Необходимо учитывать допустимую токовую нагрузку на каждый контакт и суммарную нагрузку разъема, поскольку эти параметры зависят от конкретного контактного набора и условий теплоотвода.

Для надежной работы соединения следует обеспечить правильную пайку или иной предусмотренный монтаж контактов, качественное закрепление кабеля в патрубке и корректное подключение экрана. Резьбовая фиксация повышает стойкость соединения к вибрации и случайному расстыковыванию, а серебряное покрытие контактов способствует стабильному электрическому контакту при многократных соединениях.

2РМД42КУЭ45Г5В1 остается практичным решением для многоконтактных кабельных соединений, где важны компактность, механическая прочность, экранирование линии и надежная передача электрических сигналов и питания.
