Назначение

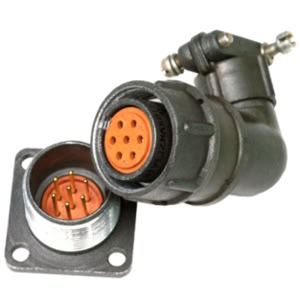

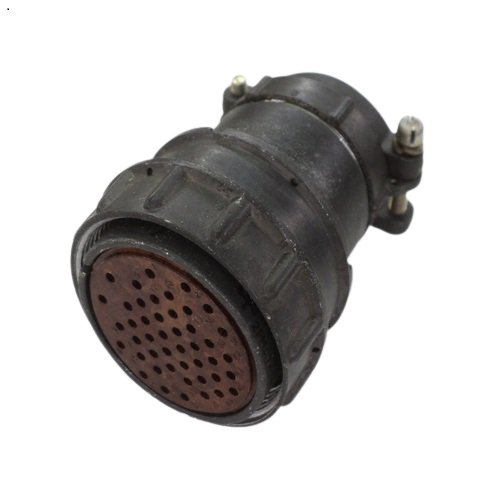

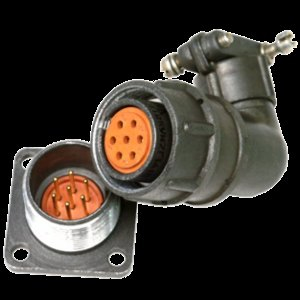

2РМД42КПН4ШВ1В «5» — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Артикул товара — 2051, категория — 2РМД.

Соединитель имеет резьбовое сочленение. Исполнение — всеклиматическое, индекс В. В обозначении указано 4 контакта диаметром 2 мм. Покрытие контактов — серебро, индекс Ш. Контакты извлекаемые, монтаж выполняется методом обжимки.

Подтверждённые особенности

Электрические параметры

• Максимальная токовая нагрузка на контакт — 5 А.
• Максимальное рабочее напряжение — до 560–700 В (амплитудное).
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контакта — не более 1,6 мОм для контактов диаметром 2 мм.

Условия эксплуатации и механическая стойкость

• Диапазон температур — от -60°C до +100°C.
• Возможен кратковременный нагрев до +150°C.
• Устойчивость к вибрациям — 1–5000 Гц, до 50 g.
• Устойчивость к ударам — до 500 g.
• Устойчивость к линейным нагрузкам — до 200 g.
• Повышенная влажность — до 98% при +40°C.
• Пониженное и повышенное давление — рабочие условия сохраняются.
• Количество циклов расчленения — до 500.

Приёмка и соответствие

Приёмка «5» соответствует ТУ ГЕ0.364.126ТУ. В карточке VirtueMart указана характеристика: приёмка «5». Производитель в предоставленных данных не указан.

Применение

Соединитель используется как кабельная вилка с индексом КПН. Конструкция включает прямой патрубок и гайку для неэкранированного кабеля. Такое исполнение применяется в приборах с внутренним монтажом.

Благодаря резьбовому сочленению и всеклиматическому исполнению В, соединитель обеспечивает надёжное соединение в условиях повышенной влажности, пониженного или повышенного давления, а также при частых расчленениях. Он подходит для радиоэлектронной и радиотехнической аппаратуры, где требуется соединение длинных электрических цепей.
