2РМД42КПН4ША1 «5»

Цена:

4350 ₽

Технические характеристики

2РМД42КПН4ША1 «5» — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения из серии 2РМД, предназначенный для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Соединитель имеет условный размер корпуса 42, кабельный вид корпуса (К), прямой патрубок (П), 4 контакта, сочетание контактов 5 (ША1), покрытие контактов золотом (А) и теплостойкость до 100°C (1). Приёмка «5» соответствует ГОСТ ГЕ0.364.126ТУ. Метод монтажа — обжимка, контакты извлекаемые, климатическое исполнение В или УХЛ2.1.

Максимальное рабочее напряжение — до 560–700 В (амплитудное), ток на контакт — около 2,5–5 А, сопротивление изоляции — не менее 5000 МОм. Рабочая температура от -60 до +100°C, смена температур до +150°C. Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с² (50 g), удары до 5000 м/с² (500 g).

Соединитель рассчитан на линейные нагрузки до 2000 м/с², многократные удары до 1000 м/с², пониженное давление 133,32·10^{-12} Па и повышенную влажность 98% при +40°C. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

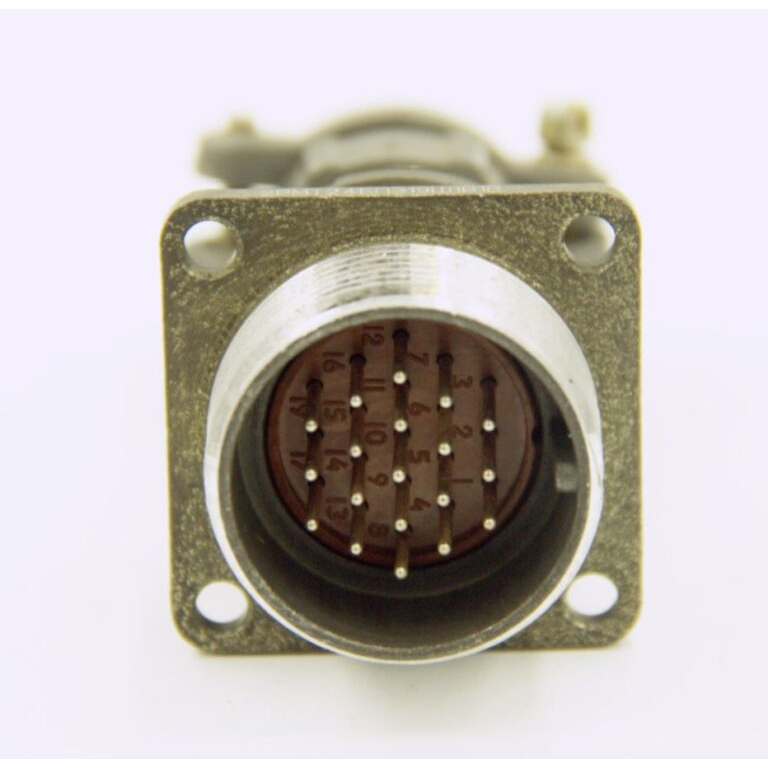

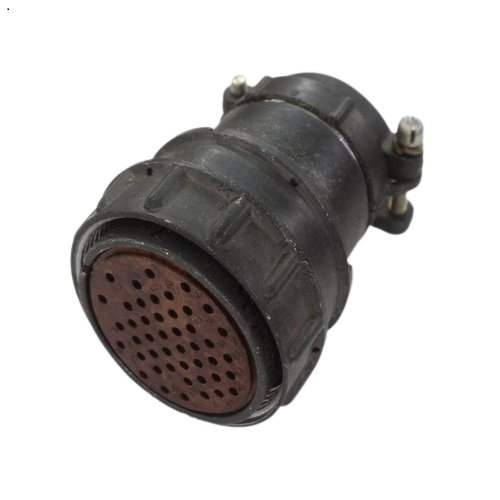

Изображение демонстрирует типичную конструкцию кабельного соединителя серии 2РМД с разъёмными компонентами, включая корпус, контакты и уплотнители.

Описание

Назначение и общее описание

2РМД42КПН4ША1 «5» представляет собой электрический низкочастотный цилиндрический негерметичный соединитель общего назначения из серии 2РМД. Данный соединитель предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он обеспечивает надёжное электрическое соединение и применяется в различных устройствах, где требуется передача низкочастотных сигналов.

Соединитель имеет условный размер корпуса 42, кабельный вид корпуса (К) и прямой патрубок (П). В конструкции предусмотрено 4 контакта с сочетанием контактов 5 (ША1). Контакты имеют золотое покрытие (А), что обеспечивает высокую коррозионную стойкость и стабильность переходного сопротивления. Теплостойкость изделия достигает 100°C (1). Приёмка «5» соответствует ГОСТ ГЕ0.364.126ТУ.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя 2РМД42КПН4ША1 «5»:

Максимальное рабочее напряжение — до 560–700 В (амплитудное).
Ток на контакт — около 2,5–5 А.
Сопротивление изоляции — не менее 5000 МОм.
Рабочая температура — от минус 60 до плюс 100°C.
Смена температур — до плюс 150°C.
Метод монтажа — обжимка.
Контакты — извлекаемые.
Климатическое исполнение — В или УХЛ2.1.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в жёстких условиях эксплуатации. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с² (50 g), а также удары с ускорением до 5000 м/с² (500 g). Кроме того, изделие устойчиво к линейным нагрузкам до 2000 м/с² и многократным ударам до 1000 м/с².

Соединитель сохраняет работоспособность при пониженном давлении 133,32 умножить на 10 в степени минус 12 Па и повышенной влажности 98% при температуре плюс 40°C. Минимальная наработка составляет 1000 часов, а количество сочленений-расчленений — 500 циклов.

Конструктивные особенности

Конструкция соединителя включает разъёмные компоненты: корпус, контакты и уплотнители. Изображение демонстрирует типичную конструкцию кабельного соединителя серии 2РМД. Соединитель является негерметичным, что следует учитывать при эксплуатации в условиях повышенной влажности или агрессивных сред. Однако климатическое исполнение В или УХЛ2.1 позволяет использовать его в различных климатических зонах.

Монтаж соединителя осуществляется методом обжимки, что обеспечивает надёжное и быстрое присоединение проводов. Извлекаемые контакты упрощают обслуживание и замену при необходимости.
