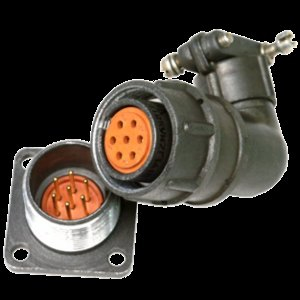

Назначение и область применения

Соединитель 2РМД42КПН4ГВ1 «5» относится к серии 2РМД — негерметичных низкочастотных цилиндрических разъёмов с резьбовым соединением. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Такие соединители применяют в бортовой и промышленной радиоэлектронной аппаратуре, включая авиационную, корабельную и наземную технику. Основное назначение — обеспечение надёжного электрического соединения кабельных линий и блоков аппаратуры при воздействии вибраций, ударных нагрузок и широкого диапазона температур.

Модель 2РМД42КПН4ГВ1 «5» имеет кабельное исполнение и предназначена для монтажа на кабель. Резьбовое сочленение обеспечивает механическую фиксацию и защиту от самоотвинчивания. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия влаги или избыточного давления, однако климатическое исполнение УХЛ2.1 позволяет эксплуатировать его в умеренном и холодном климате.

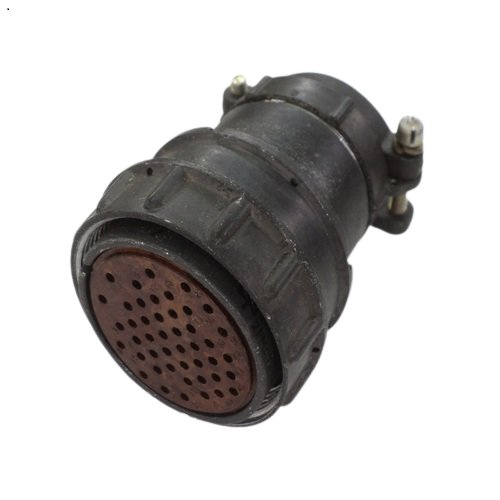

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМД42КПН4ГВ1 «5» построено по стандартной схеме серии 2РМД. Ниже приведена расшифровка известных элементов.

• 2РМД — тип соединителя: низкочастотный цилиндрический, резьбовое сочленение.
• 42 — условный размер корпуса (диаметр условный).
• К — вид корпуса: кабельный, для монтажа на кабель.
• ПН — вид патрубка: прямой патрубок для неэкранированного кабеля.
• 4 — количество контактов (в соответствии с маркировкой серии, где число после обозначения патрубка указывает на число контактов).
• «5» — приёмка «5».

Остальные элементы обозначения (Г, В1) в предоставленных данных не расшифрованы, поэтому их назначение не приводится. Конструктивно разъём состоит из металлического корпуса с резьбовой соединительной частью, изолятора с контактами и патрубка для крепления кабеля. Негерметичное исполнение подразумевает отсутствие специальных уплотнений, рассчитанных на герметизацию при повышенном давлении или погружении.

Технические характеристики

В технической документации серии 2РМД для аналогичных исполнений с условным размером корпуса 42 приводятся следующие типовые параметры. Для конкретной модели 2РМД42КПН4ГВ1 «5» точные значения могут уточняться в зависимости от ТУ ГЕ0.364.126, соответствующего приёмке «5».

• Максимальный ток на один контакт — до 5 А.
• Максимальное рабочее напряжение — 560 В или 700 В (в зависимости от исполнения).
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — не более 2,5 мОм.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69.
• Частотный диапазон — до 3 МГц.

Суммарный ток по разъёму для модели с 4 контактами будет определяться количеством контактов и максимальным током на контакт. В предоставленных данных суммарный ток указан для 45-контактного исполнения (порядка 180–190 А), поэтому для 4-контактного варианта это значение не применяется без соответствующего расчёта или указания в ТУ.

Приёмка «5» и особенности применения

Приёмка «5» относится к изделиям, изготовленным по ТУ ГЕ0.364.126. Это означает, что соединитель 2РМД42КПН4ГВ1 «5» прошёл или должен пройти испытания по данному техническому условию, которое устанавливает требования к надёжности, условиям эксплуатации и приёмо-сдаточным проверкам. Наличие приёмки «5» важно при выборе разъёма для ответственной аппаратуры, где предъявляются повышенные требования к качеству и стабильности характеристик.

Применение соединителя целесообразно в составе кабельных сборок, соединяющих блоки радиоэлектронной аппаратуры, пультов управления, датчиков и исполнительных устройств. Благодаря резьбовому сочленению и кабельному исполнению он обеспечивает механическую прочность соединения и удобство монтажа. Перед установкой необходимо убедиться в совместимости ответной части (вилки или розетки) по числу контактов, схеме их расположения и типу корпуса. Для данного изделия в обозначении указано 4 контакта, что определяет соответствующую схему подключения.

Условия эксплуатации должны соответствовать климатическому исполнению УХЛ2.1 и диапазону температур от минус 60 °C до плюс 100 °C. Не следует использовать разъём в средах, требующих герметичности, если это не предусмотрено конкретным ТУ. При монтаже необходимо обеспечивать надёжную заделку кабеля в патрубке и правильную полярность подключения согласно маркировке контактов.
