Назначение и общая характеристика

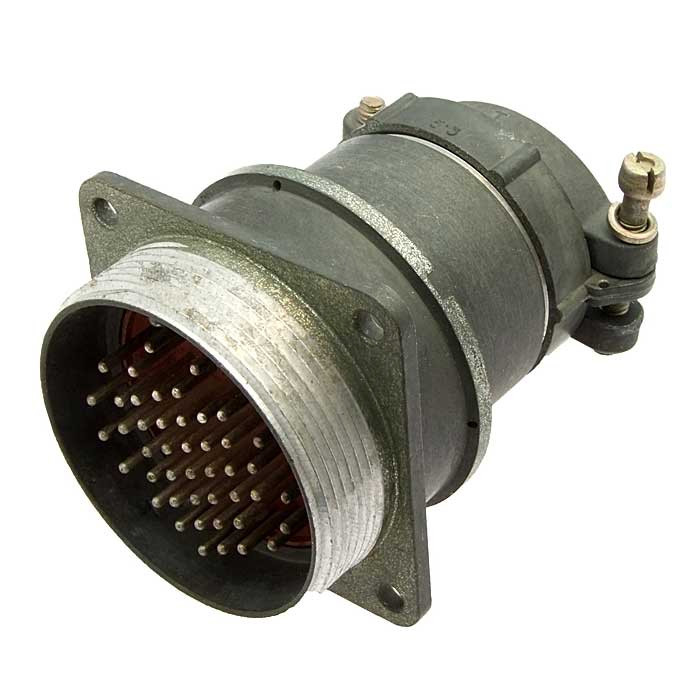

Разъем 2РМД42КПН45Ш5В1В «5» представляет собой цилиндрический низкочастотный соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМД и применяется в качестве соединителя общего назначения в радиоэлектронной и радиотехнической аппаратуре.

Конструкция имеет кабельный корпус. Такой формат позволяет использовать разъем в составе кабельных сборок и блоков, где требуется надежное механическое и электрическое соединение. Разъем обеспечивает коммутацию цепей в аппаратуре специального и общего назначения.

Артикул товара: 2048. Категория: 2РМД. Производитель в предоставленных данных не указан. Приемка: «5».

Подтвержденные технические характеристики

Контакты и монтаж

• Количество контактов: 45.
• Тип контактов: извлекаемые.
• Покрытие контактов: серебро.
• Метод монтажа: обжимка.
• Климатическое исполнение: всеклиматическое (В).

Электрические параметры

• Максимальное рабочее напряжение: до 560 В или 700 В в зависимости от типономинала.
• Токовая нагрузка на контакт: 5 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Диапазон рабочих частот: до 3 МГц.

Надежность и условия эксплуатации

• Температура окружающей среды: от -60 до +100 °С.
• Минимальная наработка: 5000 часов при 500 циклах соединения-разъединения.
• Срок сохраняемости: 25 лет.

Применение и особенности использования

Разъемы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они обеспечивают надежное соединение в различных условиях эксплуатации. Благодаря всеклиматическому исполнению изделие может применяться в аппаратуре, эксплуатируемой в различных климатических условиях.

Кабельный корпус и обжимной монтаж контактов делают разъем удобным для изготовления жгутов и кабельных сборок. Извлекаемые контакты с серебряным покрытием упрощают монтаж и обслуживание, а количество контактов 45 позволяет коммутировать многопроводные цепи в одном соединителе.

Разъем предназначен для работы с цепями постоянного и переменного тока частотой до 3 МГц и токовой нагрузкой на контакт до 5 А. Максимальное рабочее напряжение составляет до 560 В или 700 В в зависимости от типономинала. Сопротивление изоляции — не менее 1000 МОм.

Приемка и идентификация

В характеристиках товара указана приемка «5». Это подтвержденная характеристика из карточки VirtueMart. Изделие имеет артикул 2048 и относится к категории 2РМД. Производитель в предоставленных данных не указан.

Минимальная наработка разъема составляет 5000 часов при 500 циклах соединения-разъединения. Срок сохраняемости — 25 лет. Температурный диапазон эксплуатации: от -60 до +100 °С.
