2РМД42КПН45Ш5В1: кабельная вилка для многоконтактных электрических соединений

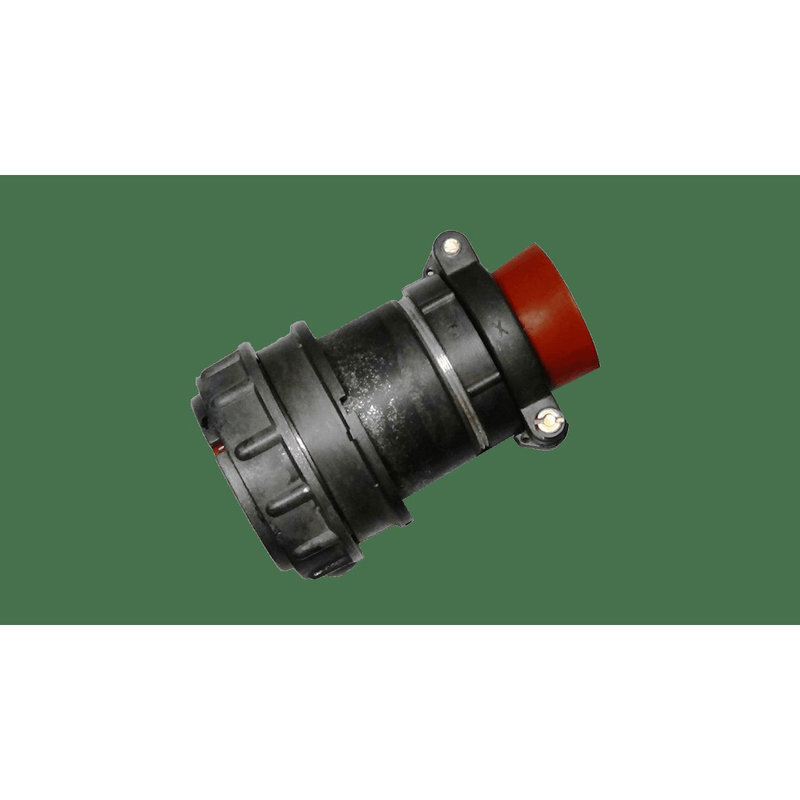

Соединитель 2РМД42КПН45Ш5В1 представляет собой цилиндрическую низкочастотную негерметичную кабельную вилку серии 2РМД. Исполнение рассчитано на создание разъёмных соединений в цепях постоянного и переменного тока, включая оборудование с повышенным числом сигнальных, управляющих и силовых линий.

Конструкция и расшифровка

Маркировка 2РМД42КПН45Ш5В1 отражает ключевые особенности изделия:

• 2РМД — серия цилиндрических низкочастотных разъёмов.

• 42 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 45 — количество контактов.

• Ш5 — вариант сочетания контактов № 5 со штыревой контактной частью.

• В1 — исполнение, связанное с применением серебряного покрытия контактов.

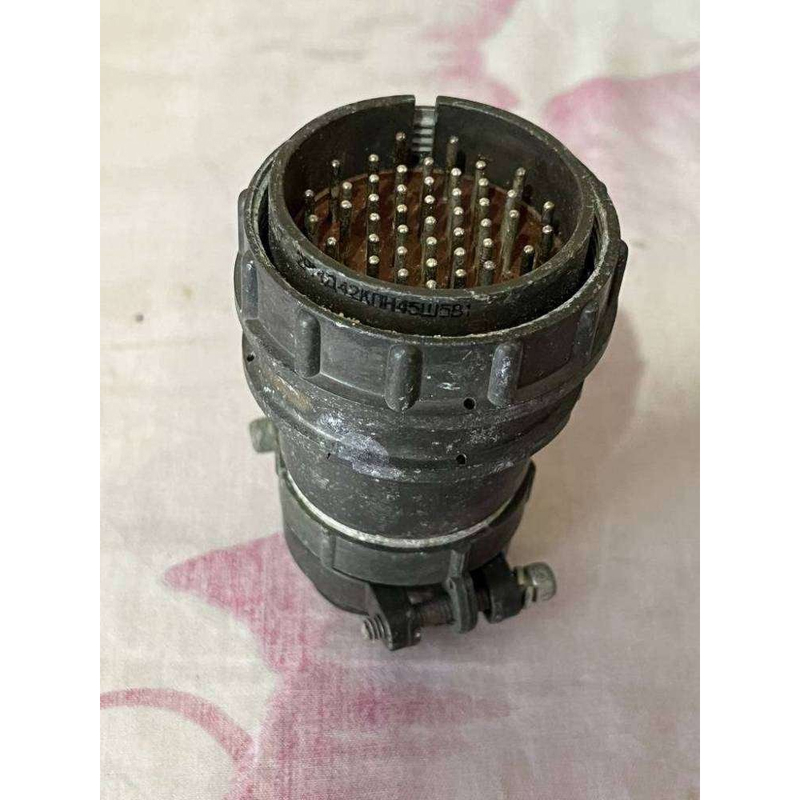

Разъём имеет 45 штыревых контактов диаметром 1,5 мм и предназначен для объёмного монтажа пайкой. Резьбовая система сочленения обеспечивает механическую фиксацию вилки с ответной частью и помогает предотвратить самопроизвольное разъединение при вибрационных нагрузках.

Основные характеристики

Для исполнения 2РМД42КПН45Ш5В1 указываются следующие ориентировочные параметры:

Параметры зависят от конкретной технической документации, исполнения и условий применения. При разработке аппаратуры следует сверять требования по току, напряжению, электрической прочности, климатическому исполнению и ресурсу с документацией на конкретную партию разъёмов.

Области применения

Разъём 2РМД42КПН45Ш5В1 применяют в оборудовании, где необходимо компактно объединить большое число электрических цепей в одном разъёмном интерфейсе. Типичные направления использования:

• системы автоматики, телемеханики и промышленного управления;

• радиоэлектронная и радиотехническая аппаратура;

• измерительные комплексы и стендовое оборудование;

• шкафы управления, распределительные устройства и кабельные сборки;

• транспортное, специальное и приборное оборудование;

• устройства передачи сигналов, питания и дискретных команд.

Наличие 45 контактов позволяет использовать один соединитель для комбинированного подключения цепей управления, сигнализации, контроля состояния и питания маломощных нагрузок. Резьбовая фиксация особенно полезна там, где оборудование подвергается вибрации, периодическому обслуживанию или транспортным воздействиям.

Что учитывать при проектировании

При подборе ответной части и разработке жгута важно проверить совпадение типа контактов, схемы расположения, сочетания контактов, варианта корпуса и способа крепления кабеля. Для 2РМД42КПН45Ш5В1 существенны соответствие ответной розетки штыревому исполнению вилки, правильная распайка всех 45 цепей и надёжная фиксация неэкранированного кабеля в прямом патрубке.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления, однако требует соблюдения технологии пайки, хранения и защиты от загрязнений. При эксплуатации в средах с повышенной влажностью, агрессивными веществами или требованиями к герметизации необходимо учитывать, что данное исполнение относится к негерметичным соединителям.
