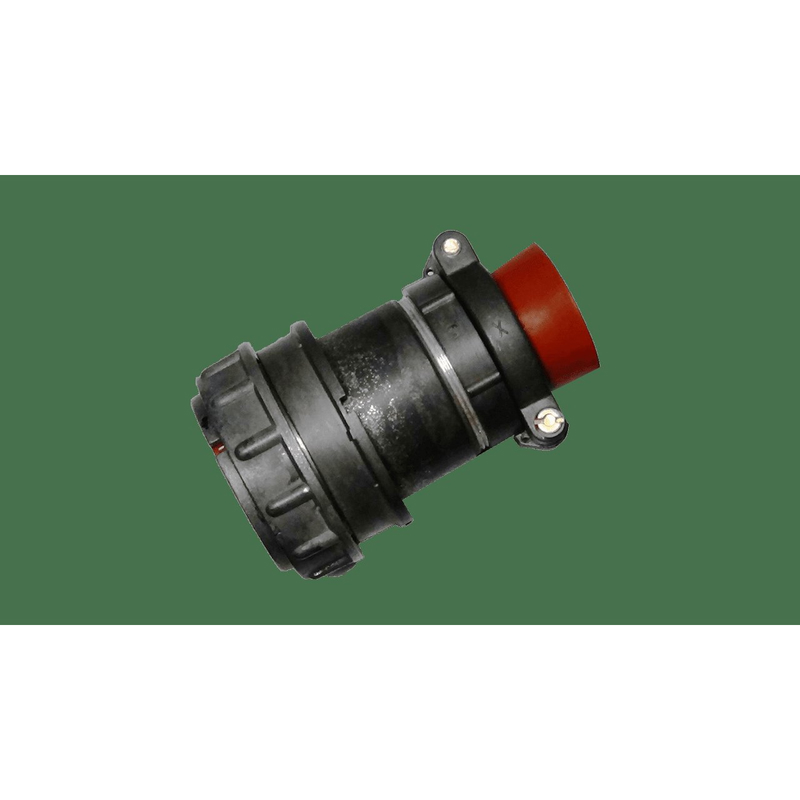

2РМД42КПН45Ш5В1
Технические характеристики
Соединители 2рмд42кпн45ш5в1
Соединители 2РМД42КПН45Ш5В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов. Они широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Основные характеристики
Тип соединителя : 2РМД.
Условный размер корпуса : 42 мм.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для неэкранированного кабеля (Н).
Количество контактов : 45.
Часть соединителя : вилка (Ш).
Обозначение сочетания контактов : ?1,5 мм.
Покрытие контактов : Серебро (В).
Теплостойкость окружающей среды : До 100°С.
Технические параметры
Максимальное рабочее напряжение: до 560 В или до 700 В в зависимости от применения.
На одиночный контакт: обычно до 4 Ампера.
Суммарная токовая нагрузка: может достигать до нескольких десятков ампер, например, суммарно до примерно 190 Ампер при определенных условиях.
Диапазон рабочих температур: от -60°C до +100°C.
Минимальная наработка: не менее нескольких тысяч часов, например, около тысячи часов в некоторых режимах использования.
Применение
Эти разъемы используются для внутреннего монтажа в различных климатических условиях. Они подходят для работы с экранированными или неэкранированными кабелями. Соединение выполняется через резьбовое сочленение с одношпоночной поляризацией корпусов.
Разъем 2РМД42КПН45Ш5В1 относится к серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для использования в радиоэлектронной и радиотехнической аппаратуре. Он представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Основные характеристики и особенности этого разъема:
Основные характеристики
Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.
Условный размер корпуса : 42 мм.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для неэкранированного кабеля (Н).
Количество контактов : 45.
Часть соединителя : вилка (Ш).
Сочетание контактов : Обозначение "5" указывает на диаметр контактов 1 мм.
Покрытие контактов : Серебро (В).
Максимальная температура окружающей среды : 100°С.
Технические параметры
Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В)
Токовая нагрузка : До 50 А на весь разъем
Сопротивление изоляции : Не менее 1000 МОм
Количество сочленений : До 500 раз
Рабочий температурный диапазон : От -60 до +100°С
Минимальная наработка : 5000 часов
Срок сохраняемости : 25 лет
Применение
Разъемы серии 2РМД используются для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц. Они применяются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Условия эксплуатации
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с? (50 g)
Климатическое исполнение : УХЛ по ГОСТ 15150-69
Описание
2РМД42КПН45Ш5В1
2РМД42КПН45Ш5В1: кабельная вилка для многоконтактных электрических соединений
Соединитель 2РМД42КПН45Ш5В1 представляет собой цилиндрическую низкочастотную негерметичную кабельную вилку серии 2РМД. Исполнение рассчитано на создание разъёмных соединений в цепях постоянного и переменного тока, включая оборудование с повышенным числом сигнальных, управляющих и силовых линий.
Конструкция и расшифровка
Маркировка 2РМД42КПН45Ш5В1 отражает ключевые особенности изделия:
2РМД — серия цилиндрических низкочастотных разъёмов.
42 — условный размер корпуса.
К — кабельное исполнение корпуса.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
45 — количество контактов.
Ш5 — вариант сочетания контактов № 5 со штыревой контактной частью.
В1 — исполнение, связанное с применением серебряного покрытия контактов.
Разъём имеет 45 штыревых контактов диаметром 1,5 мм и предназначен для объёмного монтажа пайкой. Резьбовая система сочленения обеспечивает механическую фиксацию вилки с ответной частью и помогает предотвратить самопроизвольное разъединение при вибрационных нагрузках.
Основные характеристики
Для исполнения 2РМД42КПН45Ш5В1 указываются следующие ориентировочные параметры:
| Параметр | Значение |
|---|---|
| Тип | Кабельная вилка, цилиндрическая, негерметичная |
| Количество контактов | 45 |
| Диаметр контактов | 1,5 мм |
| Рабочее напряжение | До 560 В |
| Ток на один контакт | До 5 А |
| Суммарная токовая нагрузка | До 187 А |
| Сопротивление контакта | Не более 2,5–5 мОм |
| Сопротивление изоляции | Не менее 5000 МОм |
| Рабочий диапазон температур | От −60 до +100 °C |
| Вибрационная стойкость | Частоты 1–5000 Гц |
| Ресурс сочленений | До 500 циклов |
Параметры зависят от конкретной технической документации, исполнения и условий применения. При разработке аппаратуры следует сверять требования по току, напряжению, электрической прочности, климатическому исполнению и ресурсу с документацией на конкретную партию разъёмов.
Области применения
Разъём 2РМД42КПН45Ш5В1 применяют в оборудовании, где необходимо компактно объединить большое число электрических цепей в одном разъёмном интерфейсе. Типичные направления использования:
системы автоматики, телемеханики и промышленного управления;
радиоэлектронная и радиотехническая аппаратура;
измерительные комплексы и стендовое оборудование;
шкафы управления, распределительные устройства и кабельные сборки;
транспортное, специальное и приборное оборудование;
устройства передачи сигналов, питания и дискретных команд.
Наличие 45 контактов позволяет использовать один соединитель для комбинированного подключения цепей управления, сигнализации, контроля состояния и питания маломощных нагрузок. Резьбовая фиксация особенно полезна там, где оборудование подвергается вибрации, периодическому обслуживанию или транспортным воздействиям.
Что учитывать при проектировании
При подборе ответной части и разработке жгута важно проверить совпадение типа контактов, схемы расположения, сочетания контактов, варианта корпуса и способа крепления кабеля. Для 2РМД42КПН45Ш5В1 существенны соответствие ответной розетки штыревому исполнению вилки, правильная распайка всех 45 цепей и надёжная фиксация неэкранированного кабеля в прямом патрубке.
Серебряное покрытие контактных элементов способствует снижению переходного сопротивления, однако требует соблюдения технологии пайки, хранения и защиты от загрязнений. При эксплуатации в средах с повышенной влажностью, агрессивными веществами или требованиями к герметизации необходимо учитывать, что данное исполнение относится к негерметичным соединителям.
