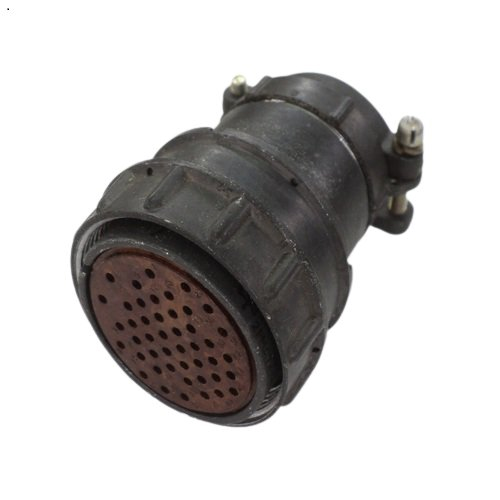

2РМД42КПН45Г5В1В — кабельная розетка для многоконтактных электрических соединений

2РМД42КПН45Г5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМД, выполненный в виде кабельной розетки с прямым патрубком для неэкранированного кабеля. Разъём предназначен для внутреннего объёмного монтажа и применяется в цепях постоянного и переменного тока с рабочей частотой до 3 МГц.

Назначение разъёма

Кабельная розетка 2РМД42КПН45Г5В1В используется для формирования надёжных разъёмных соединений в аппаратуре, где требуется передавать питание и сигналы через большое количество цепей. Резьбовое сочленение обеспечивает механическую фиксацию ответной части, а одношпоночная поляризация помогает исключить неправильную ориентацию разъёма при подключении.

Изделие подходит для применения в системах управления, измерительной технике, промышленном оборудовании, электромонтажных шкафах, специализированной аппаратуре и других устройствах с высокой плотностью межблочных соединений.

Основные характеристики 2РМД42КПН45Г5В1В

Конструктивные особенности

Маркировка 2РМД42КПН45Г5В1В указывает на принадлежность изделия к семейству цилиндрических разъёмов 2РМД. Данное исполнение рассчитано на 45 контактов, что позволяет использовать один соединитель вместо нескольких малоконтактных интерфейсов и сделать внутреннюю коммутацию аппаратуры более компактной.

Прямой патрубок удобен при классическом кабельном вводе без необходимости менять направление жгута непосредственно у корпуса разъёма. Длина патрубка составляет 67,5 мм, а его масса — не более 54 г.

Низкое переходное сопротивление контактов — не более 2,5 мОм — важно для уменьшения потерь напряжения и нагрева при передаче тока. Высокое сопротивление изоляции, не менее 5000 МОм, способствует электрическому разделению цепей при многоконтактной компоновке.

Условия эксплуатации

Разъём 2РМД42КПН45Г5В1В рассчитан на эксплуатацию при температурах от −60 до +100 °C. Допускается воздействие циклической смены температур в диапазоне от −60 до +180 °C, а также повышенной относительной влажности до 98%.

Такие параметры делают соединитель применимым в оборудовании, работающем в неотапливаемых помещениях, транспортных системах, производственных установках и аппаратуре, подвергающейся сезонным температурным изменениям. При проектировании жгутов следует учитывать токовую нагрузку каждой цепи, суммарный ток соединителя, допустимое сечение провода, требования к изоляции и радиус изгиба кабеля у прямого патрубка.

Почему выбирают 2РМД42КПН45Г5В1В

• 45 контактов обеспечивают подключение большого числа силовых и сигнальных цепей через один интерфейс.

• Резьбовая фиксация повышает устойчивость соединения к случайному расстыковыванию.

• Одношпоночная поляризация снижает риск ошибочного подключения.

• Рабочее напряжение до 700 В и ток до 5 А на контакт позволяют применять разъём в силовых и комбинированных цепях.

• Температурная стойкость и высокая изоляционная способность важны для промышленной и специализированной аппаратуры.

• Прямой кабельный патрубок упрощает монтаж в системах с линейной прокладкой жгутов.

2РМД42КПН45Г5В1В — функциональное решение для создания многоконтактного кабельного соединения в цепях питания, управления и передачи сигналов. Перед включением изделия в проект рекомендуется сверить распиновку, ответную часть, тип контактов, сечение подключаемых проводников и требования конкретной конструкторской документации.
