2РМД42КПН45Г5В1

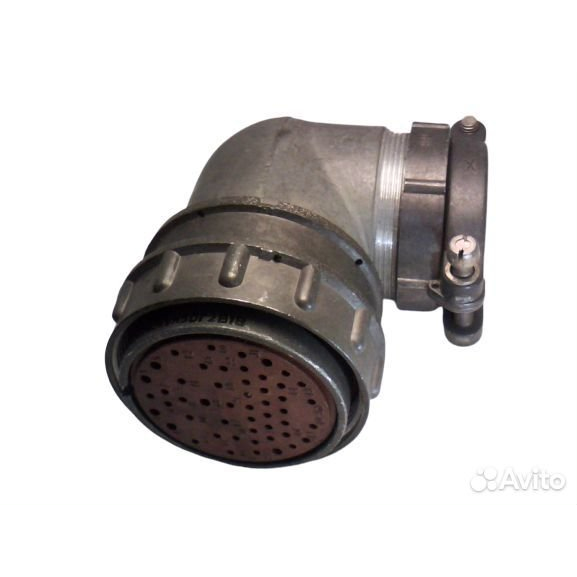

2РМД42КПН45Г5В1 — это цилиндрический низкочастотный негерметичный электрический разъём из серии 2РМД, предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре, включая работу с постоянным и переменным током частотой до 3 МГц.

Основные характеристики

Это кабельная розетка с 45 контактами диаметром 1,5 мм, посадочным диаметром отверстия 36–42 мм и монтажом методом обжимки или пайки.
Контакты покрыты золотом или серебром для надёжного соединения.
Максимальное рабочее напряжение достигает 560–700 В, с токовой нагрузкой до 5 А на контакт и до 187 А суммарно на соединитель.

Условия эксплуатации

Разъём работает в диапазоне температур от -60 до +100 °С, выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с².
Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — до 1850 В, ёмкость между контактами — не более 6 пФ.
Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000–5000 часов, срок сохраняемости — 15–25 лет.

Структура обозначения

Обозначение расшифровывается как: 2РМД (тип соединителя), 42 (условный размер корпуса), К (кабельный корпус), П (прямой корпус), Н (негерметичный), 45 (число контактов), Г (золото/серебро на контактах), 5 (диаметр контактов 1,5 мм), В1 (вариант исполнения).
