2РМД42КПН0Ш2В1В «5» — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения, предназначенный для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение, извлекаемые контакты и метод монтажа обжимкой. Климатическое исполнение — всеклиматическое (В), покрытие контактов — серебро (Ш), теплостойкость до 200°C (2).

Используется в различных системах, включая авиационное, транспортное и корабельное оборудование, гиромоторы, датчики давления и другую аппаратуру. Обеспечивает надежное соединение до 45 контактов в сочетании «5» (Г5 или аналогичном).

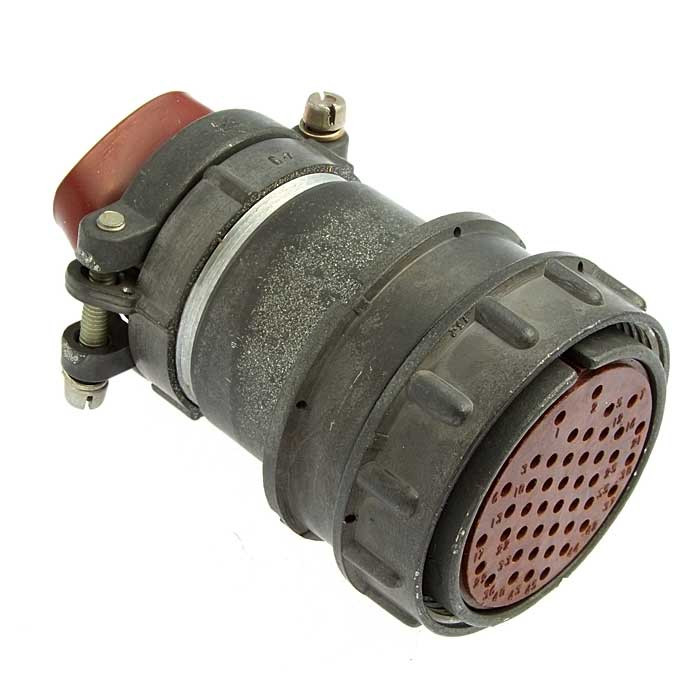

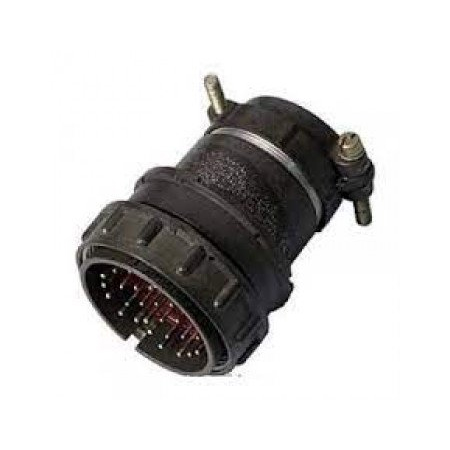

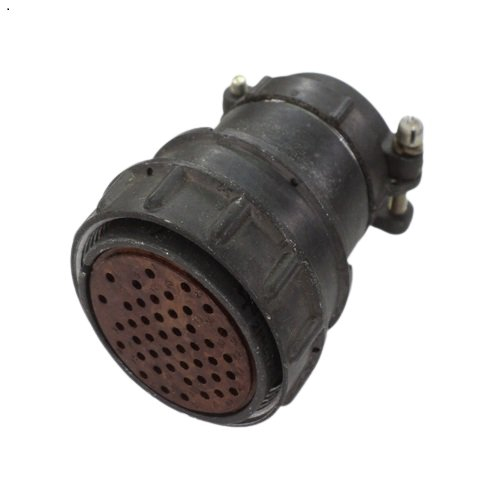

На изображении показан типичный цилиндрический разъем серии 2РМД с контактной группой, монтажными элементами и гайкой для экранированного кабеля.

• Максимальное рабочее напряжение: до 700 В (амплитудное).

• Ток на контакт: до 5 А.

• Рабочая температура: от -60°C до +100°C (или до +200°C по теплостойкости).

• Вибрация: 1–5000 Гц, ускорение до 490 м/с².

• Удары: одиночные до 5000 м/с², многократные до 1000 м/с².

• Сопротивление изоляции: не менее 5000 МОм.

• Срок службы: наработка 1000 часов, сохраняемость 15 лет.

• 2РМД — тип соединителя.

• 42 — условный размер корпуса.

• КПН — кабельная прямой патрубок, розетка, неэкранированный.

• 0Ш — прямой патрубок без гайки, экранированный кабель.

• 2В — теплостойкость 200°C, серебро.

• 1 — температура до 100°C (комбинация индексов).

• «5» — вид приёмки по ТУ (например, ГЕ0.364.126ТУ).
