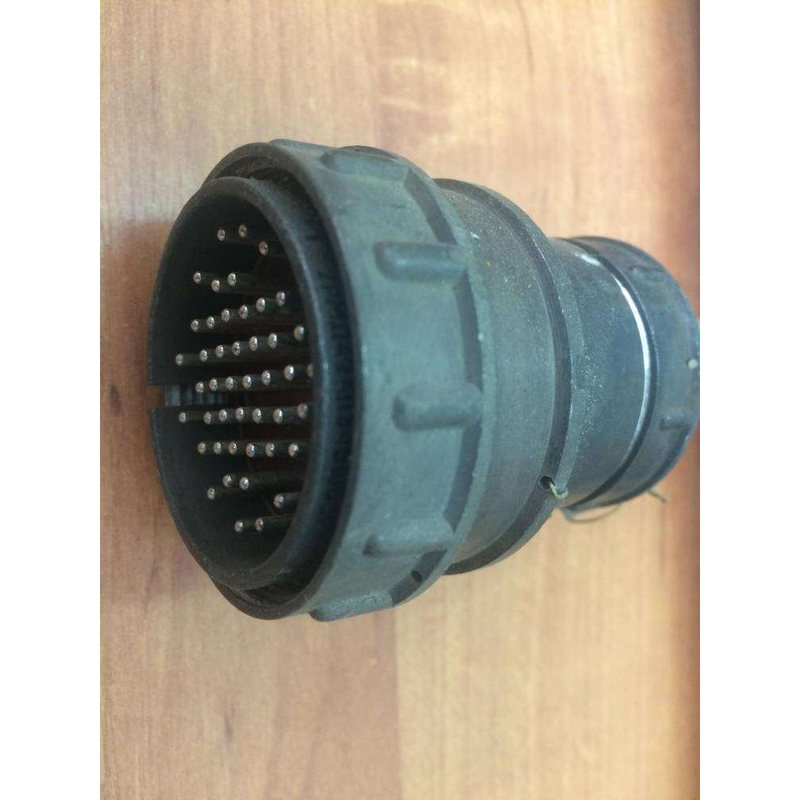

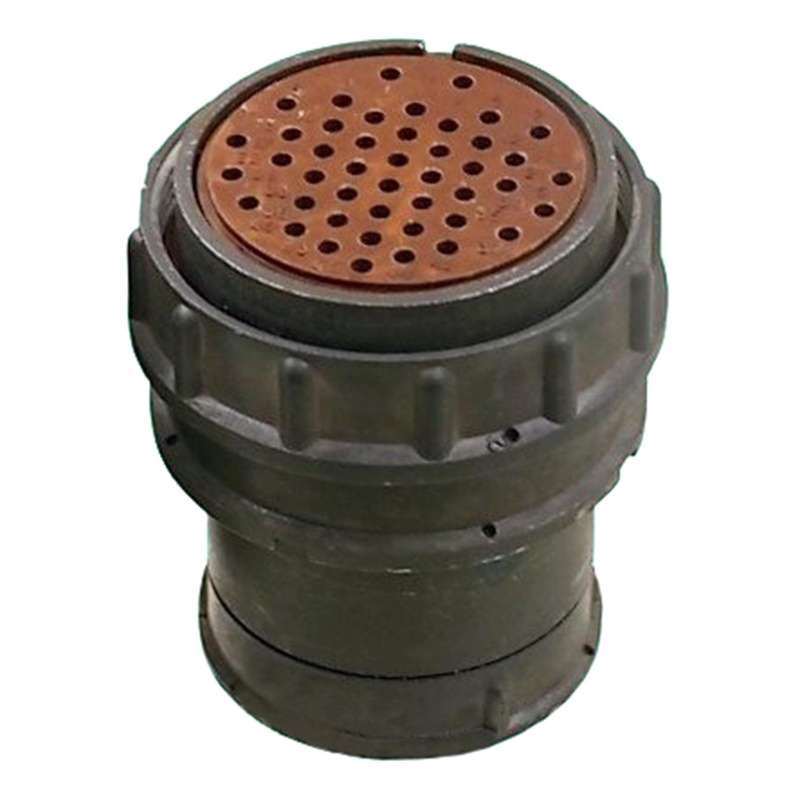

Разъем 2РМД42КПЭ45Ш5В1: кабельная вилка для многоконтактных электрических соединений

2РМД42КПЭ45Ш5В1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМД, предназначенный для ручного разъёмного соединения цепей постоянного и переменного тока. Исполнение относится к кабельным вилкам с прямым патрубком и элементами для присоединения экранированного кабеля. Конструкция рассчитана на организацию плотных многоконтактных соединений в аппаратуре, шкафах управления, измерительных системах, промышленном оборудовании и специальных электротехнических комплексах.

Расшифровка маркировки

Маркировка 2РМД42КПЭ45Ш5В1 содержит ключевые конструктивные параметры изделия:

Таким образом, разъем 2РМД42КПЭ45Ш5В1 представляет собой 45-контактную кабельную вилку с прямым выводом кабеля. Серебряное покрытие контактов способствует стабильности электрического соединения и снижению переходного сопротивления в процессе эксплуатации.

Конструктивные особенности

Разъем выполнен в металлическом цилиндрическом корпусе. Кабельная часть включает изоляторы, штыревые контакты, пружинное кольцо, накладную гайку, разъёмный патрубок и крепёжные элементы. Патрубок с гайкой в исполнении «Э» предназначен для фиксации кабеля с экраном, что особенно важно для цепей управления, измерения и передачи сигналов, чувствительных к внешним электромагнитным помехам.

Контактная группа включает 45 штырей диаметром 1,5 мм. Такое количество полюсов позволяет одновременно подключать большое число сигнальных, управляющих и вспомогательных цепей через один компактный разъемный узел. В качестве ответной части требуется совместимая розетка соответствующего типоразмера, контактной схемы и взаимного расположения ключей.

Основные технические параметры

Для исполнения 2РМД42КПЭ45Ш5В1 указываются следующие ориентировочные характеристики:

• Тип: низкочастотный цилиндрический негерметичный соединитель.

• Вид: кабельная вилка со штырьковыми контактами.

• Число контактов: 45.

• Диаметр контактов: 1,5 мм.

• Условный размер корпуса: 42.

• Исполнение патрубка: прямое.

• Присоединение кабеля: с гайкой для экранированного кабеля.

• Покрытие контактов: серебро.

• Рабочее напряжение: до 560 В для данного исполнения по справочным данным.

• Максимальная нагрузка на одиночный контакт: до 5 А.

• Суммарная токовая нагрузка: до 187 А.

• Диапазон рабочих температур: от −60 до +100 °C.

• Допустимое количество сочленений и расчленений: до 500 циклов.

• Сопротивление изоляции: не менее 1000 МОм по одному из справочных описаний; в других данных для серии приводятся более высокие нормируемые значения при нормальных климатических условиях.

Конкретные предельные электрические параметры необходимо проверять по конструкторской документации на требуемую модификацию, поскольку допустимый режим зависит от условий монтажа, сечения подключаемых проводников, распределения нагрузки по контактам, температуры и требований конкретного оборудования.

Области применения

Разъем 2РМД42КПЭ45Ш5В1 используется там, где необходимо обеспечить быстроразъемное и структурированное подключение большого количества электрических цепей. Типовые задачи применения:

• Подключение кабельных жгутов к блокам аппаратуры.

• Коммутация цепей управления, контроля, сигнализации и измерения.

• Соединение периферийных модулей в промышленных системах автоматизации.

• Подключение электрооборудования в шкафах, стойках и корпусах приборов.

• Формирование разъёмных соединений в системах, где требуется экранирование кабеля.

• Использование в оборудовании, рассчитанном на вибрационные, температурные и механические воздействия в пределах норм для серии 2РМД.

Что учитывать при подборе

При выборе ответной части и проектировании соединения важно сверить не только количество контактов. Необходимо учитывать тип корпуса — кабельный или приборный, вид контактов — штыри или гнёзда, схему расположения контактов, вариант ключа, направление патрубка, наличие экранирования и условия эксплуатации.

Также следует соблюдать допустимую нагрузку на каждый отдельный контакт , а не ориентироваться лишь на общий ток соединителя. При монтаже экранированного кабеля необходимо обеспечить надёжное электрическое соединение экрана с предусмотренной конструкцией патрубка, чтобы сохранить эффективность помехозащиты.

2РМД42КПЭ45Ш5В1 — практичное решение для многоконтактной коммутации, когда важны кабельное исполнение, 45 полюсов, прямой патрубок, серебряные контакты и возможность работы с экранированным кабелем.
